Сверлильно-присадочный центр с ЧПУ JIYU CD-612-2
Артикул: 01-7806
Мощность 48 кВт
Давление воздуха 0,6 – 0,8 МПа
Вес 3800 кг
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.
Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью верхнего и нижнего фрезерных агрегатов.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно
перемещает деталь в процессе обработки.
Схема обработки
Конструктивные особенности

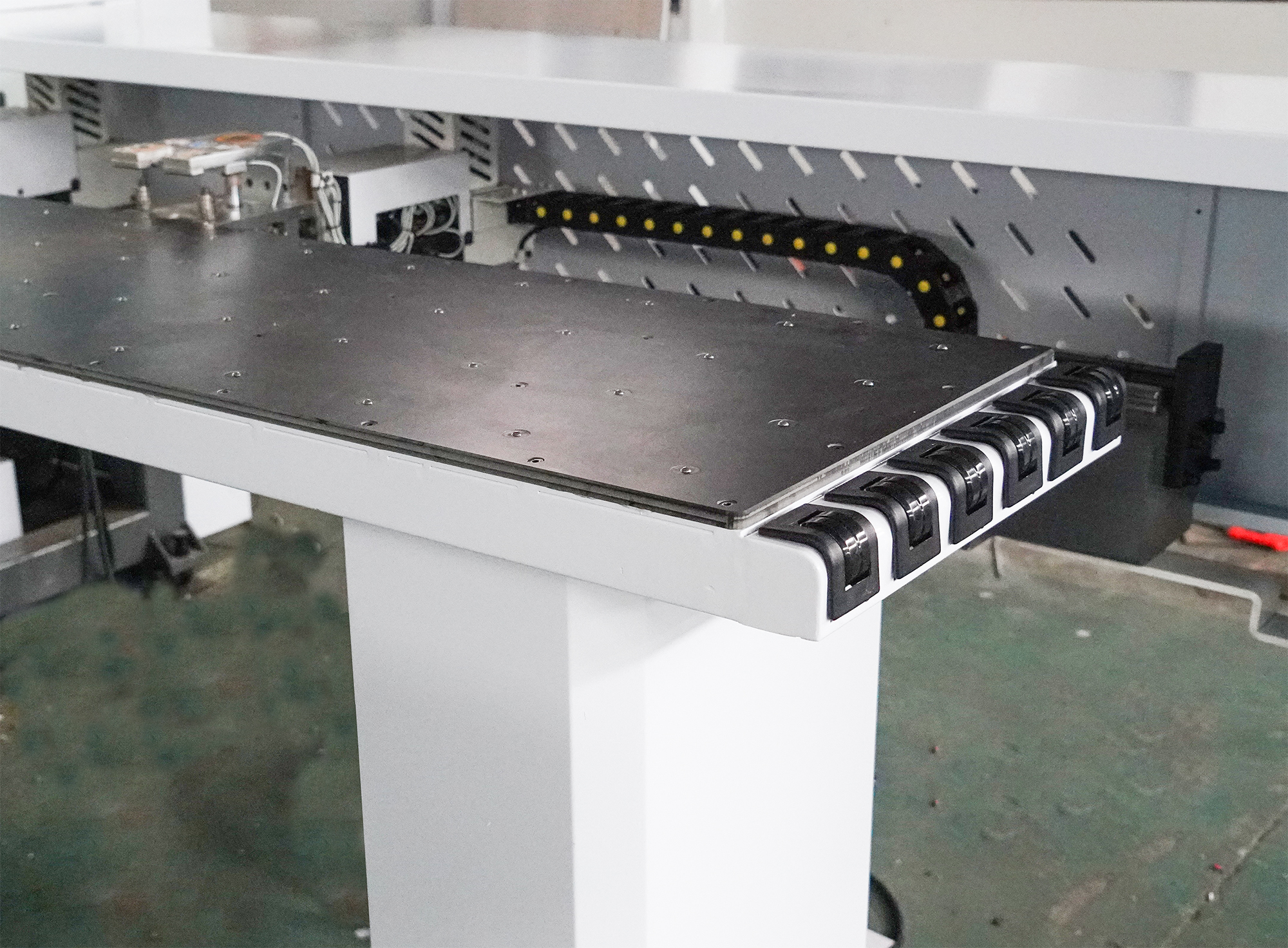

ПОДАЮЩИЙ СТОЛ
Оборудован системой поддува, это позволяет без особых усилий подавать заготовку в зону обработки и избегать царапин на поверхности материала.

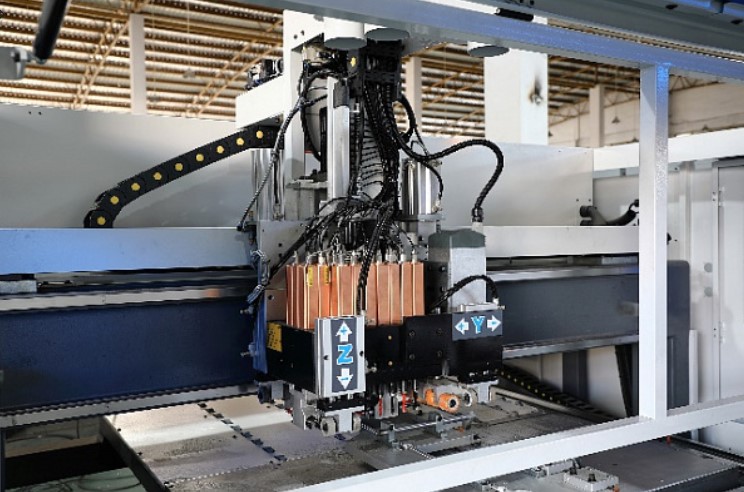

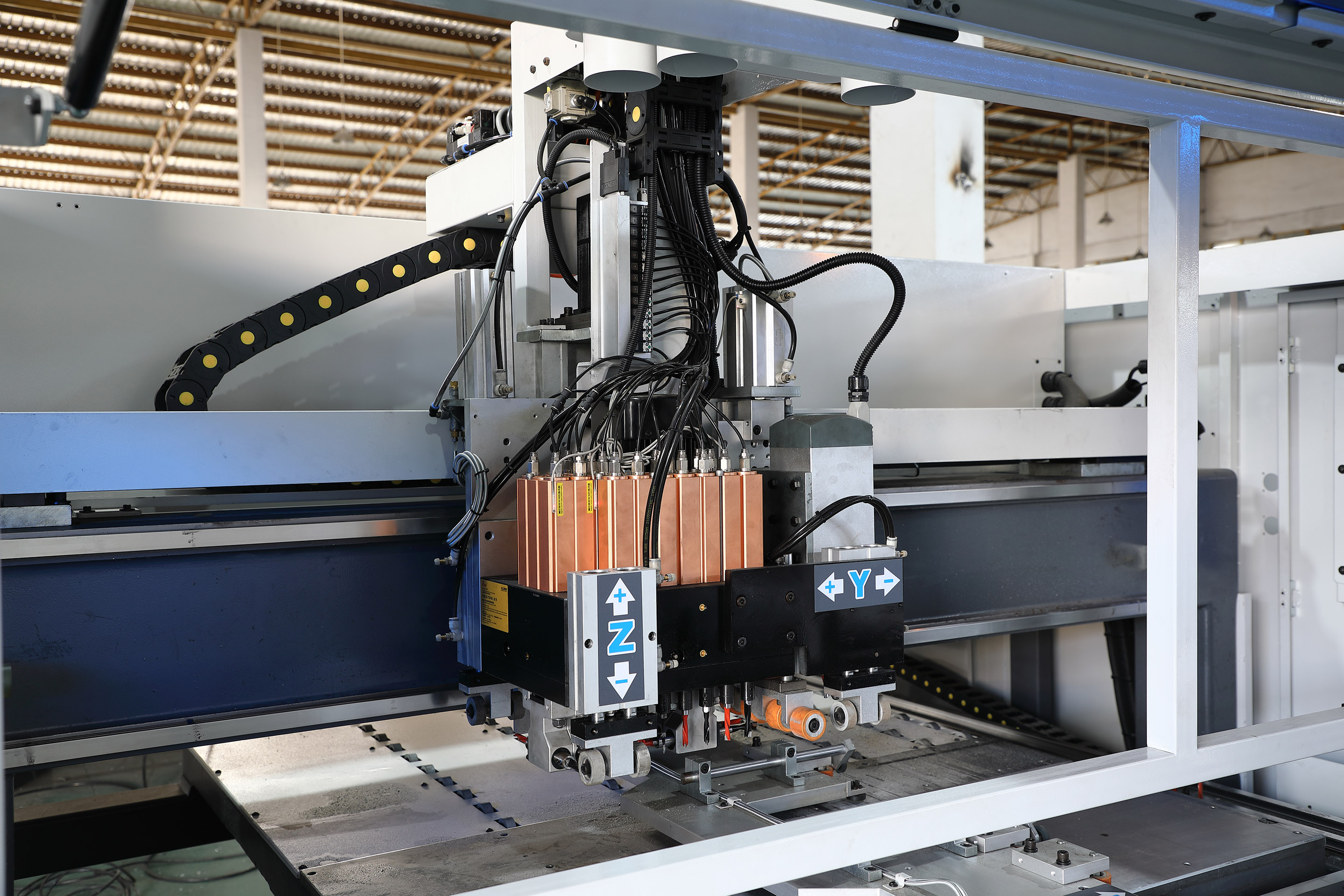

СВЕРЛИЛЬНЫЕ ГРУППЫ
4 сверлильных группы: 2 верхние и 2 нижние +2 фрезерных узла в стандартной комплектации.
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделей;
- 4+4 горизонтальных шпинделей;
- фрезерный узел 3,5 кВт.
Конфигурация нижней сверлильной головы:
- 9 вертикальных шпинделей;
- фрезерный узел 3,5 кВт.

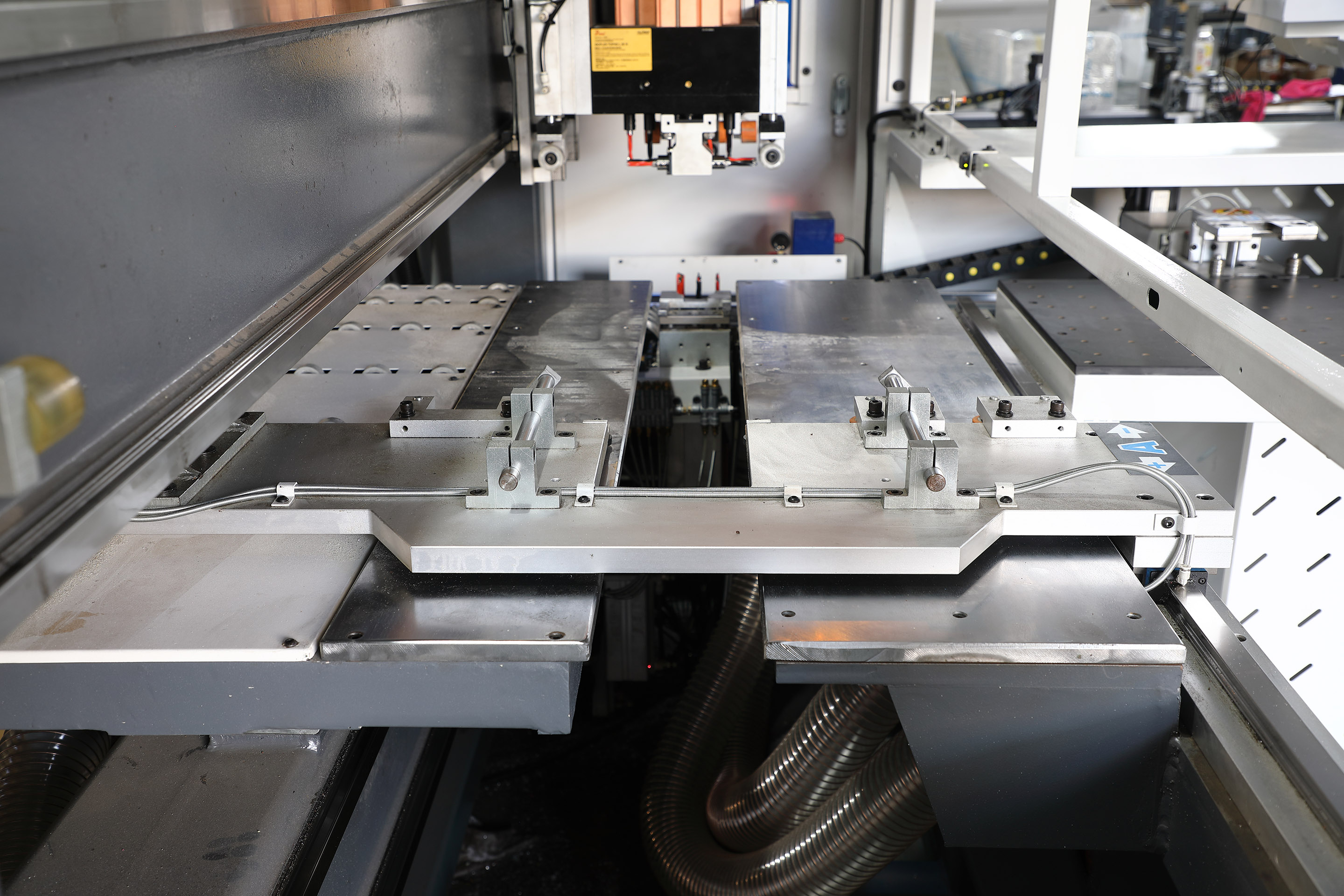

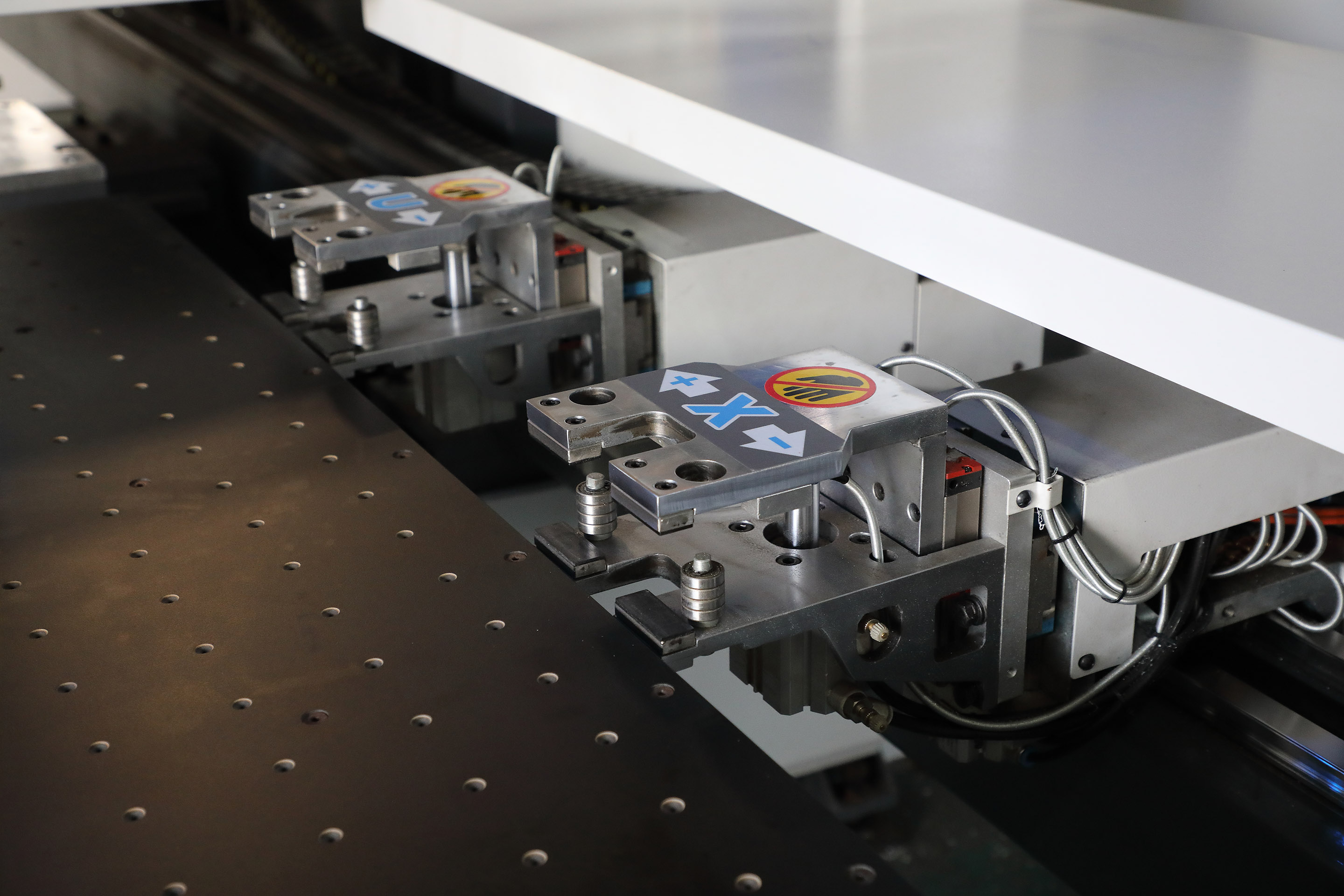

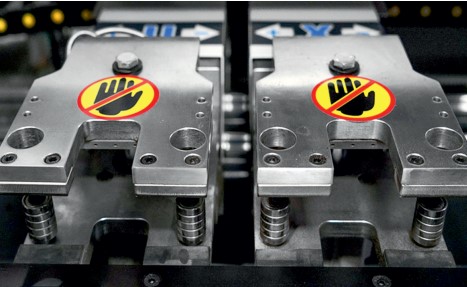

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.
НАДЕЖНАЯ КОНСТРУКЦИЯ

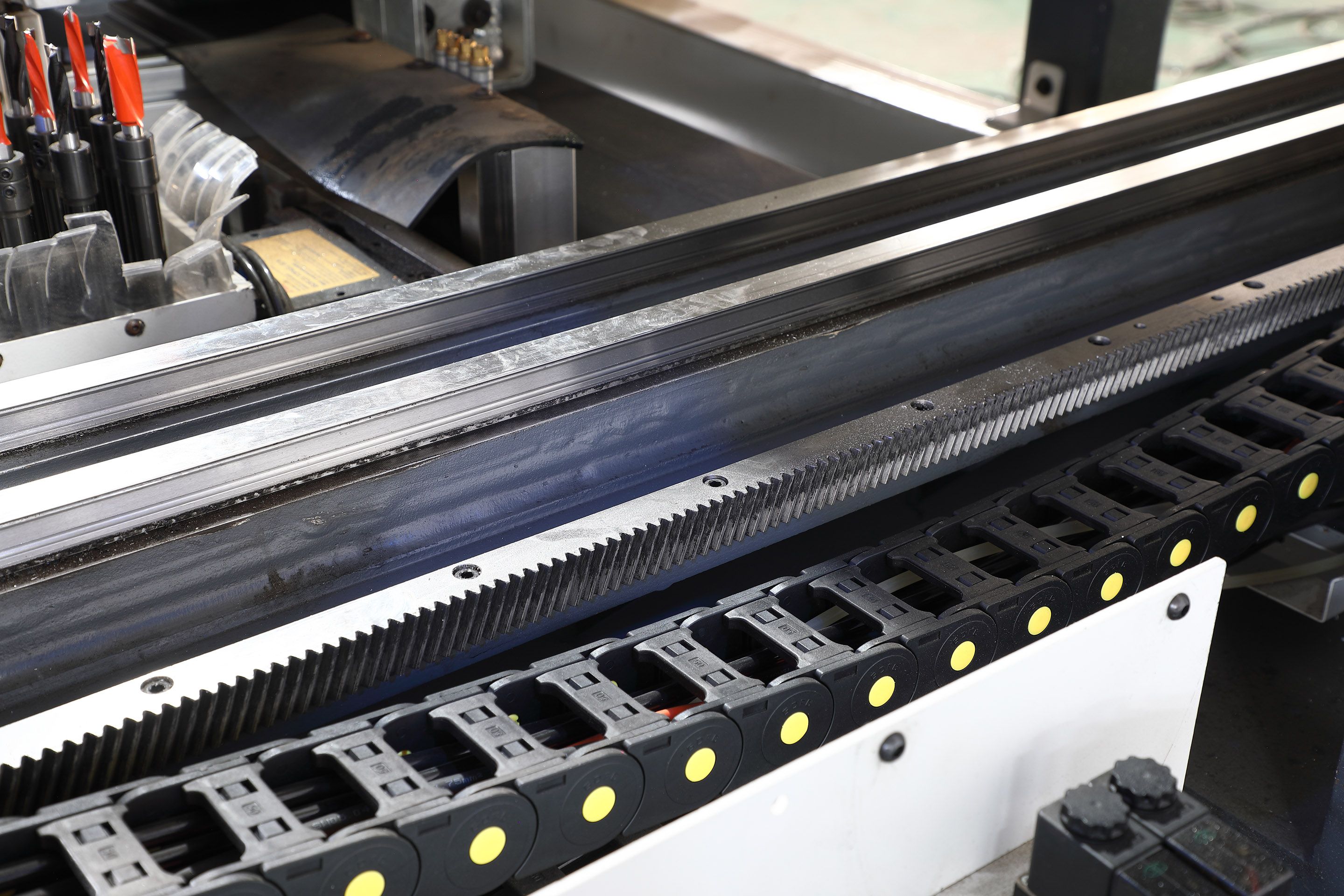

Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки. Приводной механизм – косозубая рейка.

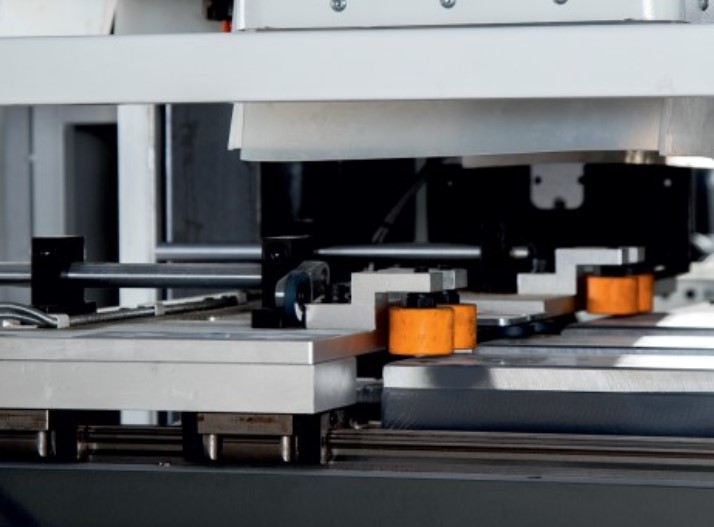

ПРОГРАММНО-УПРАВЛЯЕМЫЙ БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами, для надежного и точного позиционирования детали.

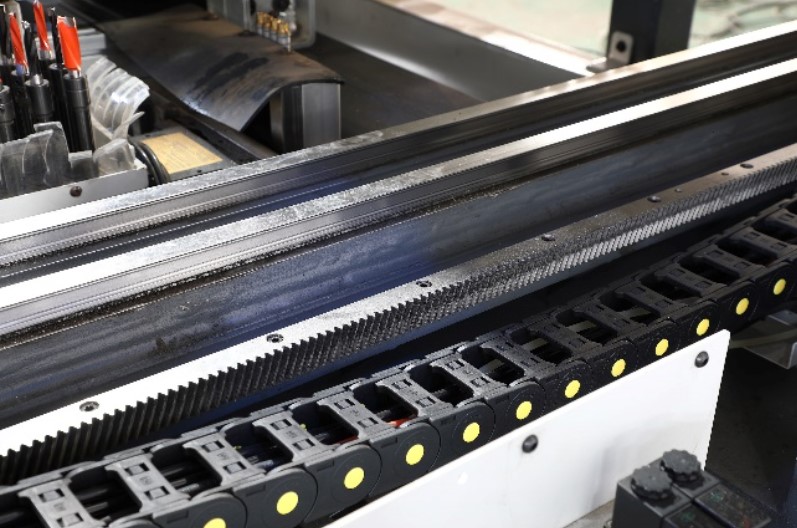

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.
ПЕРЕМЕЩЕНИЕ ОСИ Z
Ось Z приводится в действие винтовой парой с высокой точностью.
СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.
ОСНАЩЕНИЕ
Станок оснащен двумя сверлильными головами по 2,2квт и двумя фрезерными узлами, верхним и нижним по 3,5квт.
Конфигурация верхней сверлильной головы:
- - 12 вертикальных шпинделей.
- - 4+4 горизонтальных шпинделей.
- - Фрезерный узел 3,5 квт.
- - Конфигурация нижней сверлильной головы.
- - 9 вертикальных шпинделей.
- - Фрезерный узел 3,5квт.
ПРОМЫШЛЕННЫЙ КОМПЬЮТЕР
Управление с помощью промышленного компьютера с программой оптимизации карт присадки. Совместим с БАЗИС.Возможность ONLINE-соединения с заводом для настройки и корректировки параметров
СКАНЕР ШТРИХКОДА
Возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса.
| Модель | CD-612-2 |
| Мин. ширина детали | 40 мм |
| Макс. ширина детали | 620-1300 мм |
| Мин. длина детали | 140 мм |
| Макс. длина детали | 3000 мм |
| Мин. толщина детали | 10 мм |
| Макс. толщина детали | 55 мм |
| Мощность | 48 кВт |
| Мощность шпинделя | 3.5 кВтх4 |
| Напряжение | 380 В 50 Гц |
| Вес | 3800 кг |
| Мощность сверлильной группы | 2.2 кВт х4 |
| Давление воздуха | 0.6 – 0.8 МПа |
| Упаковочный размер | 6445х4000х2220 мм |
| Посадочный размер фрезерного узла | ER 32 |
| Кол-во оборотов фрезерного узла, об/мин | 18000 |
| Вертикальные шпиндели | 12(верх)*2, 9(низ)*2 |
| Горизонтальные шпиндели | 2+2 по оси X, 2+2 по оси Y *2 (итого 16) |
