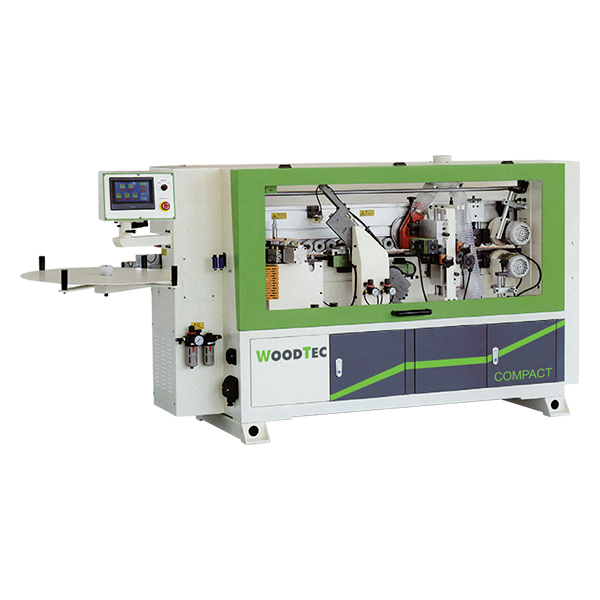

Автоматический кромкооблицовочный станок WoodTec Compact
Артикул: 3614
- Скорость подачи: 12,5 м/мин
- Общая мощность: 5,11 кВт
- Вес: 660 кг
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Предназначение
Схема обработки
Подача кромки
Клеевой узел
Гильотина
Пресс группа
Узел торцовки
Фрезерования свесов
Узел радиусной циклевки
Отличительные особенности
- Скорость подачи 12,5 м/мин;
- Подогрев направляющей линейки;
- Бачок для клея-расплава с электронным блоком контроля температуры;
- Регулировка количества наносимого клея;
- Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS;
- Торцовочный узел для обрезки переднего и заднего свесов пилой;
- Фрезерный узел для снятия свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями 12 000 об/мин. Радиус фрезы 2 мм;
- Циклевка радиусная;
- Полировальный узел 2 х 0,18 кВт 1400 об/мин;
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках;
- Магазин подачи рулонного кромочного материала;
- Пульт управления на передней панели станка;
- Поддерживающий суппорт для габаритных заготовок;
- Регулятор сжатого воздуха.
Конструктивные особенности
Панель управления
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
Настройка на толщину детали
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.
Клеевой узел
Клеевой бачок 1,5 л. имеет нижнее расположение относительно клеенаносящего вала.
Винтовая точная настройка кол-ва клея.
Аккуратный клеевой шов.
Не требуется регулировка на толщину материала.
.jpg)
Торцовочный агрегат
Два промышленных двигателя (12 000 об/мин), 2 x 0,22 кВт.
Две пилы Ø80 х Ø22, Z = 20.
Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны.
Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
.jpg)
Отличительные особенности:
- простое линейное движение двух пил вверх-вниз;
- простая схема пневматики;
- призматические направляющие, которые в 5 раз стабильнее, чем круглые направляющие.
Узел фрезерный снятия свесов
Два промышленных двигателя (12 000 об/мин) 2 х 0,37 кВт.
Мощность двигателей 0,37 кВт позволяет фрезеровать кромку с припуском на сторону 2 мм.
Вертикальные копиры круглые большого диаметра:
- осуществляют плавный заход на деталь;
- исключают повреждение любой облицованной поверхности.
Оснащены счетчиками точной настройки на разную толщину кромки.
Фрезы целиковые 6 ножей Ø75; Z = 4; R2
Узел радиусной цикли
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла.
Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
Полировка
Полировка необходима для финишной обработки кромки.
Обеспечивает блеск обработанной поверхности, очищает от загрязнений.
Восстанавливает цвет после циклевочного узла.
Формирует микро радиус у тонкой кромки (притупляет острый край).
Полирующий агрегат – два двигателя, два полирующих диска, частота вращения 1400 об/мин 2 х 0,18 кВт.
| Толщина кромочного материала, мм | 0,4 - 3 | |
| Толщина детали, мин/макс, мм | 12 - 55 | |
| Размеры обрабатываемой детали (мин.) - длина x ширина, мм | 120 x 80 | |
| Скорость подачи, м/мин | 12,5 | |
| Мощность двигателей чистовой торцовки (2 шт.), кВт | 2 х 0,22 | |
| Обороты пил, об/мин | 12 000 | |
| Фрезы узла снятия свесов кромки по плоскости (2 шт.), мм | Ø75; Z = 4; R2 | |
| Мощность двигателей фрезерного узла (2 шт.), кВт | 2 х 0,37 | |
| Обороты, об/мин | 12 000 | |
| Полировальный узел – мощность, кВт | 2 х 0,18 | |
| Обороты, об/мин | 1400 | |
| Общая мощность, кВт | 5,11 | |
| Питающее напряжение (3 фазы), В | 380 | |
| Давление сжатого воздуха, бар | 6,5 | |
| Габаритные размеры | ||
| Длина, мм | 2750 | |
| Ширина, мм | 750 | |
| Высота, мм | 1270 | |
| Вес, кг | 660 | |
