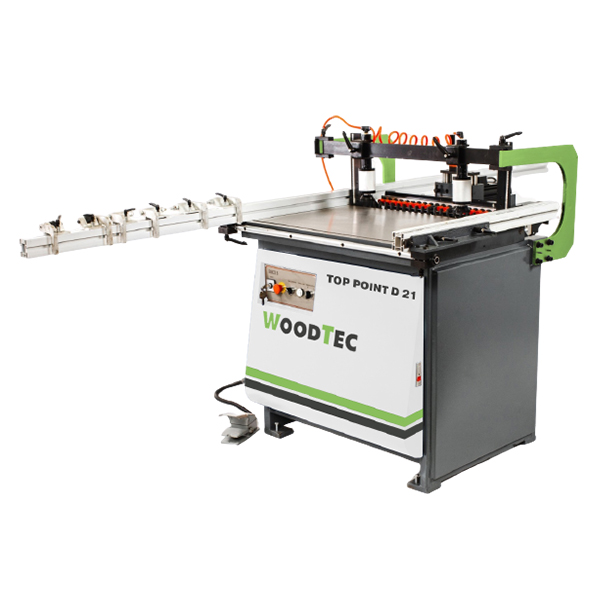

Станок сверлильно-присадочный WoodTec TOP POINT D 21

Краткие характеристики:

- Кол-во шпинделей: 21 шт

- Мощность: 1,5 кВт

- Вес: 350 кг

Прайс-лист (.xls 0 Kb)

1 857 528 ₸ 1 495 083 ₸

Заказать

Назначение

Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов и иных изделий.

Применение

Однотраверсный станок применяется на мебельных предприятиях всех производственных мощностей. Является широко универсальным.

Схема обработки

Конструктивные особенности

**ПАНЕЛЬ УПРАВЛЕНИЯ**

Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.

**СВЕРЛИЛЬНАЯ ГРУППА**

Присадочная группа имеет возможность вертикального и горизонтального позиционирования с функцией фиксации в промежуточном положении. Это позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов.

**БОКОВЫЕ УПОРЫ**

Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера.

**ПНЕВМОПРИЖИМЫ**

Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами.

**БАЗИРУЮЩИЕ ЛИНЕЙКИ**

В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок.

**УПРАВЛЕНИЕ ЦИКЛОМ**

Начало сверлильного цикла в автоматическом режиме осуществляется нажатием педали.

**СИСТЕМА РЕГУЛИРОВКИ ГЛУБИНЫ СВЕРЛЕНИЯ**

Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора.

**БЛОК ПОДГОТОВКИ ВОЗДУХА**

- Создает минимальные потери давления.

- Легкая замена фильтрующего элемента.

- Автоматический отвод конденсата.

- Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.

Размеры рабочего стола , мм	890 х 625
Количество шпинделей, шт.	21
Расстояние между шпинделями, мм	32
Расстояние между крайними шпинделями, мм	640
Обороты шпинделей, об/мин	2800
Угол наклона траверсы, °	0 - 90
Требуемое давление воздуха, Бар	6
Мощность, кВт	1,5
Рабочая площадь для станка, мм	3500 х 3500
Габаритные размеры (без линейки), мм:	1050 х 1250 х 1400
Вес (без упаковки), кг	350

a:2:{s:4:"TEXT";s:248:"";s:4:"TYPE";s:4:"HTML";}

Руководство пользователя	1 шт
Станок	1 шт
Упаковка	Фанерный короб

Длина, м	1,06
Ширина, м	1,05
Высота, м	1,1
Общий вес, кг	350
Общий обьем, м³	1,2
