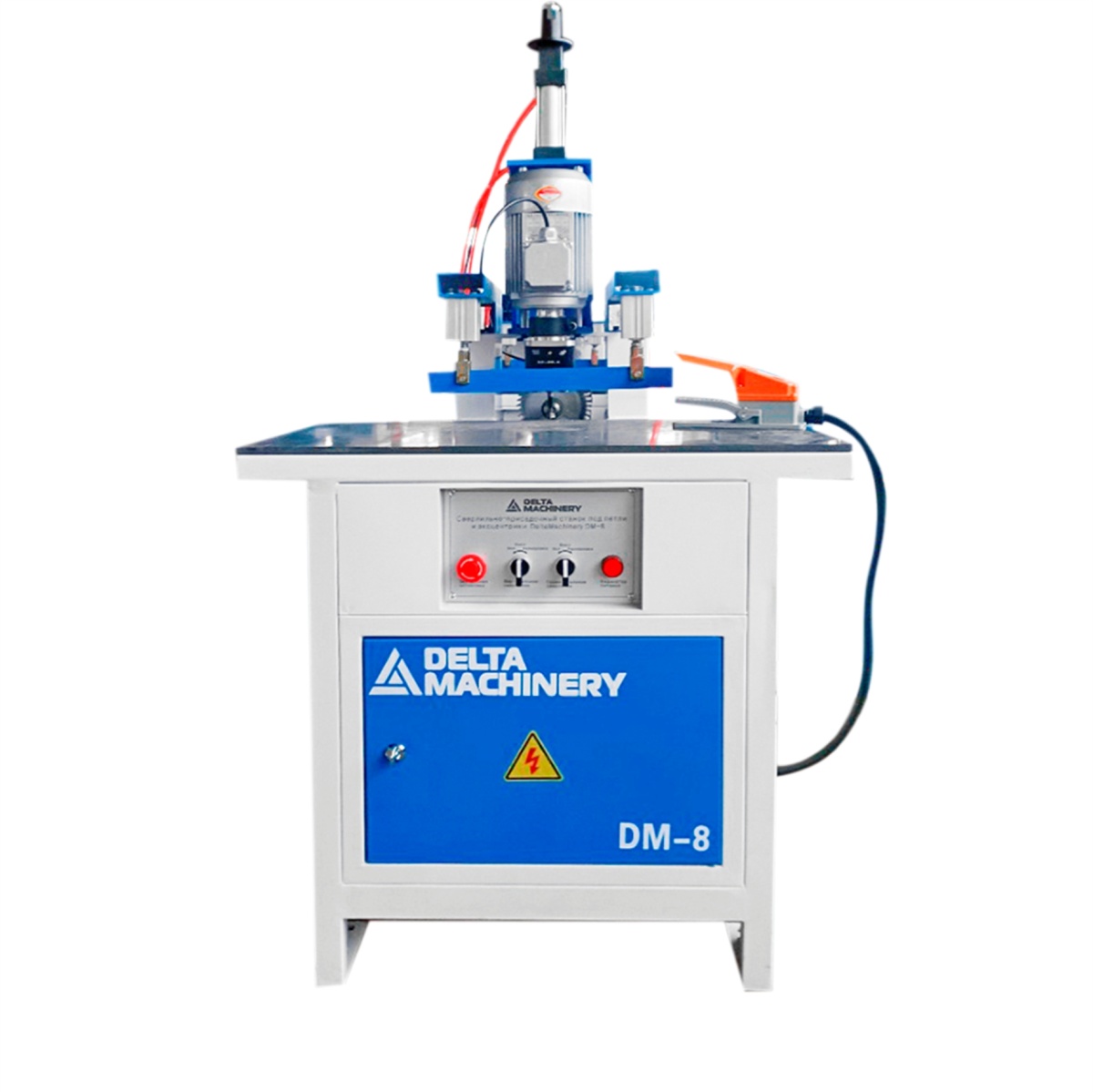

Сверлильно-присадочный станок под петли и эксцентриковые стяжки DELTAMACHINERY DM-8
 (1).jpg)
 (1).jpg)
 (1).jpg)
Артикул: 01-4834
- Максимальный диаметр сверления: 35 мм
- Вес: 210 кг
Назначение
Сверлильный станок DM8 широко используется при изготовлении элементов мебели из ЛДСП,МДФ,дерева и др плитных материалов, предназначен для сверления отверстий в мебельных деталях. Данный сверлильно-присадочный станок спроектирован специально для оптимизации процесса сверления под петли и эксцентриковые стяжки.
Применение
Предназначен для сверления отверстий в мебельных деталях.Данный сверлильно-присадочный станок спроектирован специально для оптимизации процесса сверления под петли и эксцентриковые стяжки.
Схема обработки
Конструктивные особенности
СВЕРЛЕНИЕ
Сверление осуществляется как в торец, так и в пласть заготовки

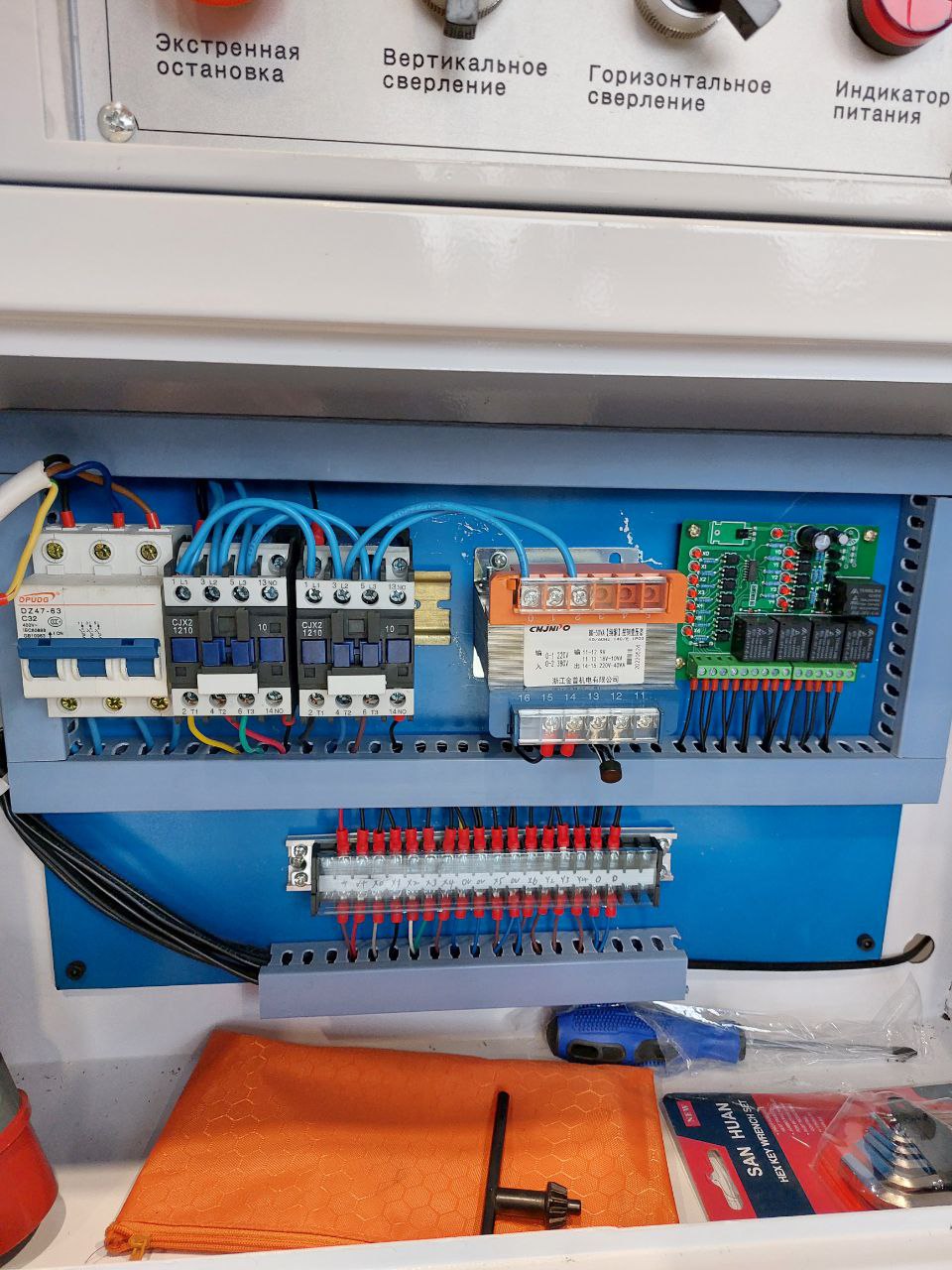

ИНТУИТИВНО ПОНЯТНЫЙ ПУЛЬТ УПРАВЛЕНИЯ
Размещен на передней панели станка, что удобно для работы.
БОКОВЫЕ УПОРЫ
Обеспечивают легкую и точную установку требуемого размера
НАДЕЖНАЯ ФИКСАЦИЯ ДЕТАЛИ
Любого размера одной горизонтальной прижимной металлической планкой

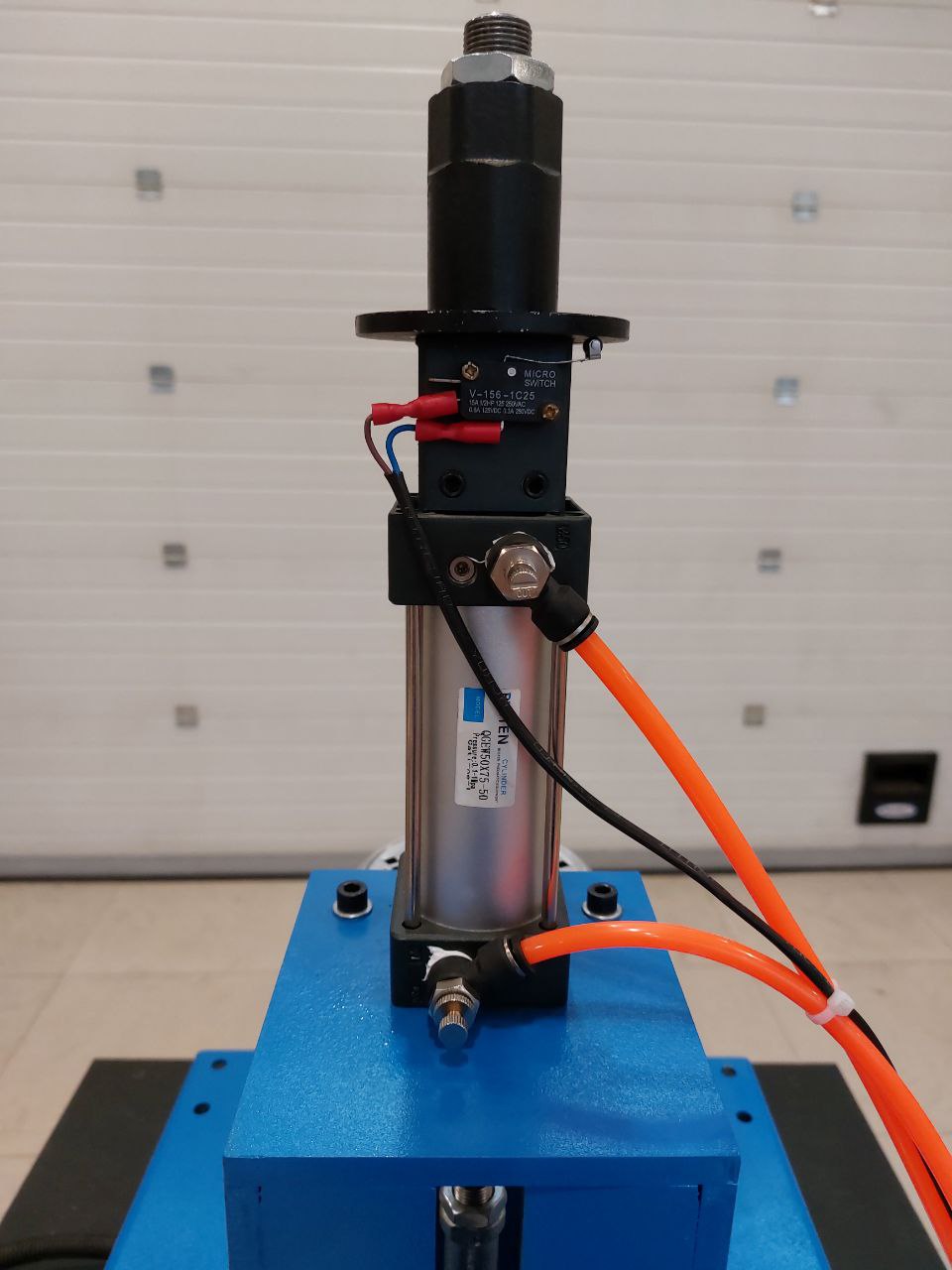

РЕГУЛИРОВКА ПО ГЛУБИНЕ СВЕРЛЕНИЯ
Регулировка по глубине сверления горизонтальных отверстий осуществляется путем позиционирования линейки фиксирующим болтом на боковых упорах.
СВЕРЛИЛЬНЫЙ ЦИКЛ
Сверлильный цикл осуществляется в автоматическом режиме нажатием и отпусканием педали.
РЕГУЛИРОВКА ГЛУБИНЫ СВЕРЛЕНИЯ
Регулировка глубины сверления (горизонтального и вертикального шпинделя) посредством маховика и механического цифрового индикатора
БЛОК ПОДГОТОВКИ ВОЗДУХА
Создает минимальные потери давления. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.

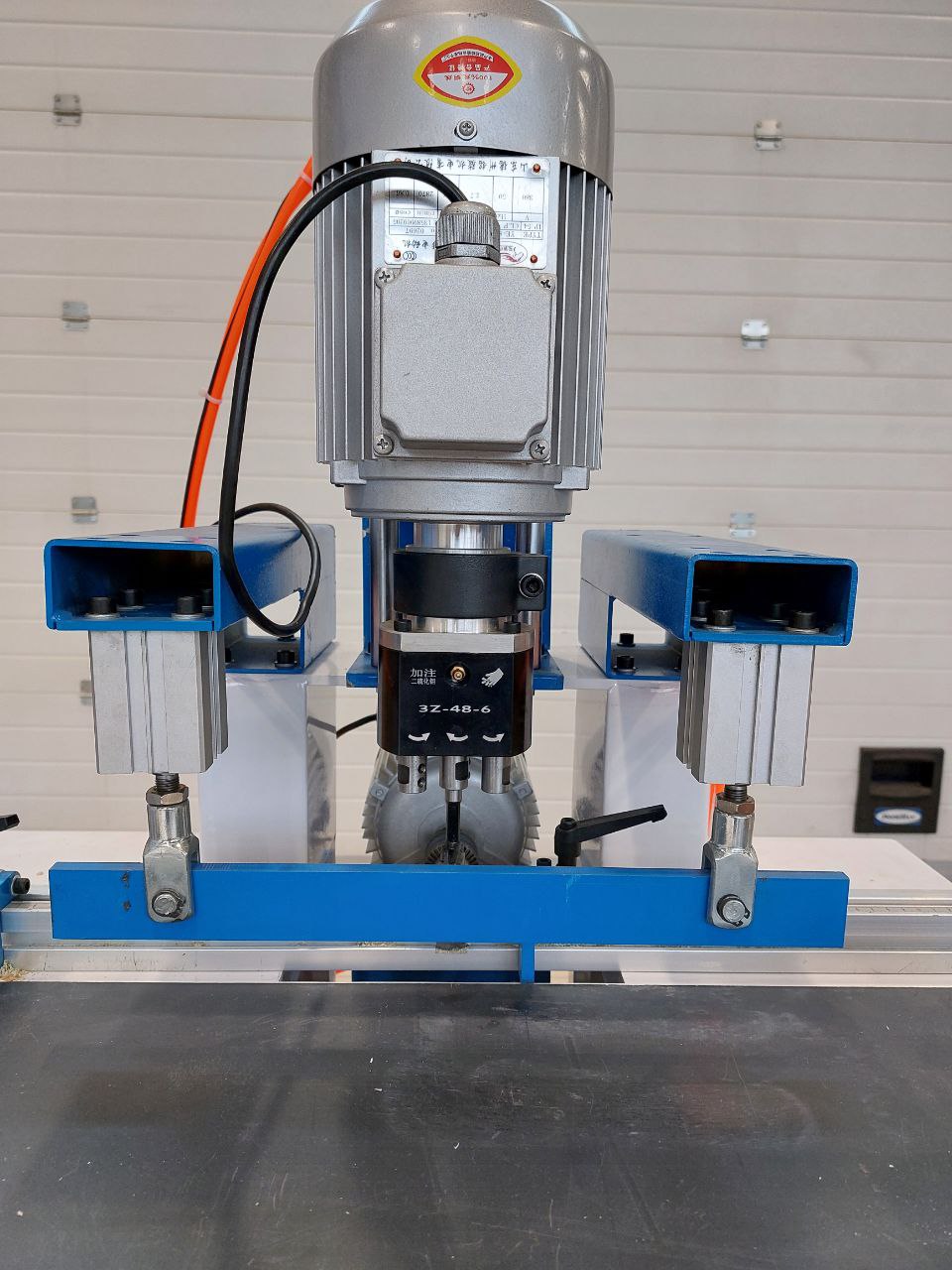

СВЕРЛЕНИЕ ПО ВЕРТИКАЛИ
Сверление по вертикали происходит сверлильной группой с цанговыми зажимами, установкой сверла в патрон и протяжкой винтами шестигранниками
СВЕРЛЕНИЕ ПО ГОРИЗОНТАЛИ
Сверление по горизонтали происходит путем установки сверла в кулачковый патрон и протяжкой спецключом

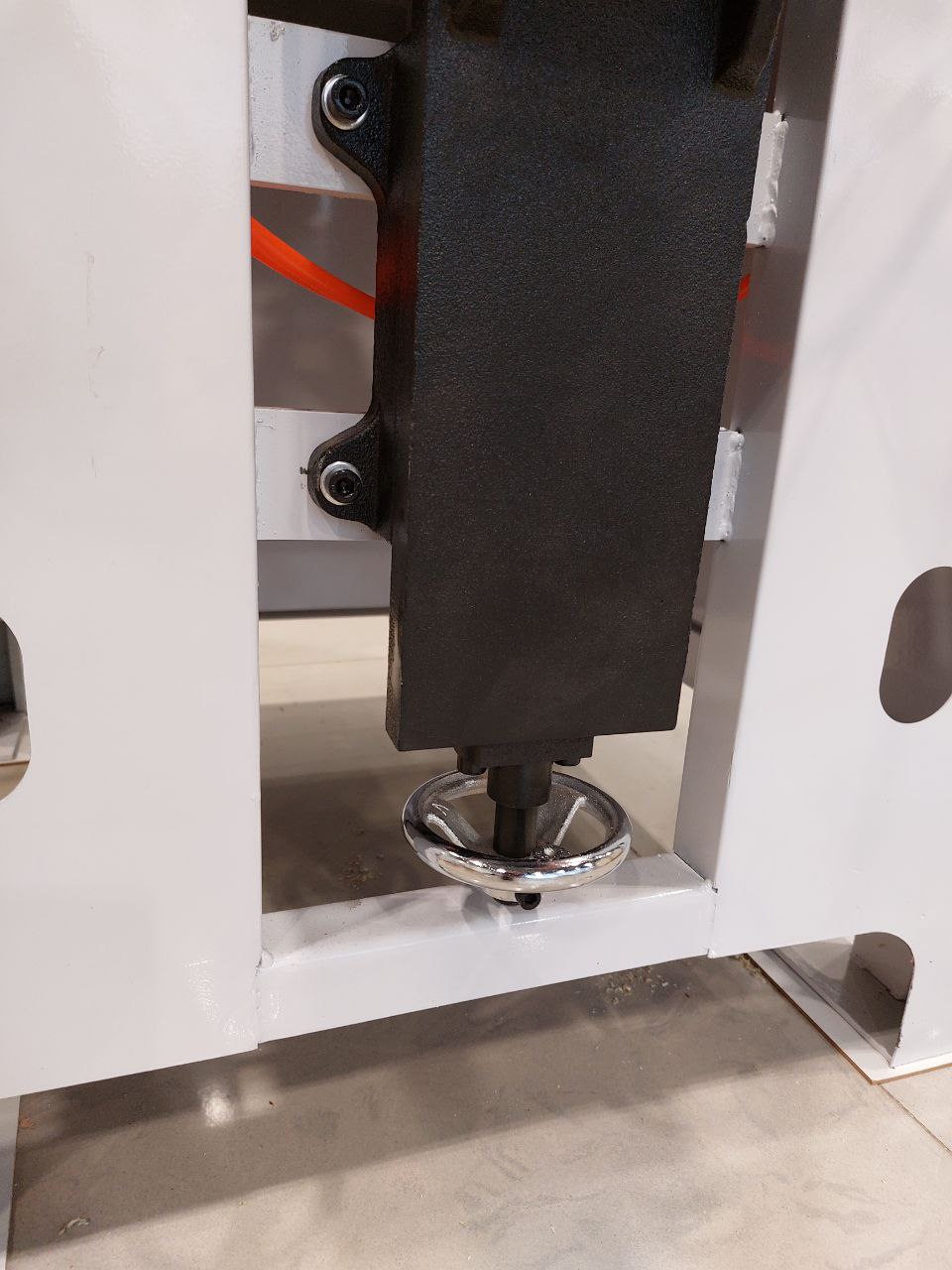

РЕГУЛИРОВКА ВЫСОТЫ ГОРИЗОНТАЛЬНОГО СВЕРЛЕНИЯ
Регулировка высоты горизонтального сверления осуществляется посредством механического маховика расположенного в нижней части перемещающего устройства.
Подключение источника питания и протяжка электро монтажа
Оборудование необходимо подключать только к трем фазам напряжения 380 Вт
После подключения запустите станок и проверьте вертикальное вращение сверла
Если направление вращения противоположно поменяйте местами любые два провода.
Подключение источника воздуха (штуцер 8x5 mm)
Установка сверла в патрон и протяжка винтами шестигранника
Установка глубины вертикального сверления
Запуск станка и настройка вертикального сверления на калибровку
Установка горизонтального сверла (max 8x120 mm)
Регулировка глубины горизонтального сверления
Установка высоты горизонтального сверла. высота горизонтального сверла равна половине толщины заготовки
Установка положения задней линейки. положение задней линейки соответствует длине нерезьбовой части винта фурнитуры
Регулировка горизонтального сверла в соответствии с калибровкой
Глубина горизонтального сверла равна длине нерезьбовой части винта фурнитуры
Установка флажкового упора заготовки
Установка вертикального и горизонтального сверления в рабочее положение
Нажатие педали для работы
При нажатии педали прижимная планка опустится
Установка задней линейки в зависимости от размера фурнитуры
| Количество сверлильных групп, шт | 2 |
| Максимальный диаметр сверления, мм | 35 |
| Максимальная глубина сверления, мм | 80 |
| Частота оборотов шпинделя, об/мин | 2800 |
| Мощность электродвигателей, кВт | 1,5 |
| Давление воздуха, МПа | 0,6-0,8 |
| Вес, кг | 210 кг |
