Общая мощность 23.5 кВт
Способ прижима материала - пневматические захваты
Вес 6350 кг

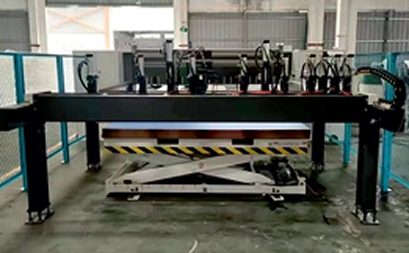

Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка.
Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.

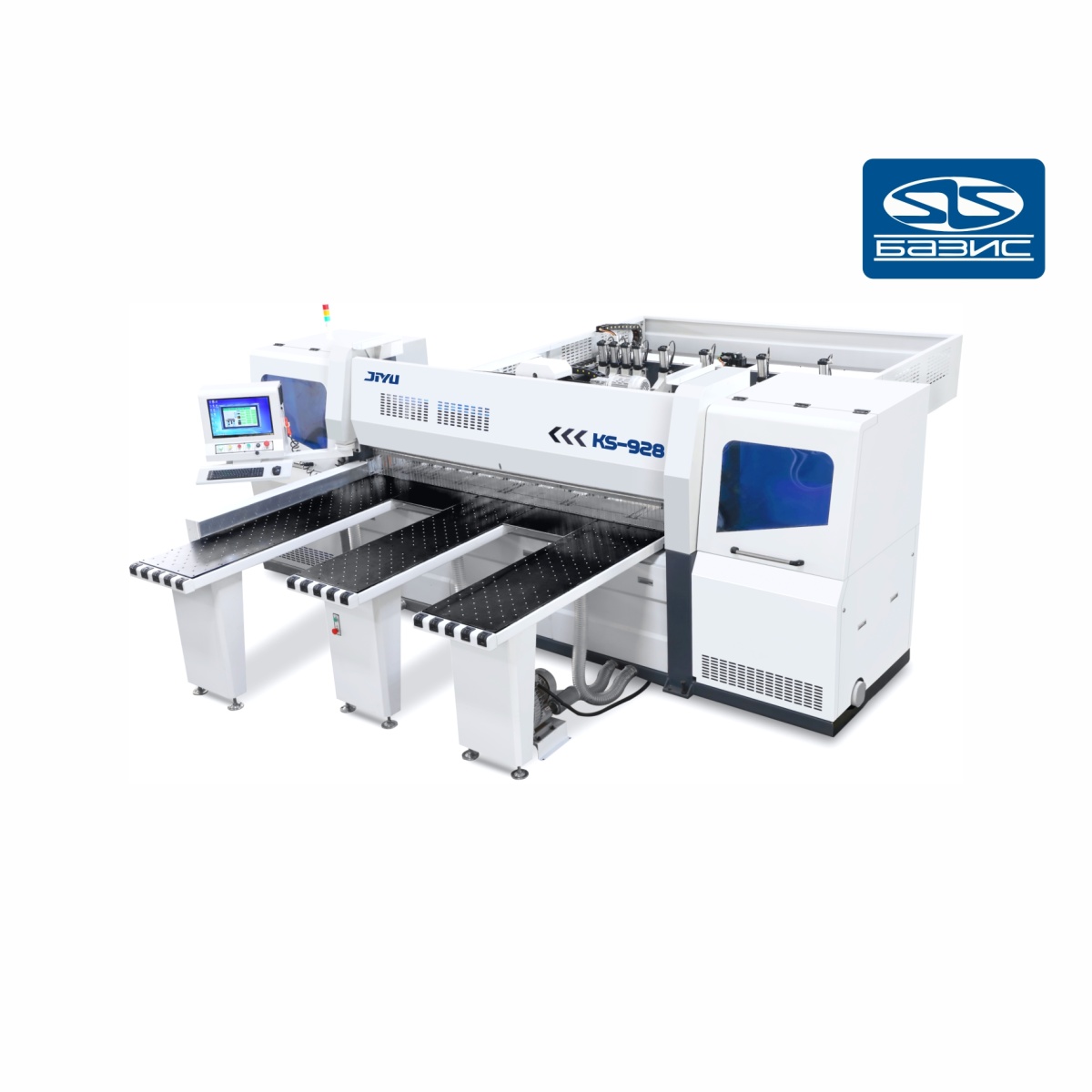

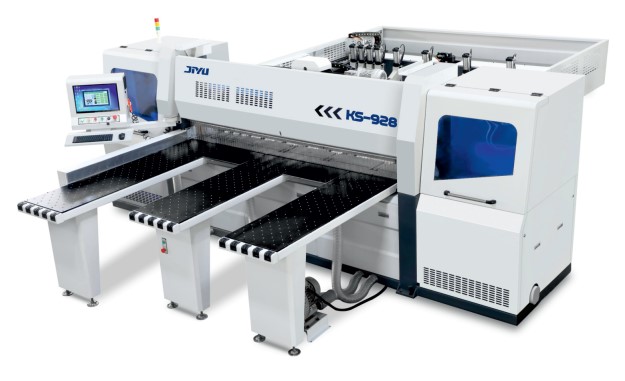

Модель |
Ks928 |
Длина раскроя, мм |
2800 |
Габаритные размеры |
5100х6500х2100 мм |
Скорость пильной каретки, м/мин |
0-100 |
Мощность двигателя основной пилы |
15 кВт |
Мощность двигателя подрезной пилы |
2 кВт |
Общая мощность |
23.5 кВт |
Вес |
6350 кг |
Размер раскроя, мм |
2800 |
Высота раскроя, мм |
100-120 |
Способ позиционирования |
Automatic |
Точность позиционирования, мм |
±0.02 |
Точность раскроя, мм | ±0.15 |

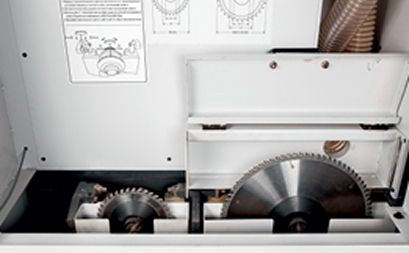

Диаметр основной пилы, мм | 400-450 |
Посадочное отверстие основной пилы, мм | 75 |
Количество оборотов основной пилы, об/мин | 4100 |
Мощность двигателя пильной каретки | 2.0 кВт |

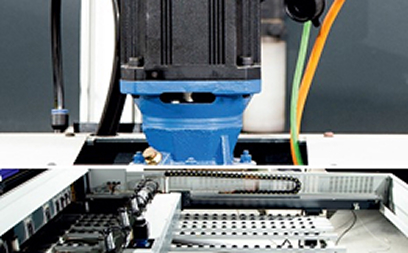

Серводвигатель толкателя | 2.0 кВт |
Диаметр подрезной пилы, мм | 200 |
Посадочное отверстие подрезной пилы, мм | 50 |
Количество оборотов подрезной пилы, об/мин | 6200 |
Скорость толкателя, м/мин | 0-100 |
Холостой ход, м/мин | 0-120 |
Рабочее давление воздуха | 0.6-0.8 МПа |
Мощность двигателя нагнетателя воздуха | 3 кВт |
Допуск в пределах 1 м от стойки, мм | 0.02 |

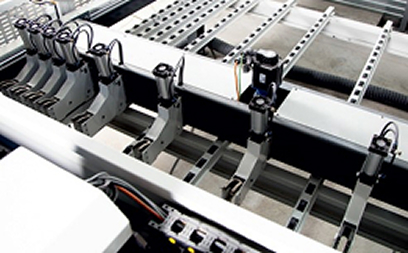

Способ прижима материала | Пневматические захваты |
PLC | FATEK |
Низковольтовые электрические | Schneider |
Промежуточные реле, контакторы | Schneider |
Двигатели | Igarashi / XL |
Инвертор, Серово моторы | INVT |
Переключатели,кнопки управления | KNDELE |
Электромагнитные клапаны | AirTAC / Easun |
Пневмоцилиндры | AirTAC / TODI |

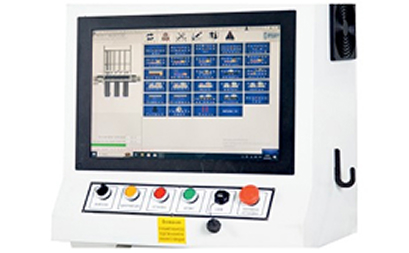

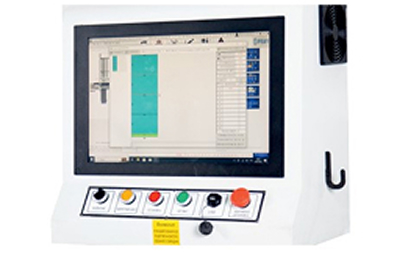

Монитор | JIKEWEI |
Прецизионная стойка | Precision Rack |
Промышленный компьютер | JIKEWEI |
Вес, кг | 6350 |
Габаритные размеры, мм | 5100х6500х2100 мм |
