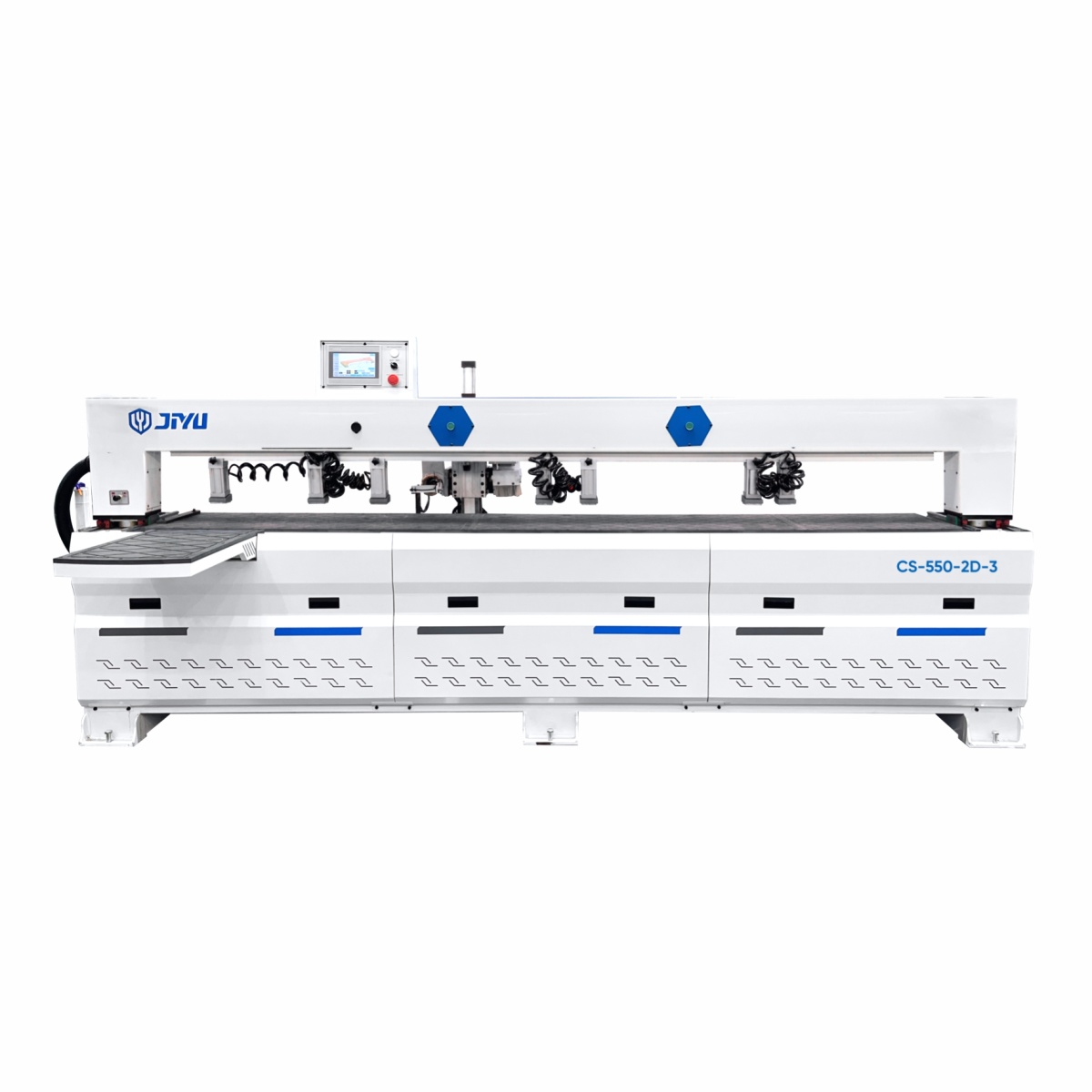

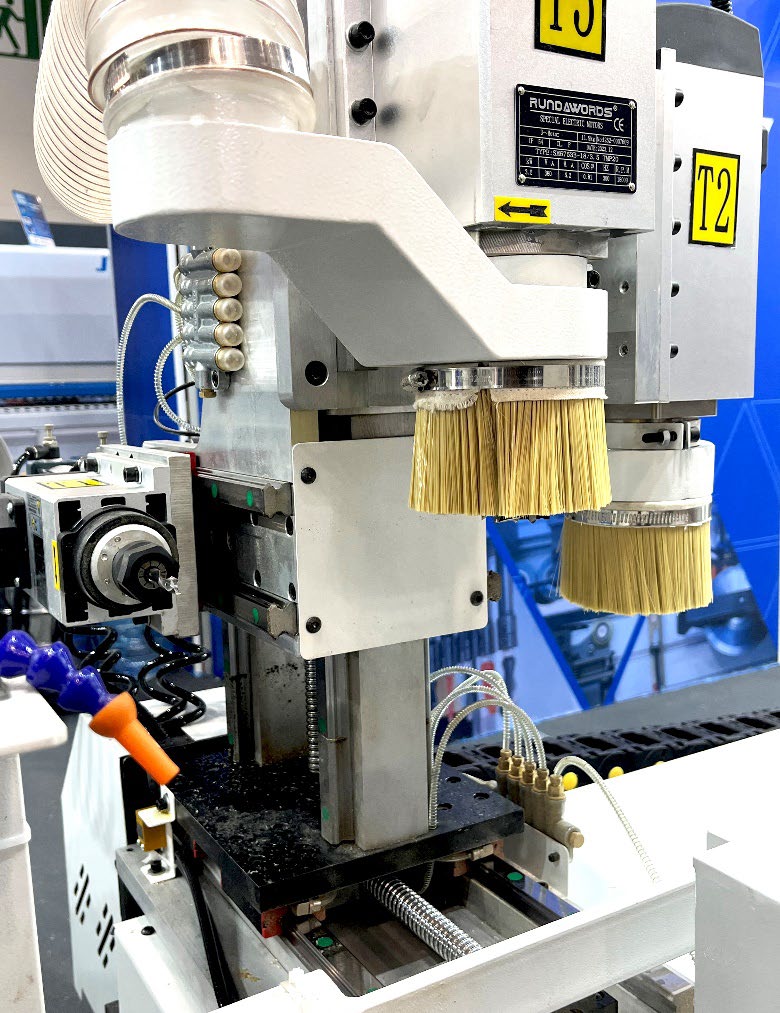

Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D-3
Артикул: 01-7598
Общая мощность 9,9 кВт
Вес 1500 кг
Назначение
Сверлильно-присадочный станок с ЧПУ JIYU CS550-2D-3 предназначен для высокоточного сверления глухих отверстий и фрезерования различных элементов в торце и плоскости плитных материалов. Сенсорный экран интуитивно понятен, информативен и прост в управлении, автоматическое прижимные устройства надежно удерживают детали в течении всего цикла обработки, а немецкая система управления высокоскоростным шпинделем обеспечивает точное позиционирование и обработку на высоких скоростях. Программная система лазерного сканирования Banner laser sensor (USA) контролирует расстояние до объектов и осуществляет автоматический контроль высоты, обеспечивая безупречно точное сверление и фрезерование торца детали.
Конструктивные особенности
ПУЛЬТ УПРАВЛЕНИЯ

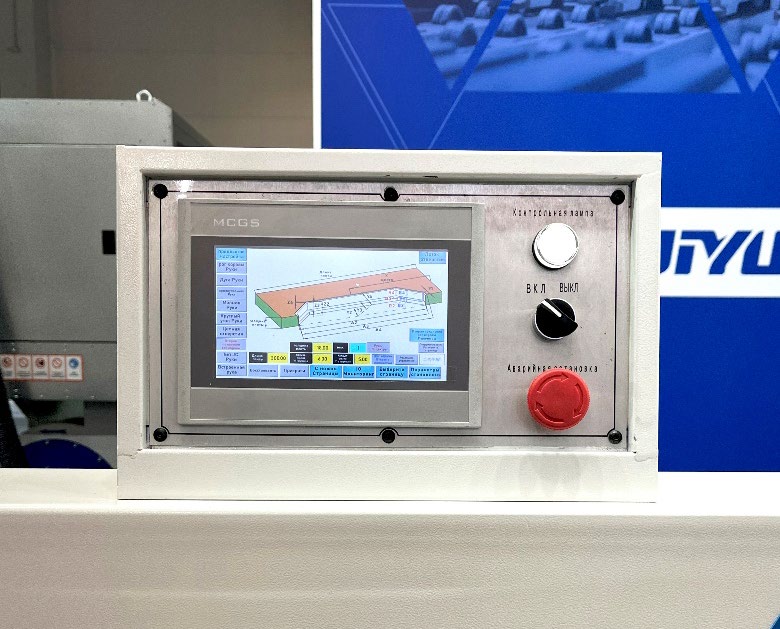

Простое и интуитивно понятное меню с набором шаблонов под создание карт присадки и фрезеровки
ОБРАБОТКА ДЕТАЛИ В ДВУХ ПЛОСКОСТЯХ
Возможность работы не только по торцу детали, но и по плоскости, например присадка под петлю и эксцентриковое соединение, фрезерование пазов и выборок под ручки на плоскости детали
ОДНОВРЕМЕННАЯ ЗАГРУЗКА НЕСКОЛЬКИХ ДЕТАЛЕЙ
Возможность установки до 2-х деталей на рабочий стол для работы в «маятниковом» режиме при выполнении торцевой присадки, что значительно увеличивает производительность при работе с серийными изделиями
СИСТЕМА ОПТИЧЕСКОГО СКАНИРОВАНИЯ

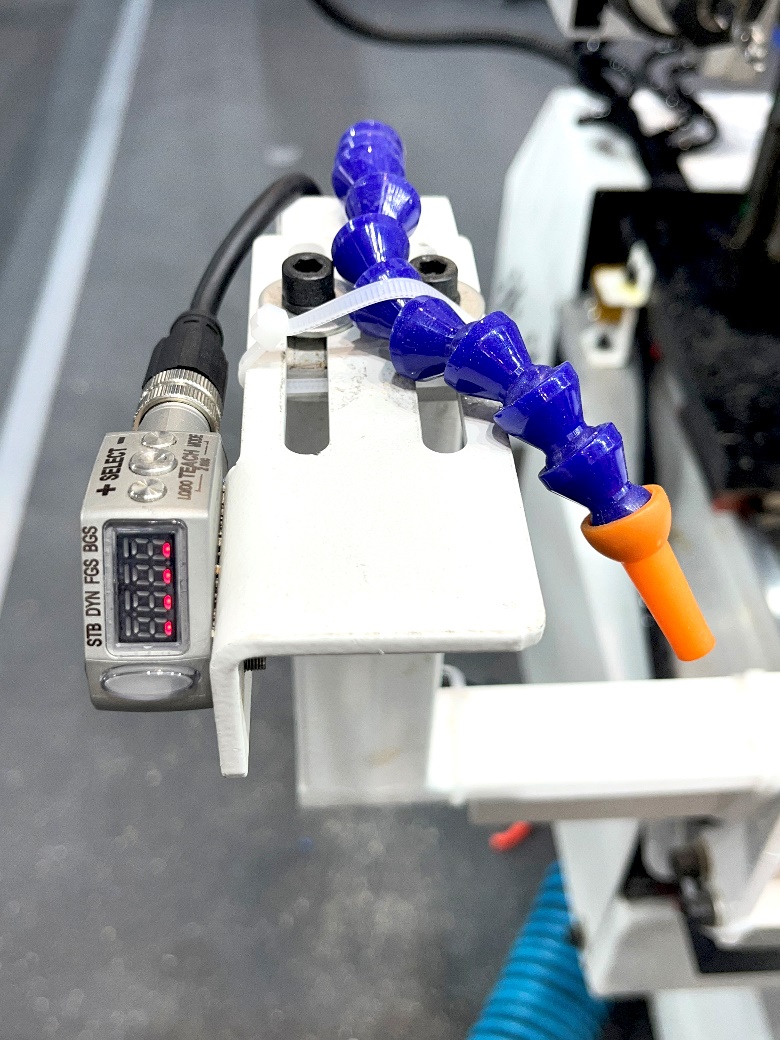

Система оптического сканирования от американской компании Banner с безупречной точностью определяет точки и траектории обработки. Корпус оптического элемента из нержавеющей стали с классом защиты IP69K
РЕЙКИ-ШЕСТЕРНИ

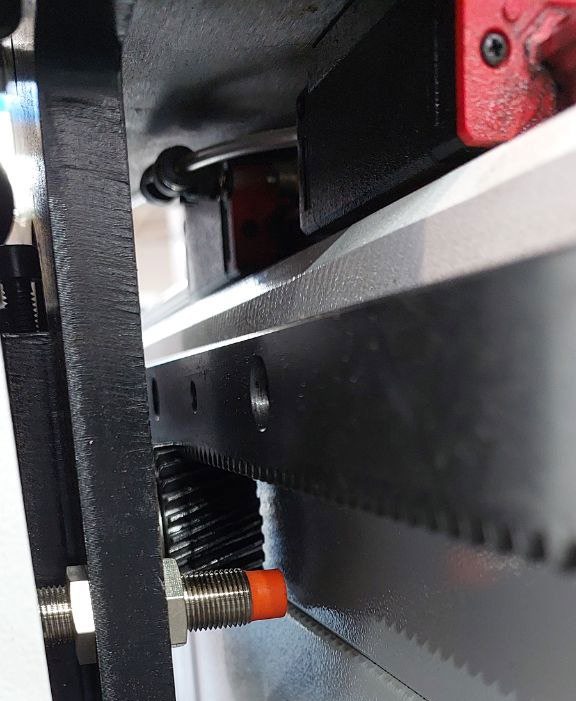

Рейки-шестерни в механизме перемещения для жесткости и долговечности конструкции.
ПОДШИПНИКИ И НАПРАВЛЯЮЩИЕ

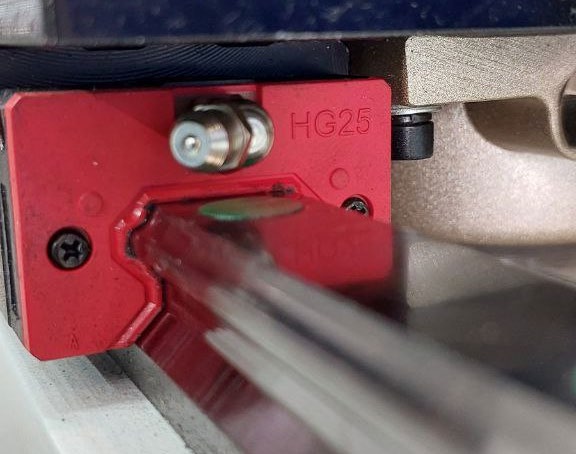

Линейные подшипники и качественные направляющие для точного, быстрого и плавного перемещения рабочих узлов.
ПРИЖИМНЫЕ УСТРОЙСТВА

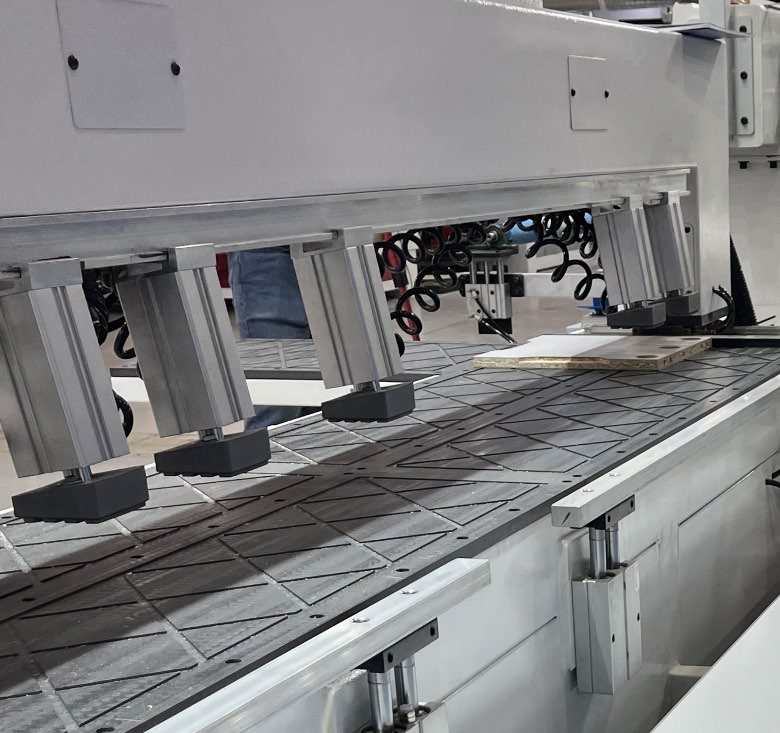

Прижимные устройства с возможностью перемещения в зависимости от длины обрабатываемых деталей.
СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

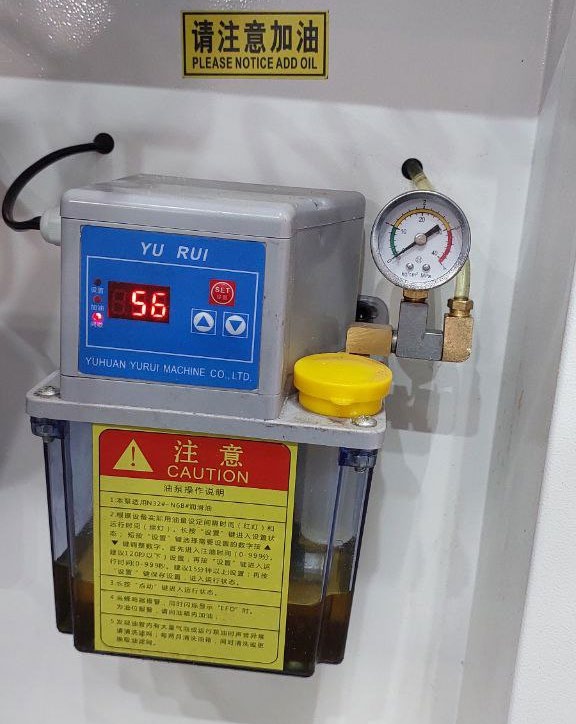

Система автоматической смазки производит смазку подшипников в автоматическом режиме по заданному регламентом времени обслуживания.
|
Модель |
CS550-2D-3 |
|
Зона обработки |
100х2800х60 мм (Опционально высота детали может быть увеличена до 100 мм) |
|
Максимальная скорость холостого хода |
80 м/мин |
|
Максимальная скорость сверления |
80 м/мин |
|
Шпиндели |
2.2 кВт х 2 + 3.5 кВт х 1 (с воздушным охлаждением) |
|
Рабочее напряжение |
AC 380 V, 50 Гц |
|
Операционная система |
На базе LNC |
|
Точность обработки |
±0.05/300 мм |
|
Вес станка |
1500 кг |
|
Серводвигатели |
Dorna Servo motor (750 Вт х 3) |
|
Инверторы |
H-WISE Inverter |
|
Общая мощность |
9.9 кВт |
