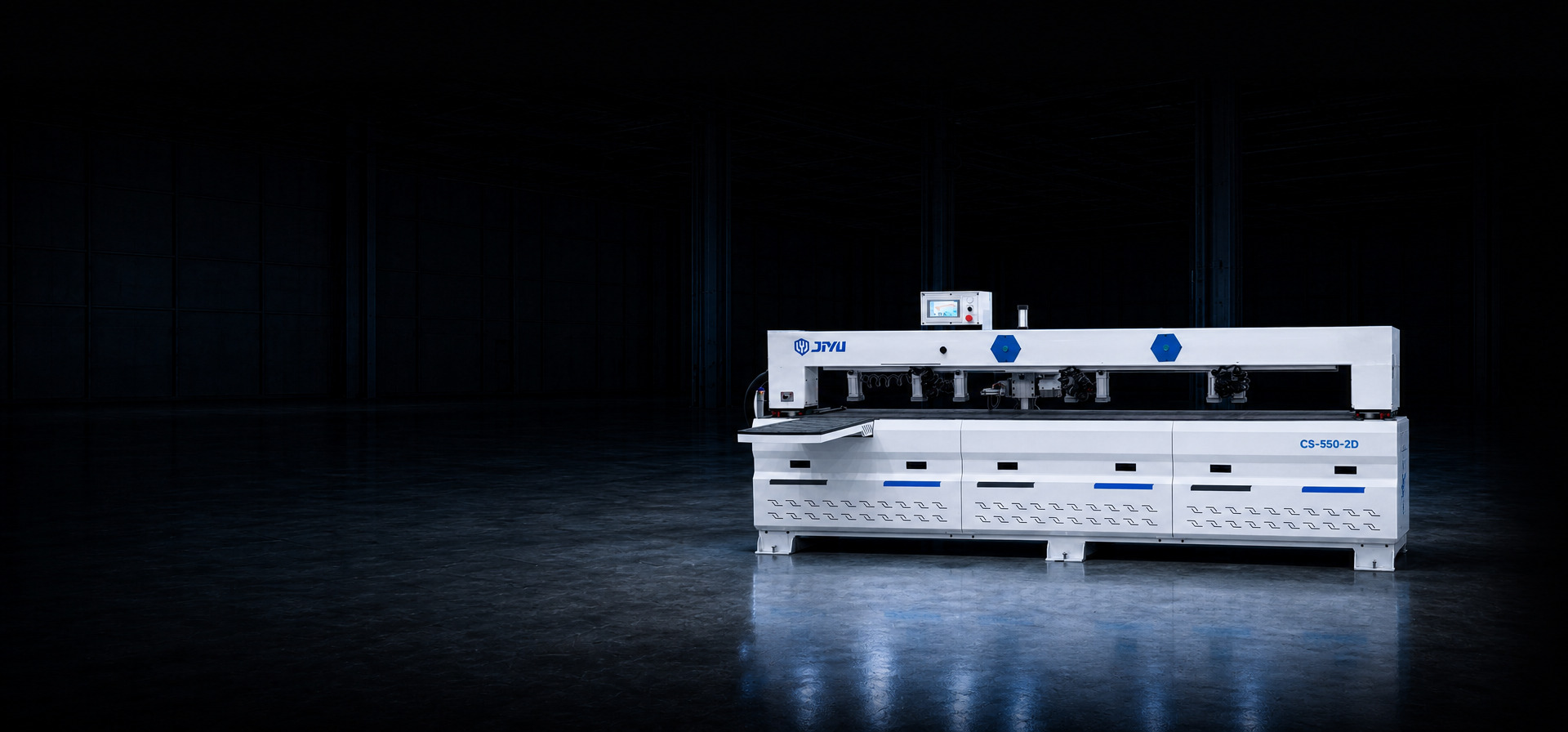

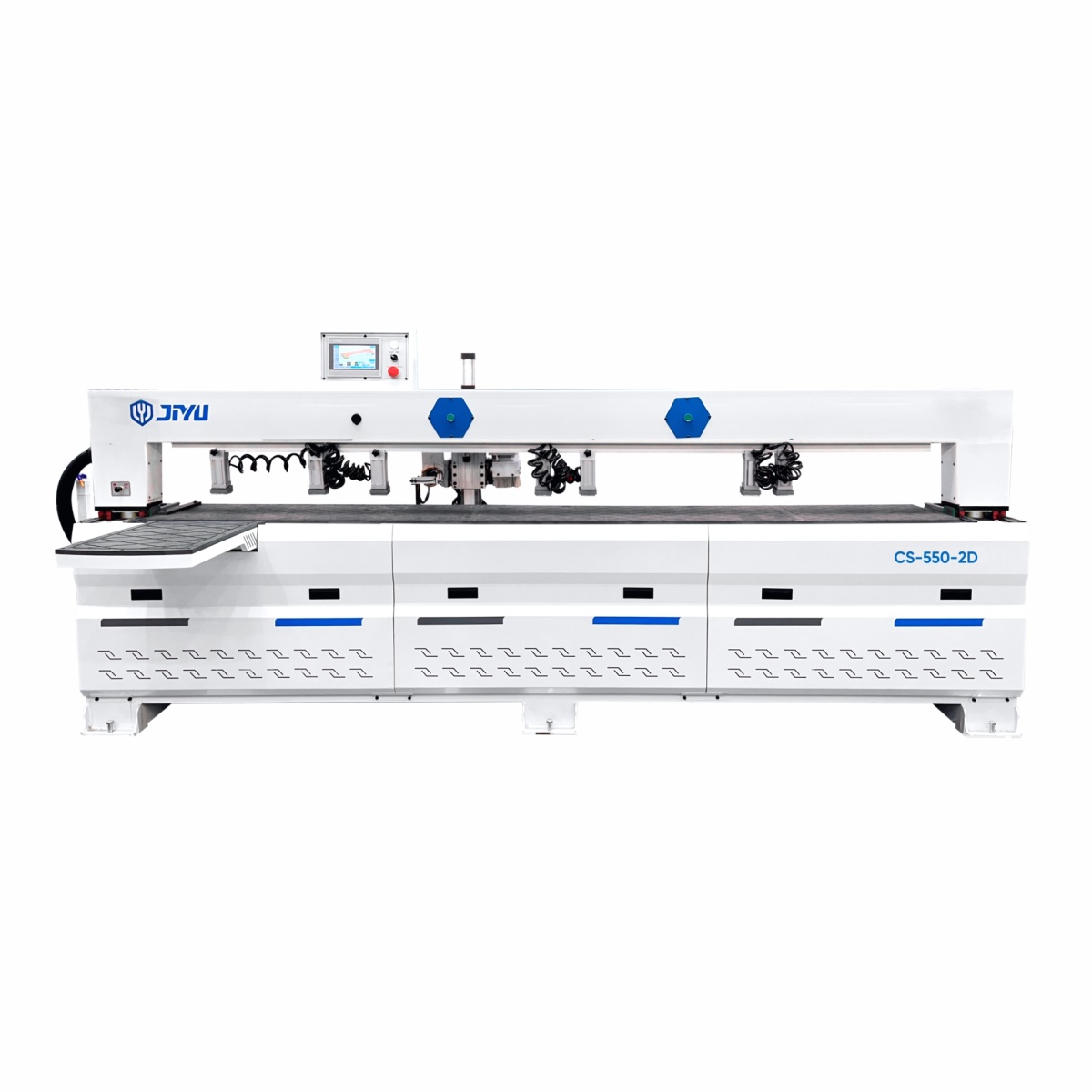

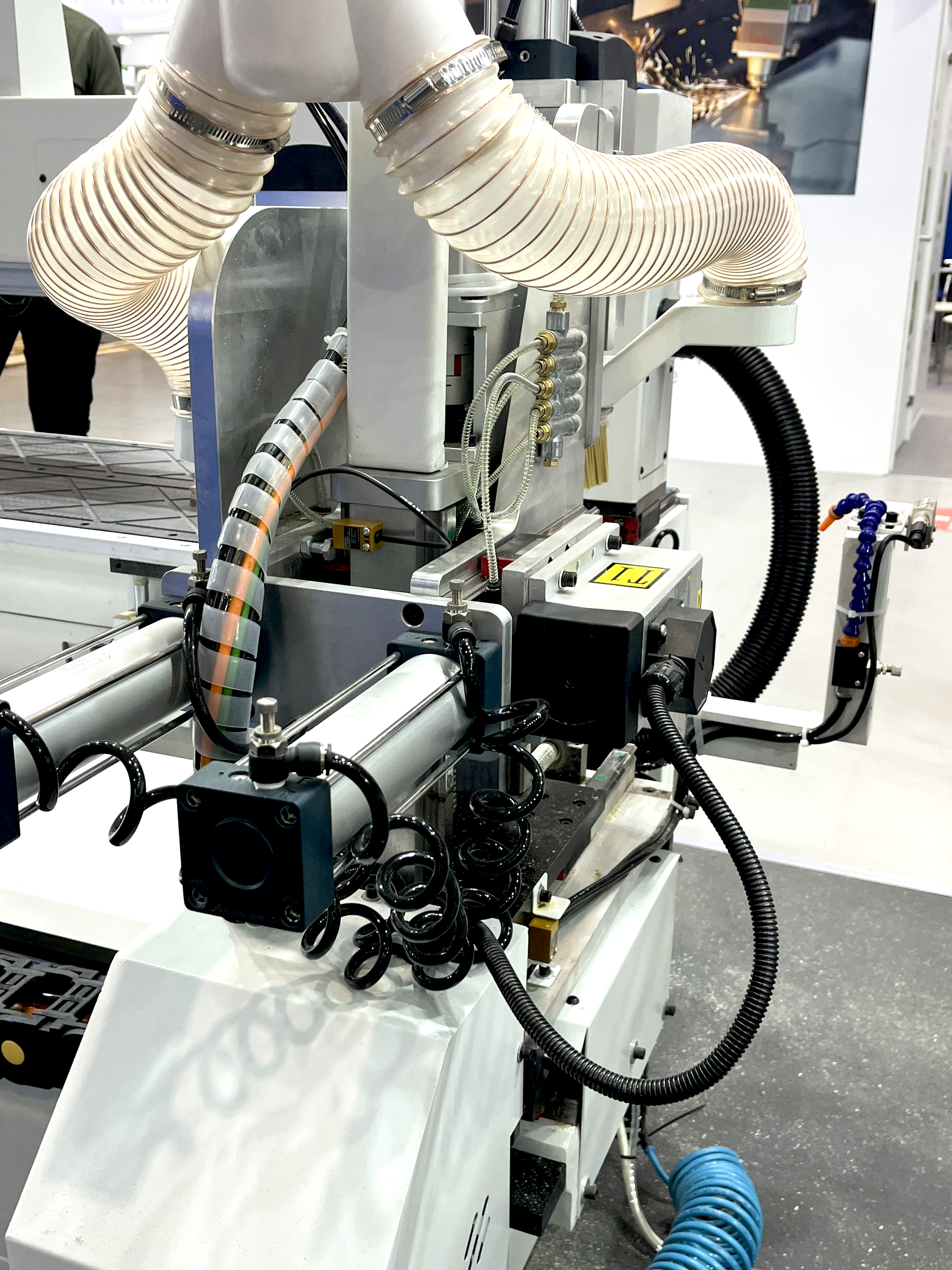

Торцевой сверлильно-присадочный станок с ЧПУ JIYU CS550-2D
Артикул: 01-6777
Общая мощность 8 кВт
Вес 1500 кг
Назначение
Сверлильно-присадочный станок с ЧПУ JIYU CS-550-2D предназначен для высокоточного сверления глухих отверстий и фрезерования различных элементов в торце и плоскости плитных материалов.
Сенсорный экран интуитивно понятен, информативен и прост в управлении, автоматическое прижимные устройства надежно удерживают детали в течении всего цикла обработки, а немецкая система управления высокоскоростным шпинделем обеспечивает точное позиционирование и обработку на высоких скоростях.
Программная система лазерного сканирования Banner laser sensor (USA) контролирует расстояние до объектов и осуществляет автоматический контроль высоты, обеспечивая безупречно точное сверление и фрезерование торца детали.
Конструктивные особенности

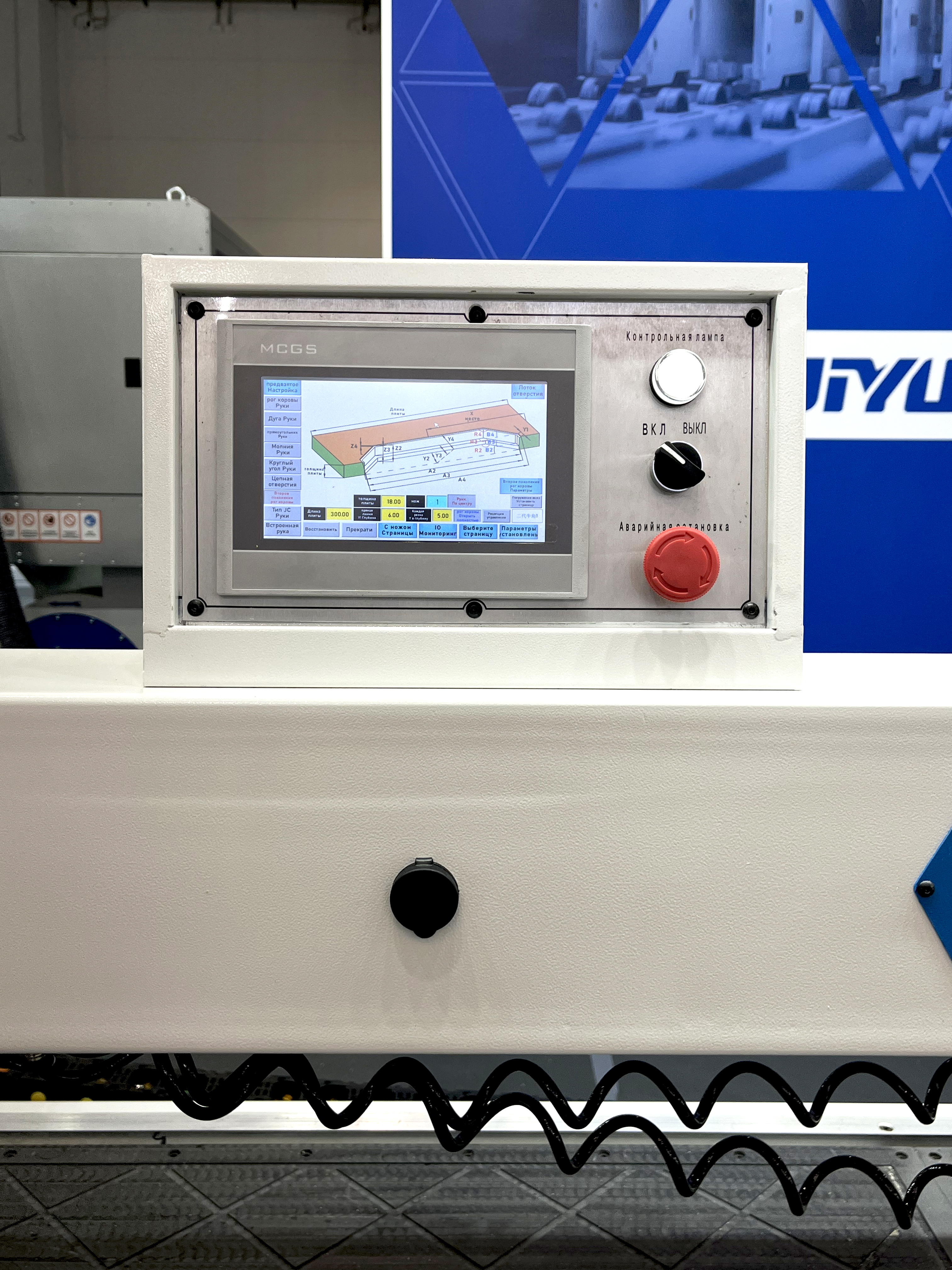

ПУЛЬТ УПРАВЛЕНИЯ
Простое и интуитивно понятное меню с набором шаблонов под создание карт присадки и фрезеровки.

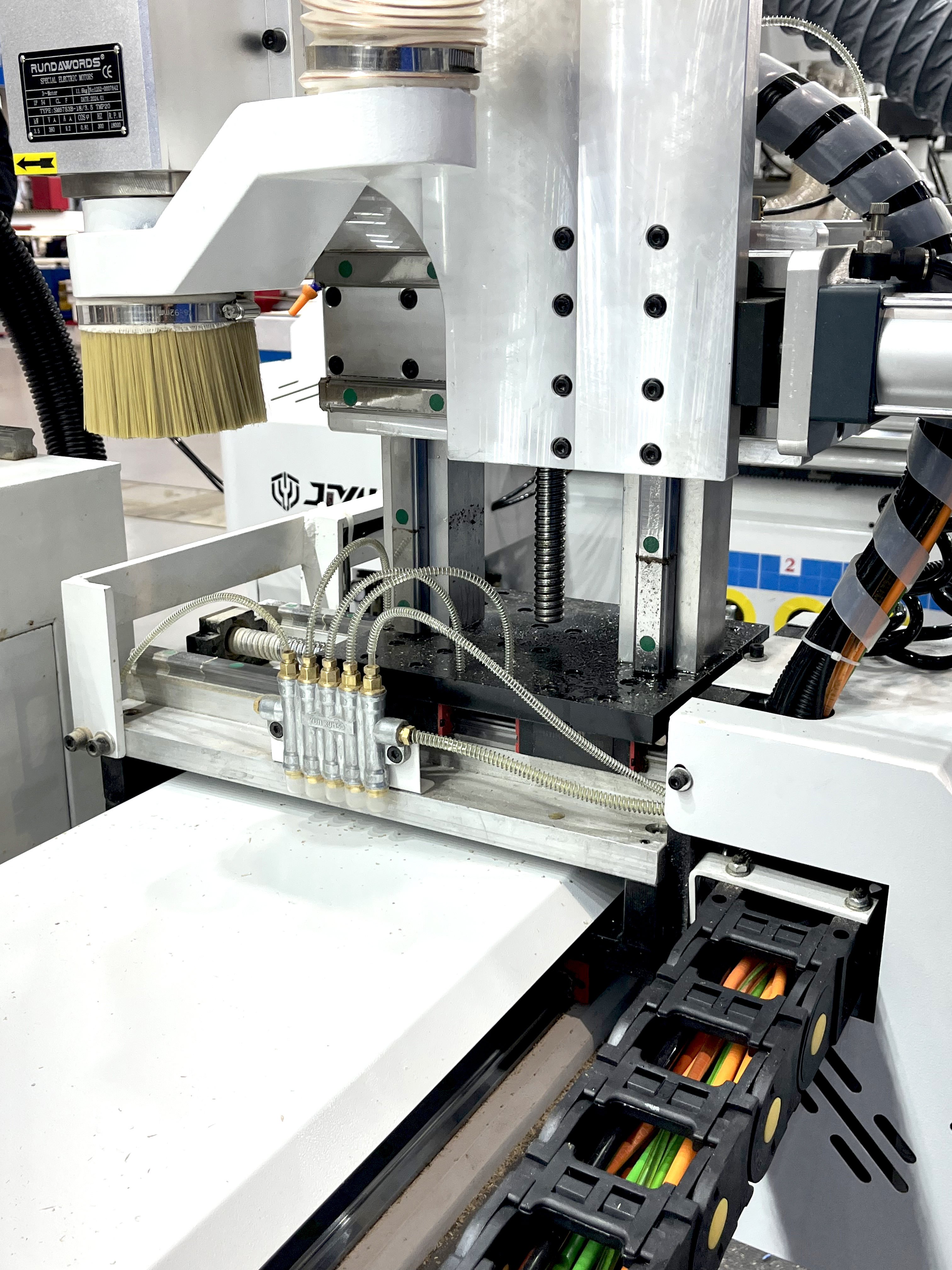

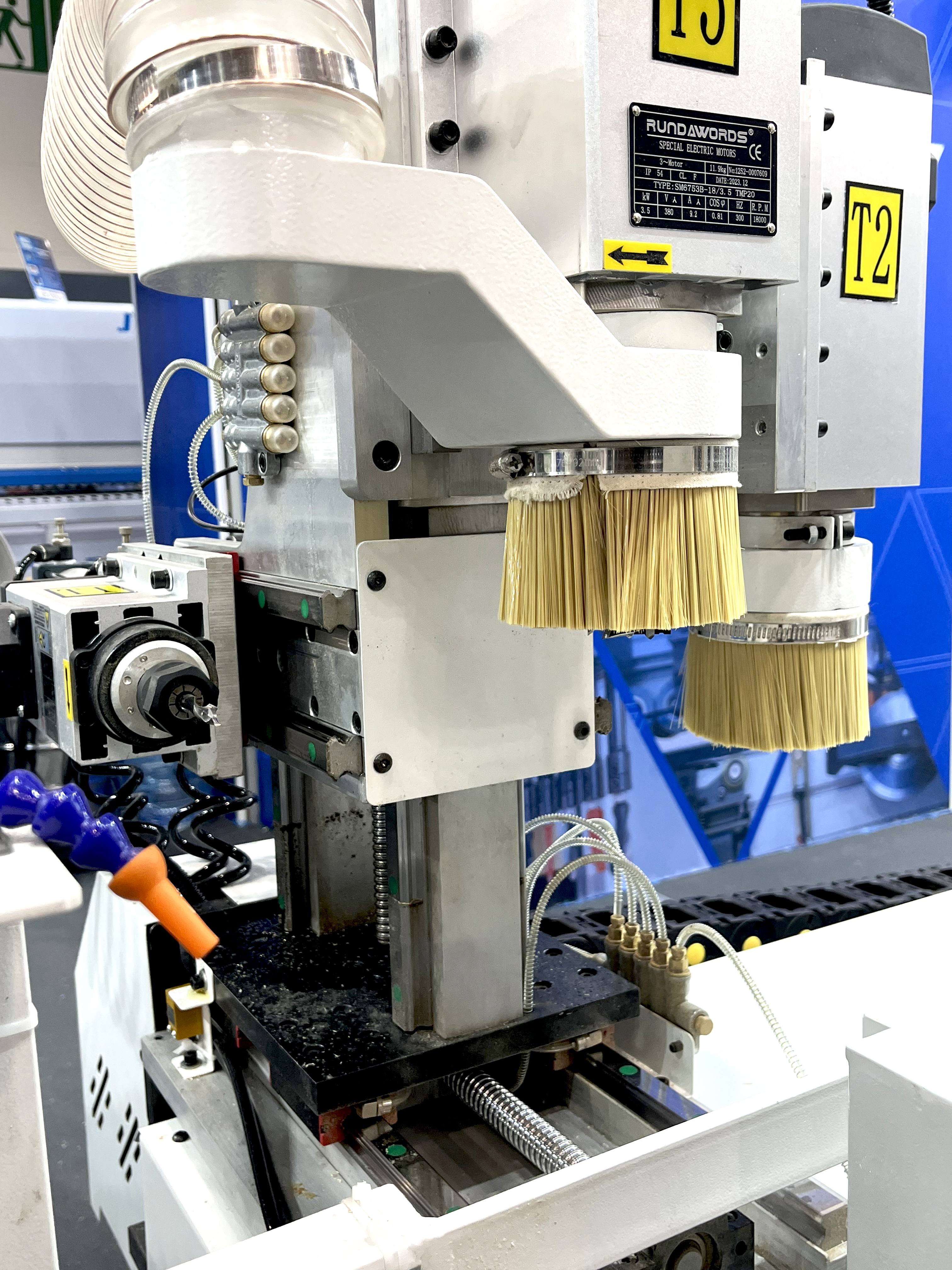

ОБРАБОТКА ДЕТАЛИ В ДВУХ ПЛОСКОСТЯХ
Возможность работы не только по торцу детали, но и по плоскости, например, присадка под петлю и эксцентриковое соединение, фрезерование пазов и выборок под ручки на плоскости детали.
ОДНОВРЕМЕННАЯ ЗАГРУЗКА НЕСКОЛЬКИХ ДЕТАЛЕЙ
Возможность установки до 3-х деталей на рабочий стол для работы в «маятниковом» режиме, что значительно увеличивает производительность при работе с серийными изделиями.

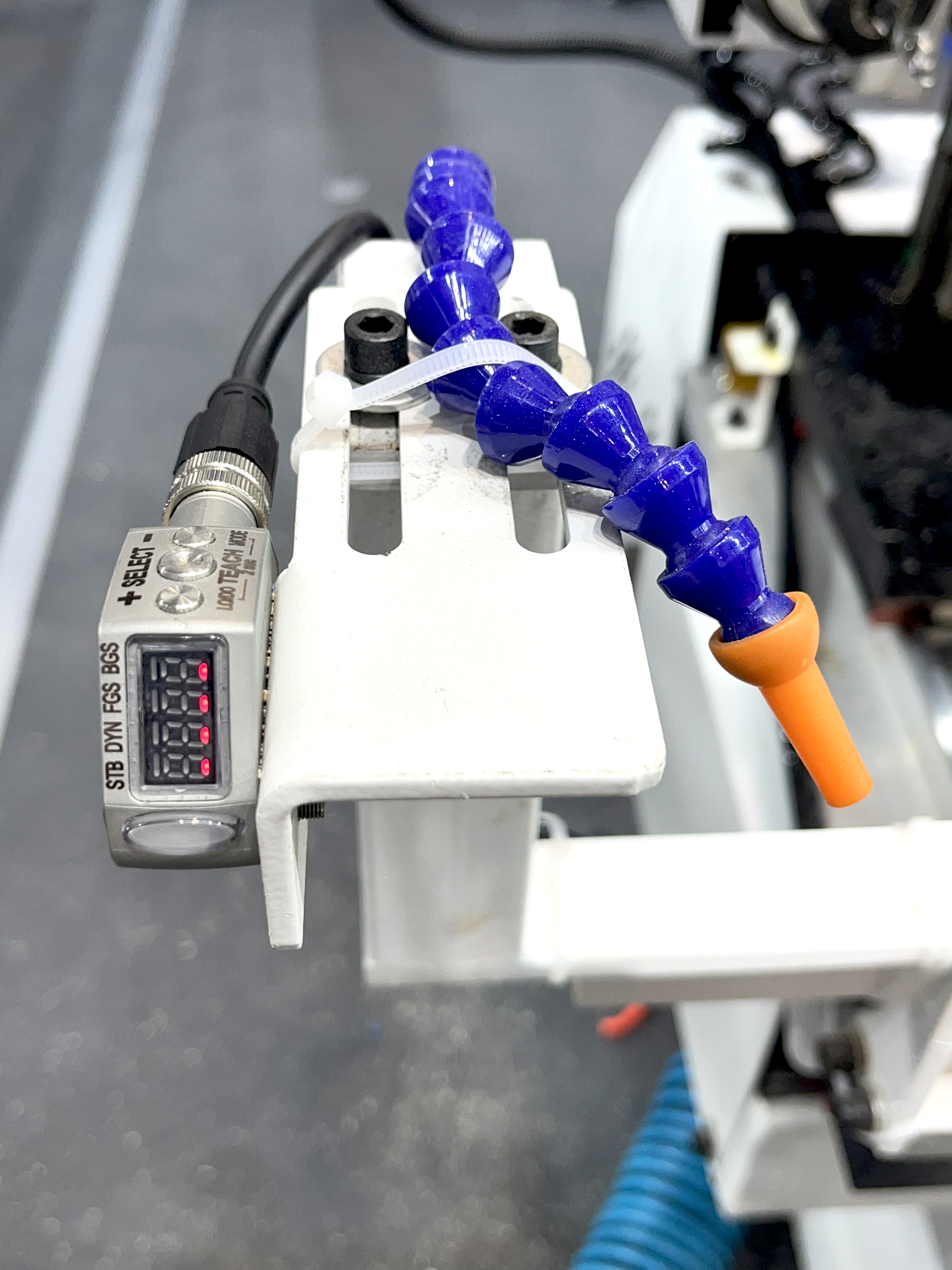

СИСТЕМА ОПТИЧЕСКОГО СКАНИРОВАНИЯ
Система оптического сканирования от американской компании Banner с безупречной точностью определяет точки и траектории обработки. Корпус оптического элемента из нержавеющей стали с классом защиты IP69K.

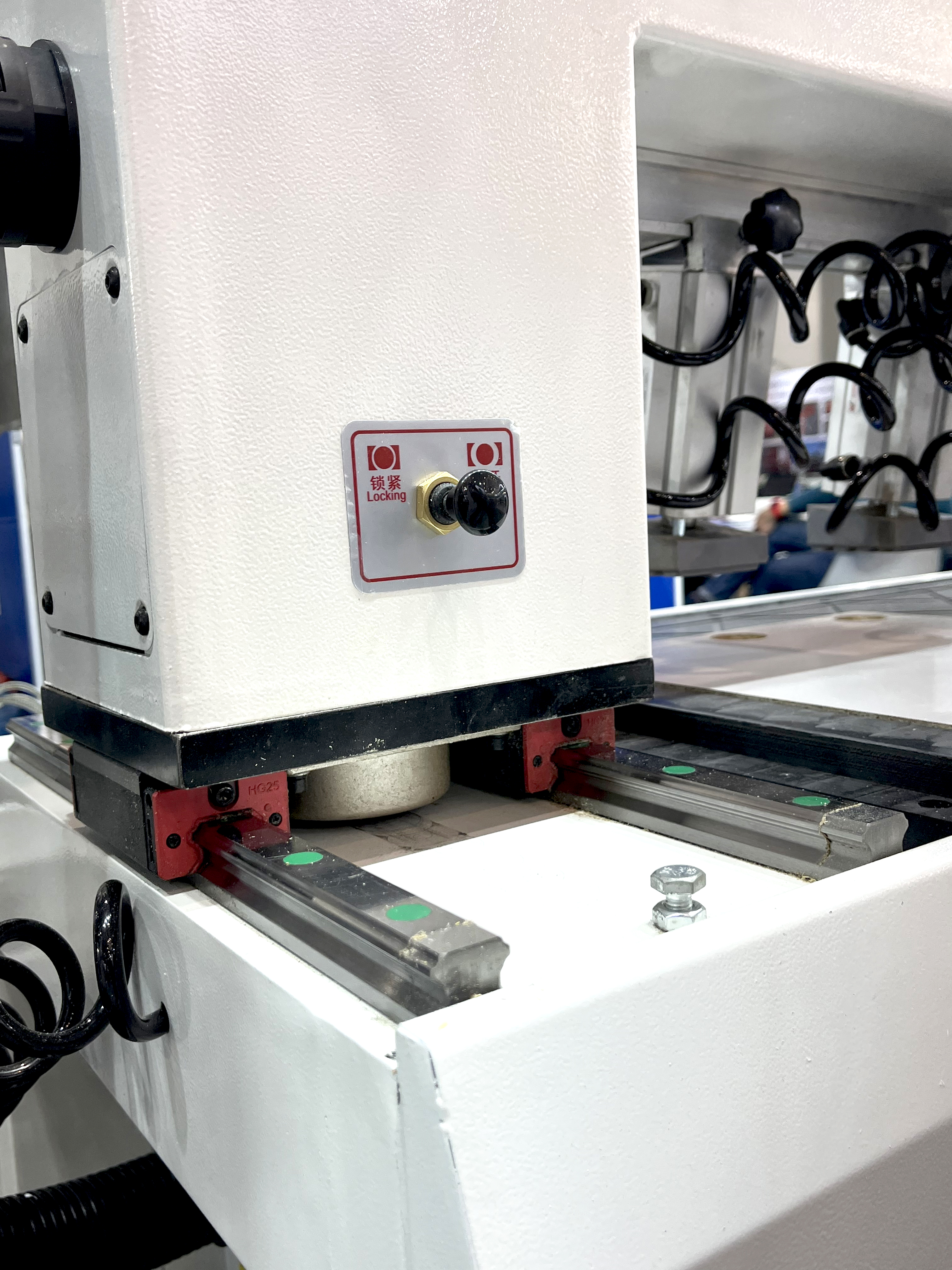

ПОДШИПНИКИ И НАПРАВЛЯЮЩИЕ
Линейные подшипники и качественные направляющие для точного, быстрого и плавного перемещения рабочих узлов.
РЕЙКИ-ШЕСТЕРНИ
Рейки-шестерни в механизме перемещения для жесткости и долговечности конструкции.
ПРИЖИМНЫЕ УСТРОЙСТВА
Прижимные устройства с возможностью перемещения в зависимости от длины обрабатываемых деталей.
|
Модель |
CS-550-2D |
|
Система управления |
На базе LNC |
|
Мощность |
8 кВт |
|
Напряжение |
AC380V, 50Hz |
|
Размер обработки |
100х2800х60 мм |
|
Точность обработки, мм |
±0.05/300 |
|
Максимальная скорость холостого хода, м/мин |
80 |
|
Максимальная скорость сверления, м/мин |
80 |
|
Серводвигатели |
Dorna Servo motor (750W * 3) |
|
Шпиндели |

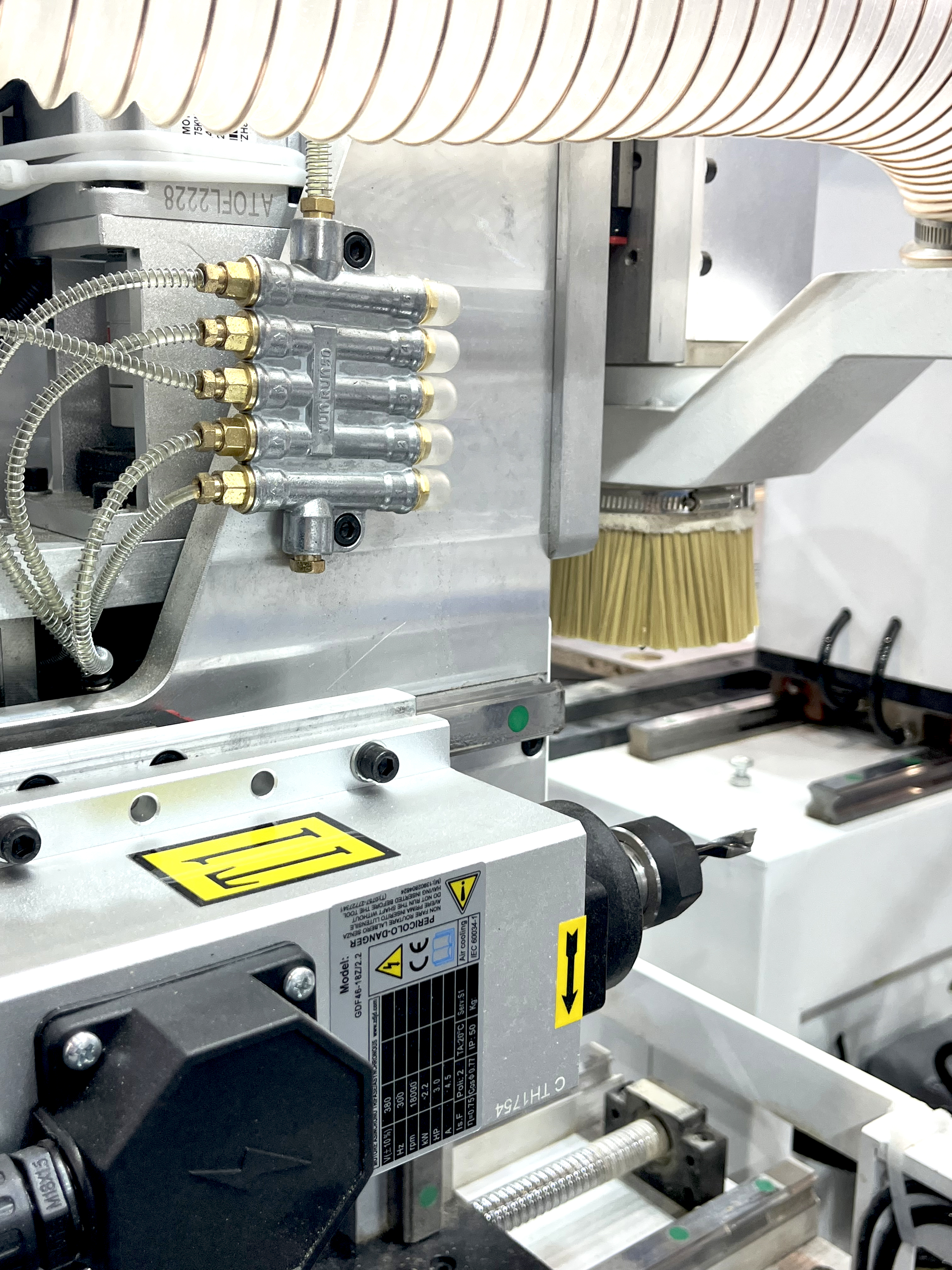

Шпиндели с воздушным охлаждением 2.2kw*1 + 3.5kw*1 |
|
Инверторы |
H-WISE Inverter |
|
Вес |
1500 кг |
