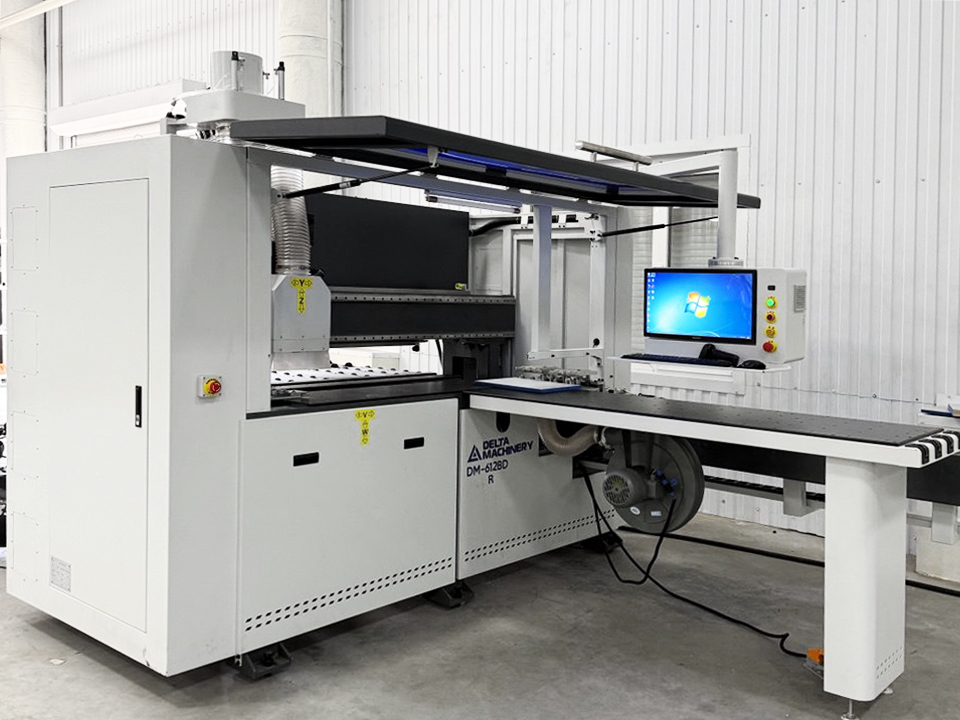

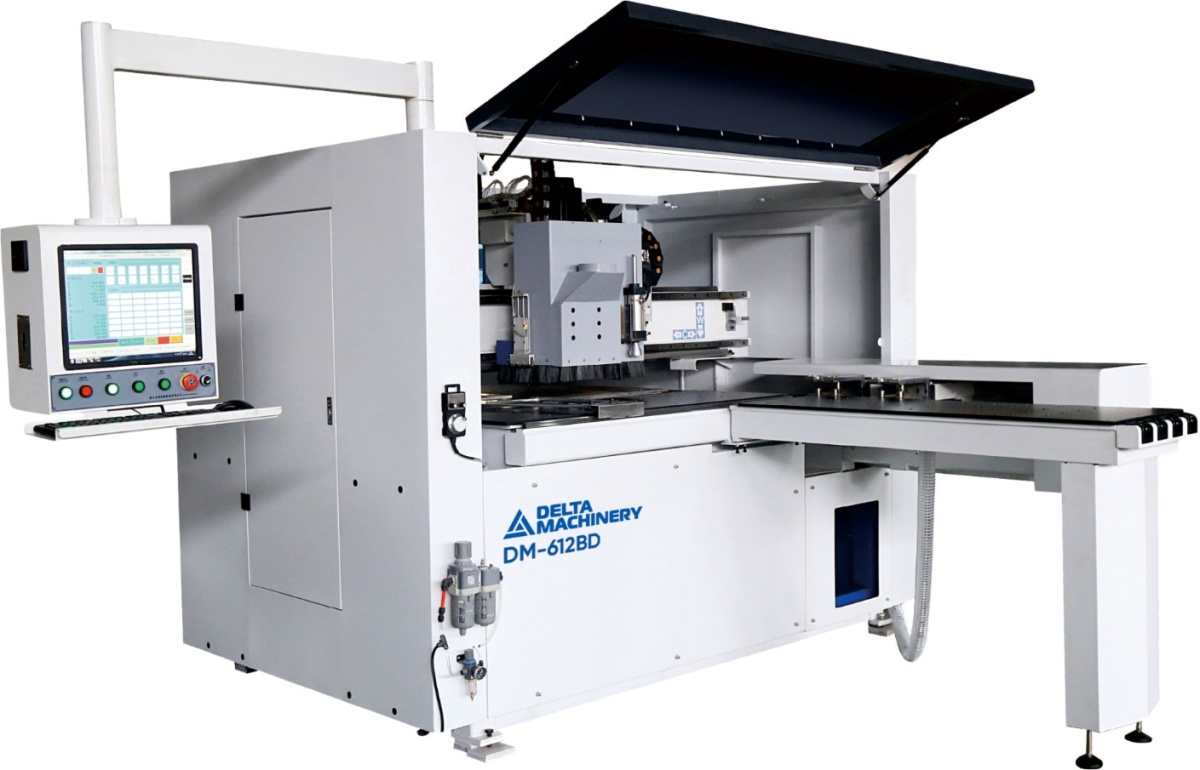

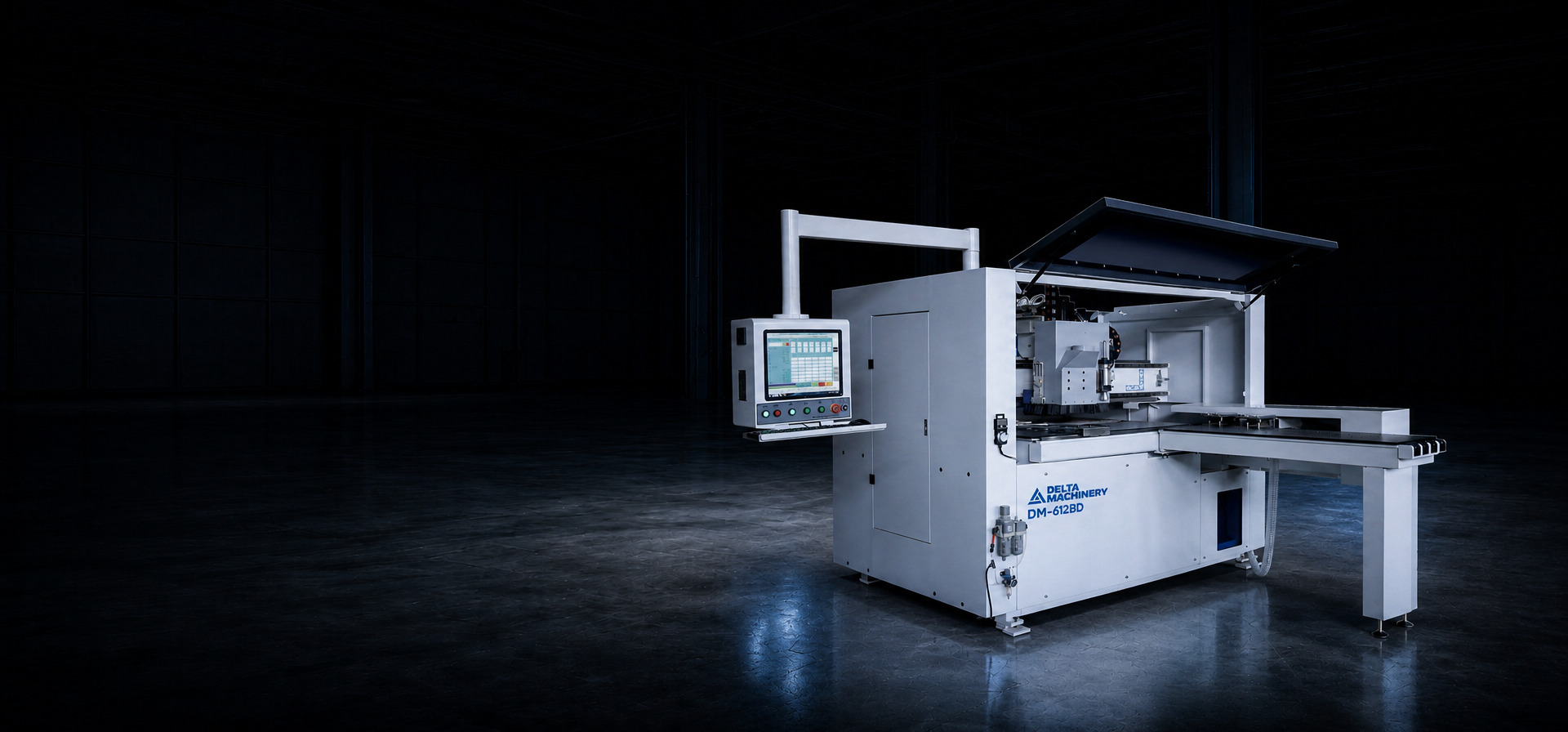

Сверлильно‑присадочный центр с ЧПУ DELTAMACHINERY DM‑612BD
По запросу
-
Описание
-
Технические характеристики
-
Видео
Назначение
Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов.Использование промышленного управляющего компьютера, идеально сочетающего в себе различные программы для оптимизации карт сверления и фрезеровки, возможность работы со сканером штрих-кода, в разы ускоряет производительность технологического процесса. Выполнение любых карт присадки с шести сторон за один проход детали, фрезерование прямых и криволинейных пазов с помощью фрезерного узла.
Надежная конструкция из двух пневматических захватов надежно удерживает и точно перемещает деталь в процессе обработки.
Компоненты станка
| Система управления | Syntec from Taiwan | Простой интерфейс управления, лаконичный и удобный / высокое качество и надежность |
| Инверторы | DELTA | |
| Направляющие | HiWIN | Качественные Тайваньские направляющие и подшипники |
| Пневматические компоненты | Airtac | Профессиональные компоненты от известного производителя Airtac с увеличенным сроком службы |
| Сверлильные группы | Protean | Высококачественные сверлильные группы производства Тайвань |
| Servo System | Syntec | Усовершенствованная прецензионная версия для стабильной работы на высоких скоростях |
Конструктивные особенности
https://delta-tehno.ru

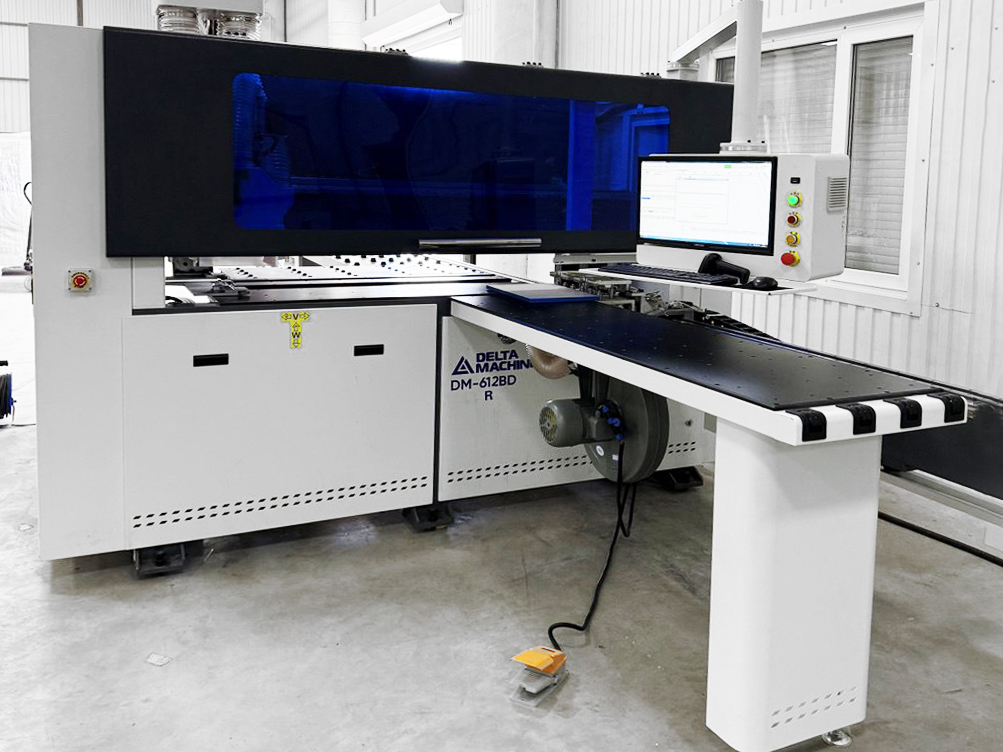

ПОДАЮЩИЙ СТОЛ
Возможна конфигурация станка как с левым (L) расположением позиционирующих упоров, так и с правым (R).

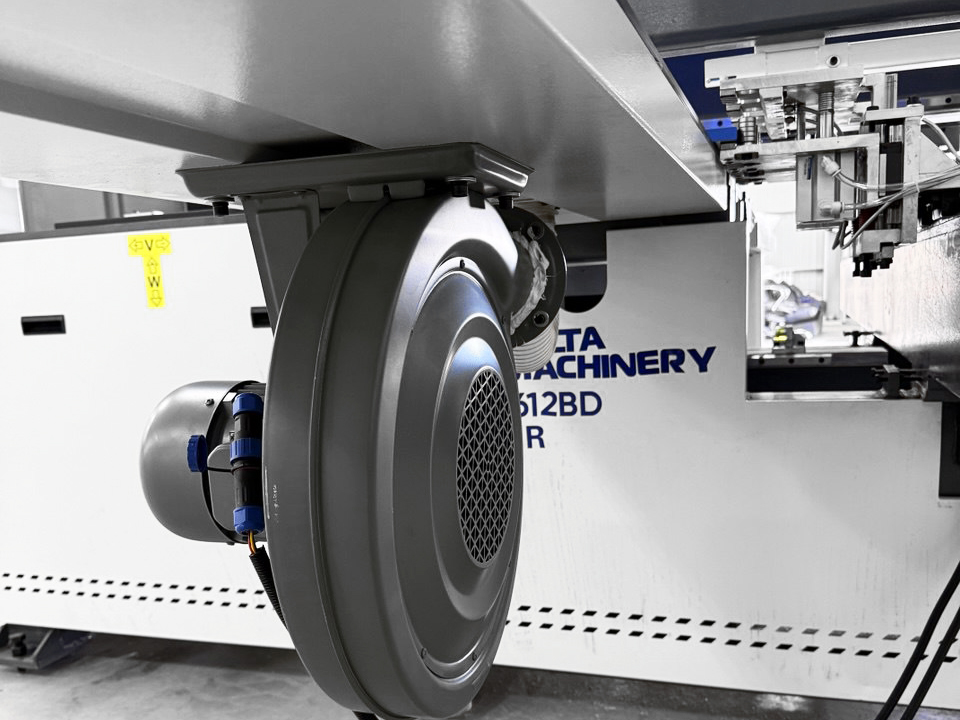

СИСТЕМА ПОДДУВА
Подающий стол оборудован системой поддува, это позволяет без особых усилий подавать деталь, находящуюся на «воздушной подушке» в зону обработки и избегать царапин на поверхности ма-териала.

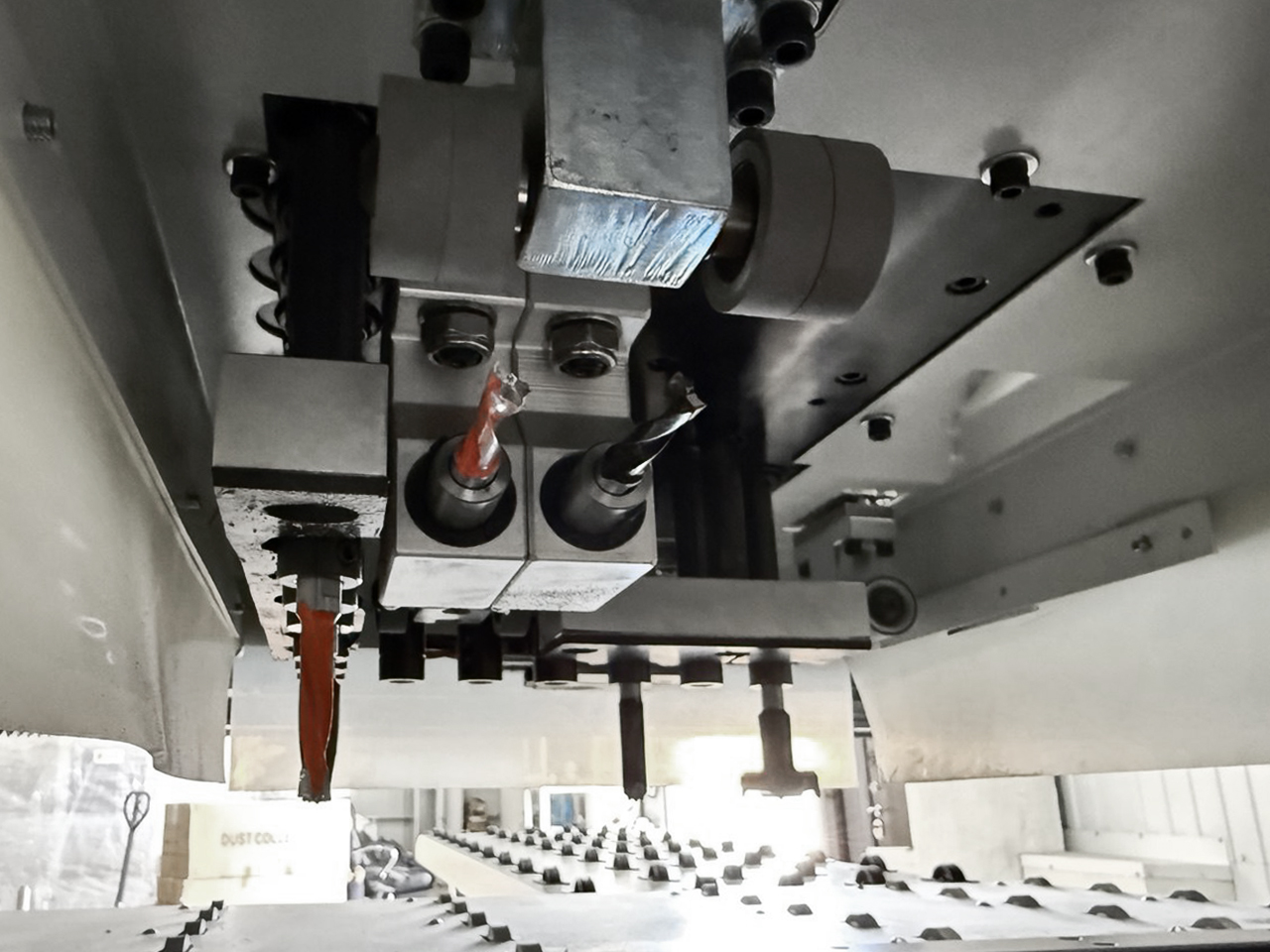

СВЕРЛИЛЬНЫЕ ГРУППЫ
Две сверлильных группы: одна верхняя и одна нижняя + фрезерный узел и пазовальная пила в стандартной ком-плектации.
Конфигурация верхней сверлильной головы:
- 12 вертикальных шпинделей
- 4+4 горизонтальных шпинделей
- Фрезерный узел 2,2 кВт
Конфигурация нижней сверлильной головы:
- 7 вертикальных шпинделей
- Пазовальная пила

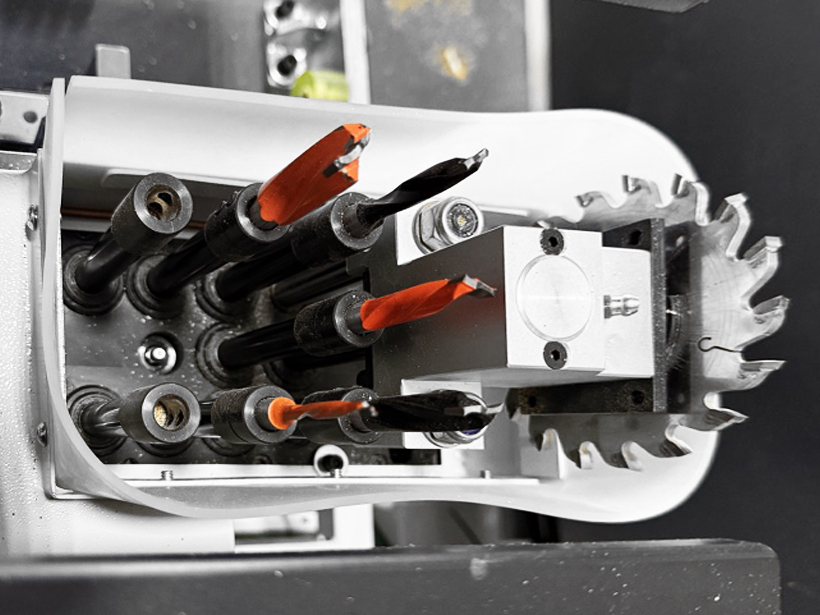

ПАЗОВАЛЬНАЯ ПИЛА
Для выполнения быстрых пазовальных работ, нижняя рабочая группа станка оснащена пазовальной пилой.
КОМПОНОВКА ОДНОЙ ВЕРХНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ
12 вертикальных + 8 (4+4) горизонталь-ных шпинделей.
Фрезерный узел.

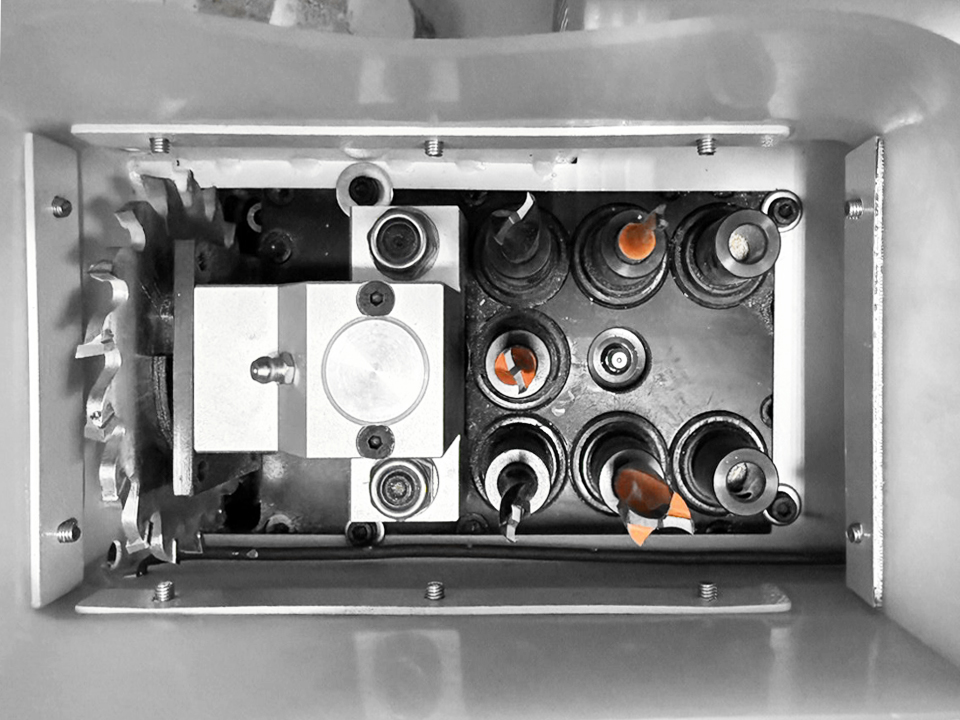

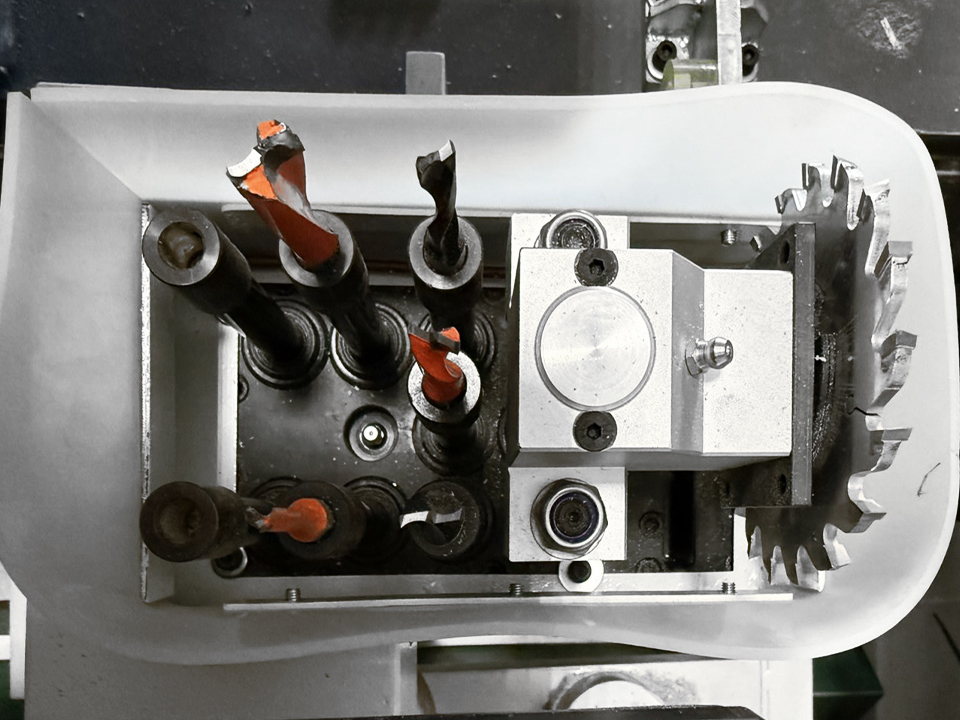

КОМПОНОВКА НИЖНЕЙ СВЕРЛИЛЬНОЙ ГРУППЫ
7 вертикальных шпинделей.
Пазовальная пила.
ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ
Пневматические захваты надежно удерживает и точно перемещают деталь в процессе обработки. Надежная конструкция с качественными направляющими и линейными подшипниками перемещения, обеспечивает высокую скорость «перехвата» детали, уменьшая время цикла обработки.

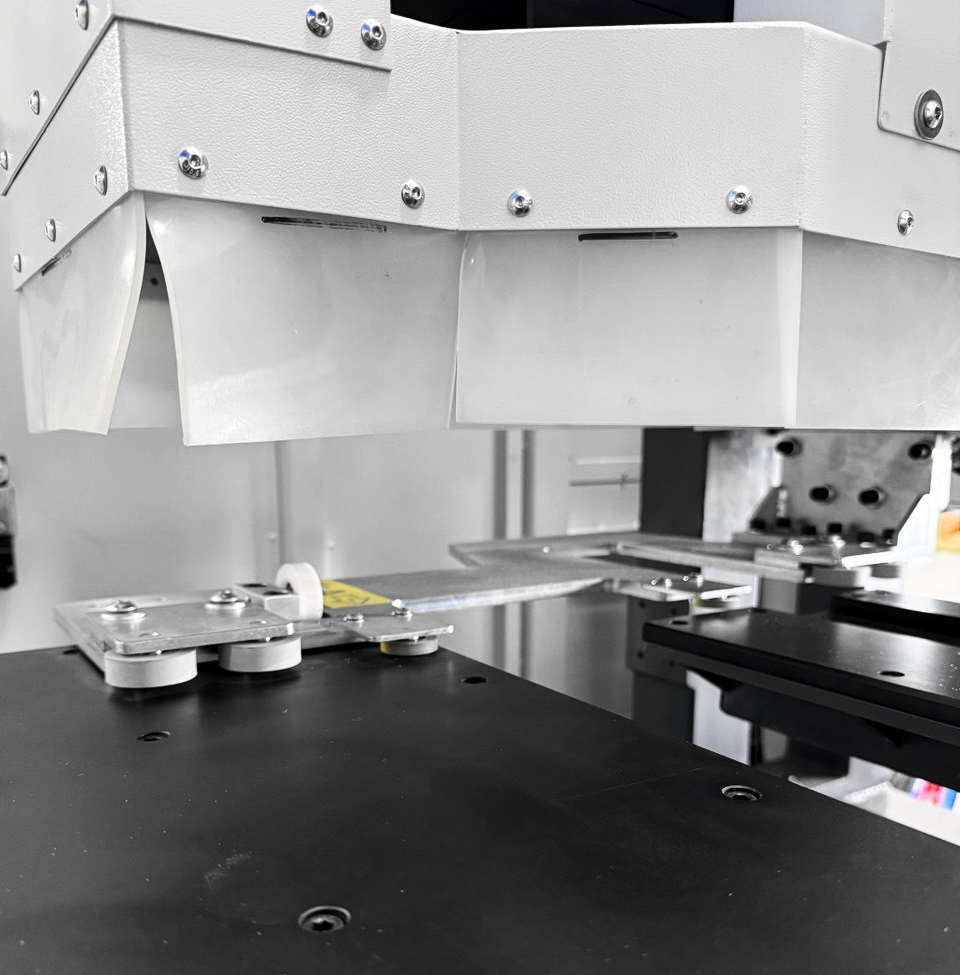

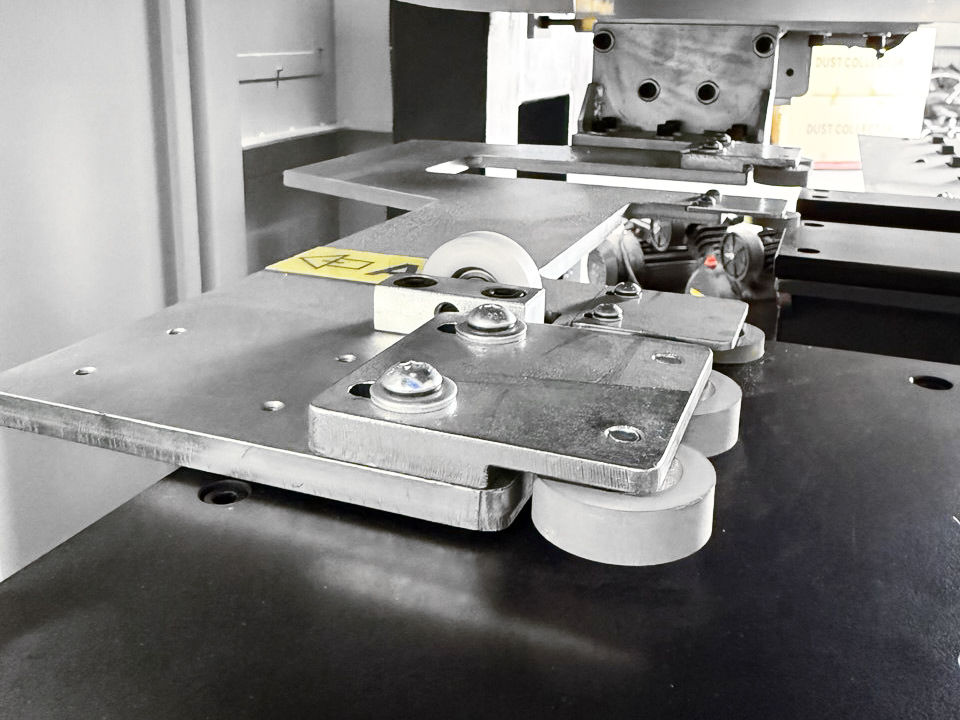

БОКОВОЙ УПОР
Программно-управляемый боковой упор с обрезиненными роликами для надежного и точного позиционирования детали.

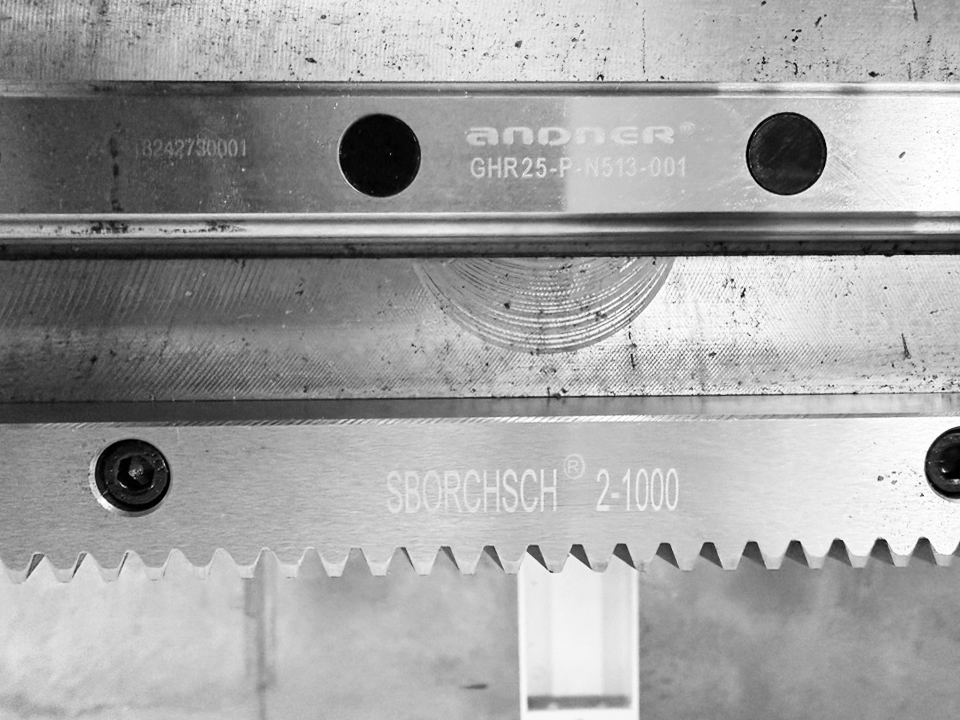

НАПРАВЛЯЮЩИЕ
Линейные направляющие для точного перемещения.

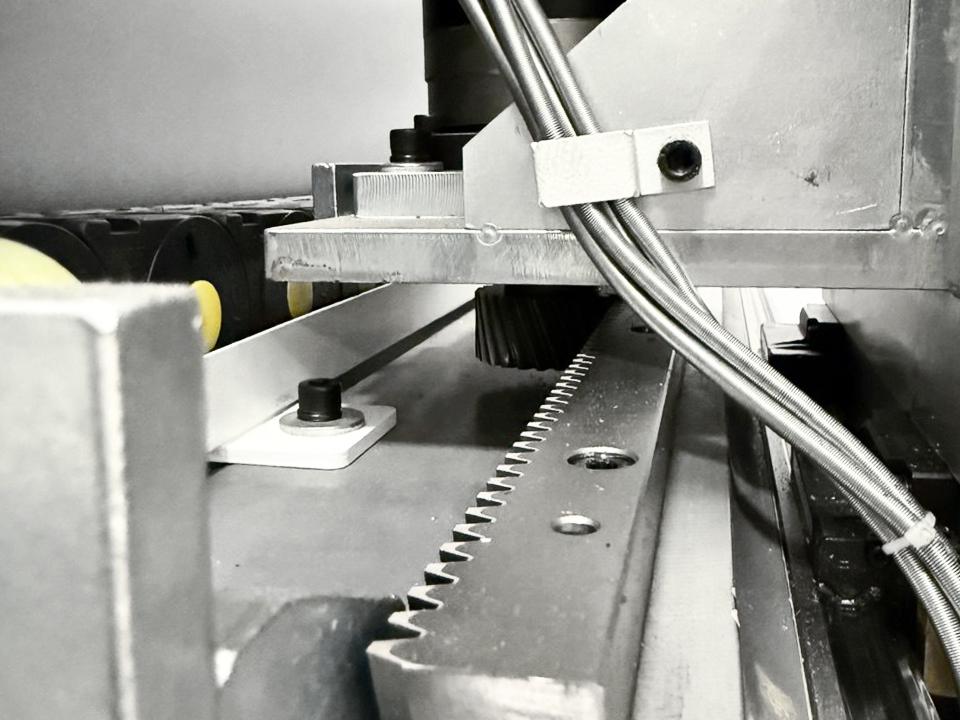

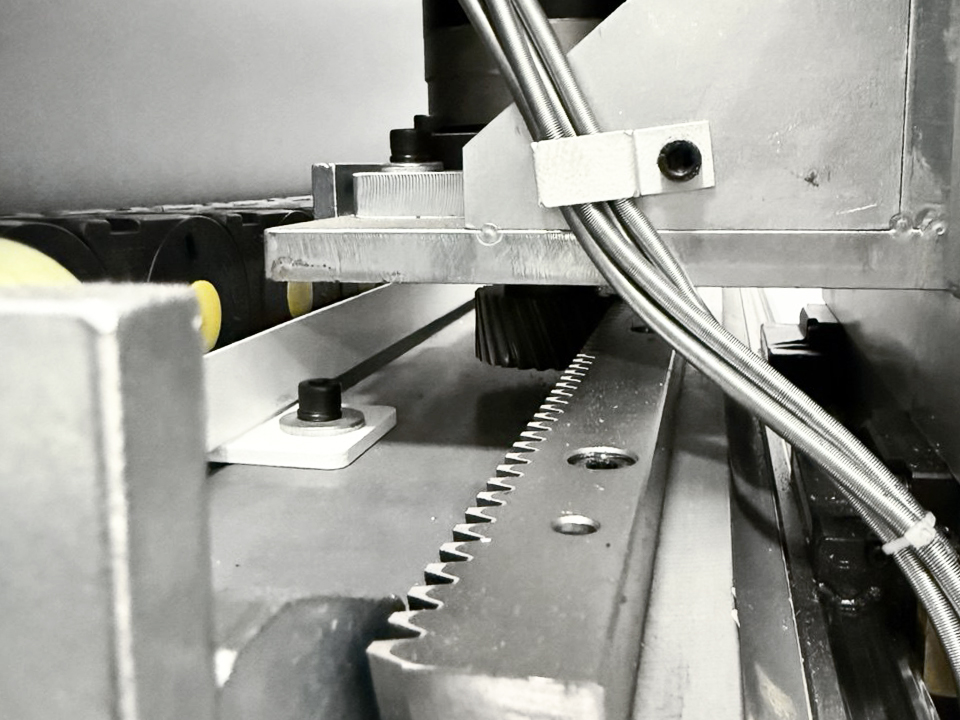

СИСТЕМА ПЕРЕМЕЩЕНИЯ ПО ОСИ Y
Ось Y перемещается по косозубой рейке, которая обладает большой несущей способностью, стабильно работает на высоких скоростях и обладает более высокой точностью.
ПЕРЕМЕЩЕНИЕ ОСИ ПО Z
Ось Z приводится в действие усиленной винтовой парой с точностью, перемещающей сверлильную группу на высоких скоростях.
СЕРВОДВИГАТЕЛИ
На всех осях используются высококачественные серводвигатели.

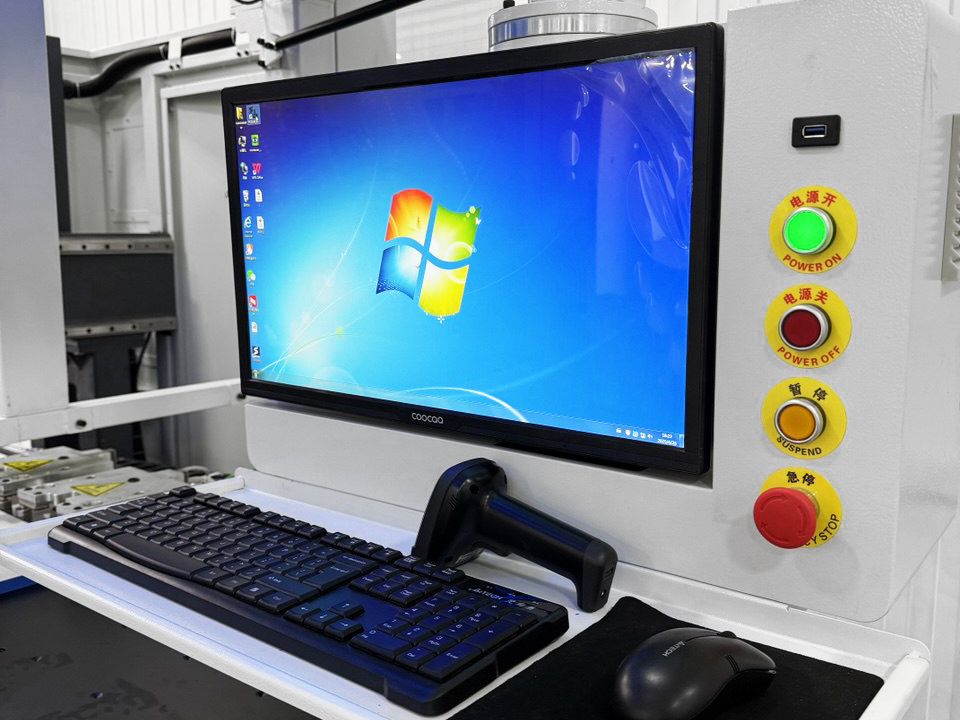

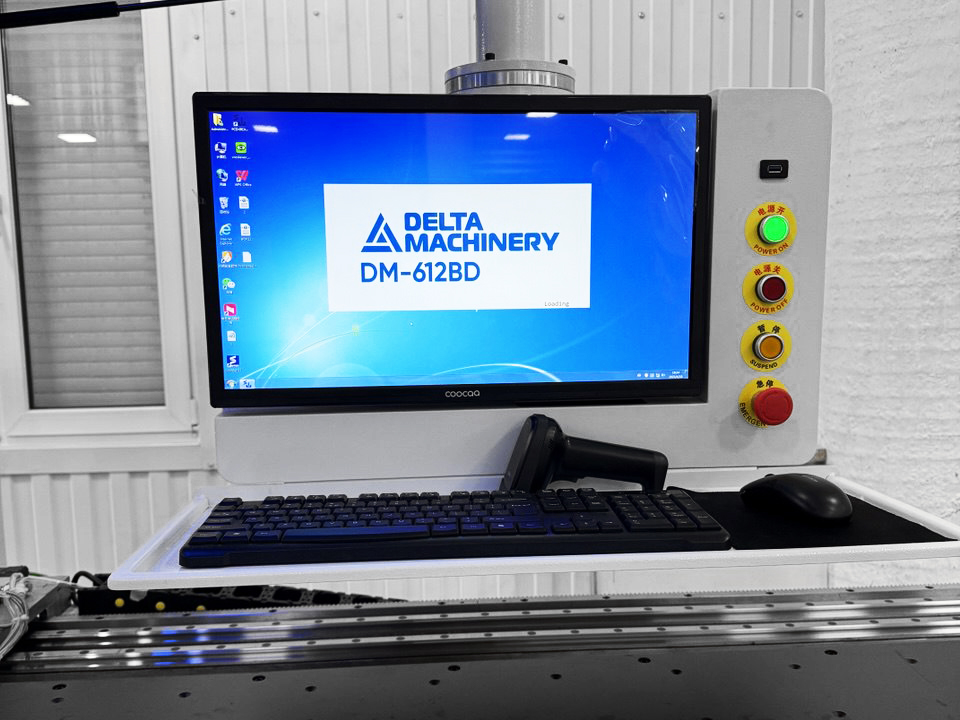

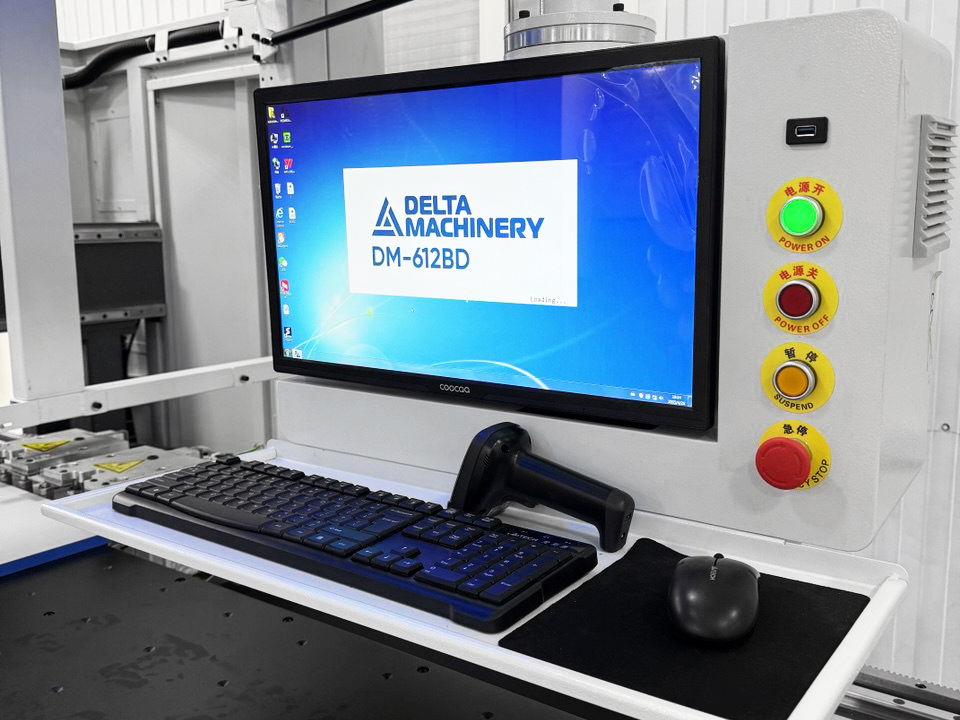

ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ НА БАЗЕ SYNTEC
Одна из самых надежных систем управления. Интуитивно понятный графический интерфейс системы обеспечивает высокую производительность и качество. Управление с помощью промышленного компьютера с программой оптимизации карт присадки.
-
Артикул
01-8362 -
Модель
DM-612BD -
Мощность, Вт
12000 -
Напряжение, В
380 -
Ко-во вертикальных шпиндилей
7831 -
Мощность сверлильной группы, Вт
2200 x 2 -
Давление воздуха, МПа
0,6 – 0,8 -
Мощность шпинделя фрезерного узла, Вт
2200 -
Посадочный размер фрезерного узла
ER 20 -
Кол-во оборотов фрезерного узла, об/мин
18000 -
Вертикальные шпиндели
12 (верх), 7 (низ) -
Горизонтальные шпиндели
по оси X 2+2 / по оси Y 2+2 (итого 8) -
Пазовальная пила
V -
Толщина детали, мм
10 - 55 -
Ширина детали, мм
50 - 1200 -
Длина детали, мм
150 - 3000
Транспортные данные
Габаритные размеры, мм: 4680х2510х2100
Вес, кг: 3200
