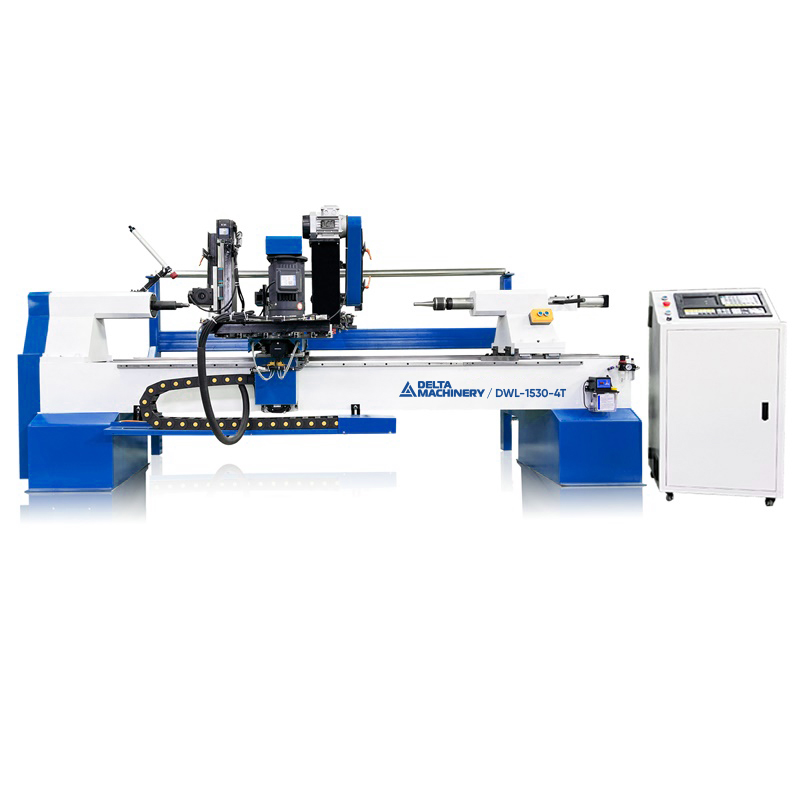

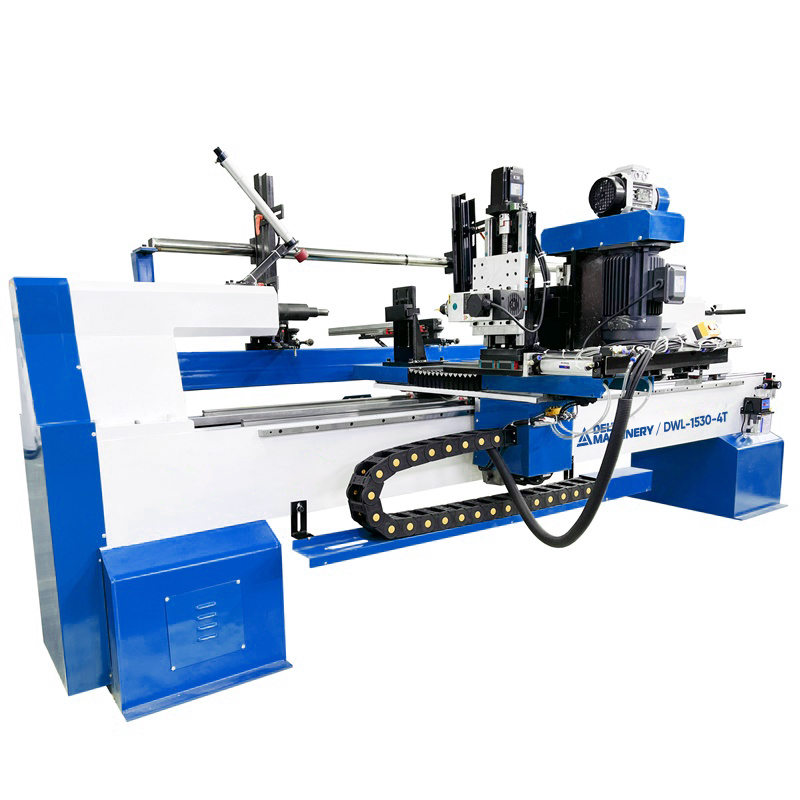

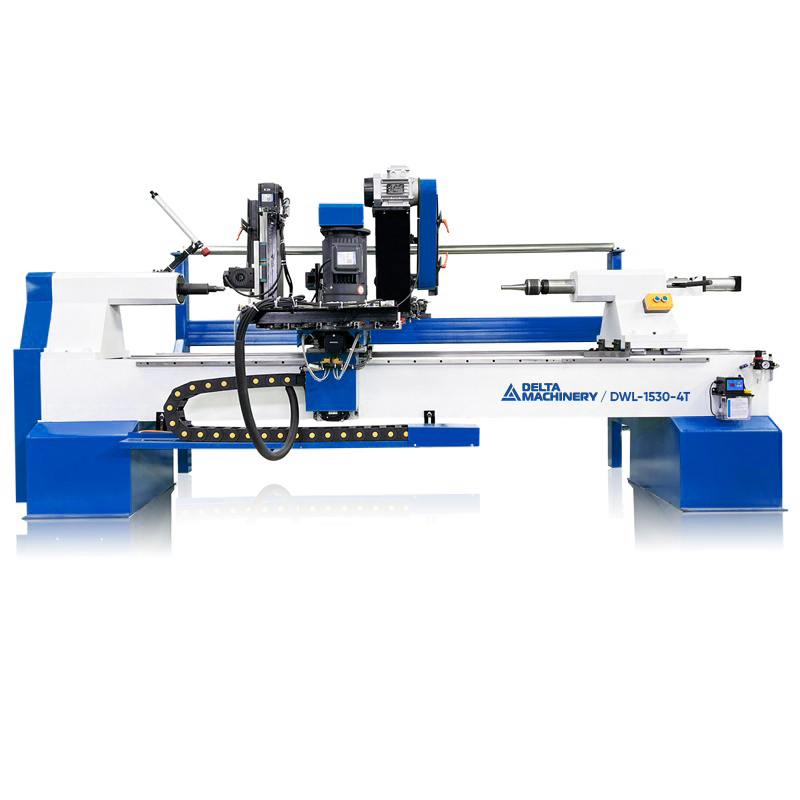

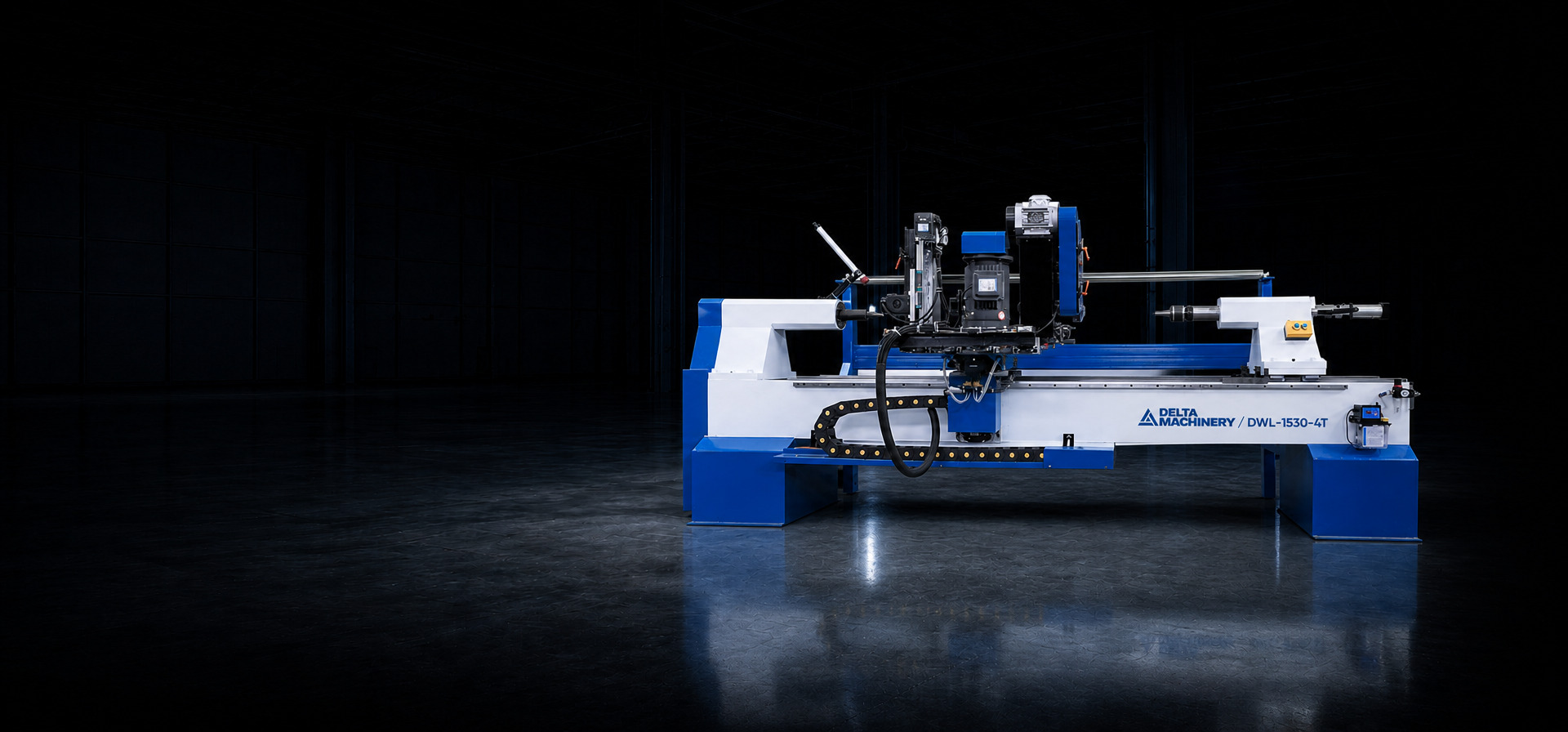

Токарный центр с ЧПУ с автозагрузкой заготовок DELTAMACHINERY DWL‑1530‑4T
По запросу
-
Описание
-
Технические характеристики
-
Видео
Назначение
Комплексная обработка заготовок из древесины за 1 установку точение – фрезерование – гравировка – сверление - формирование плоских и изогнутых граней заготовки, шлифование и др.
Применение
Фабрики по производству стульев, столов, мебельных комплектующих и других изделий из массива древесины
Схема обработки
Отличительные особенности
- Автоматическая загрузка заготовок из накопителя.
- Автоматическая обработка без шаблонов и ручного труда. Управление ЧПУ.
- Станок совмещает 3 типа обработки - точение резцами, фрезерование шпинделями и финишная шлифовка.
- Управляемый резец для токарной обработки
- Фрезерный шпиндель для спиралей, проточек, канавок, узоров, рисунков в т.ч. на плоскости
- Шлифовальный узел со съемными лепестковыми абразивными элементами
- Обработка заготовки всеми агрегатами за одну установку.
- Пневматический зажим заготовки в центрах – быстро и надежно
- Чугунная станина массой 1800 кг исключает возникновение вибраций даже при изготовлении массивных балясин
- Перемещение рабочих органов по всем осям через высокоточные ШВП по линейным направляющим
-
В комплекте стойка - промышленная система управления CT1000
(Возможность использовать распространенные программы, например ArtCam для создания G-кодов).
Конструктивные особенности
СТАНИНА
Чугунная станина массой 1800 кг исключает возникновение вибраций даже при изготовлении массивных балясин
ТОКАРНЫЕ РЕЗЦЫ
Станок оснащен двумя резцами, которые обеспечивают быструю и точную первичную обработку
ВЫСОКОЧАСТОТНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ
Мощность шпинделя 3,5 кВт, это позволяет делать фрезеровку различной сложности и больших съемов древесины
СТРОГАЛЬНЫЙ УЗЕЛ
Строгание производится массивной насадной шейперной фрезой. Данный тип инструмента позволяет снимать большой слой материала, что значительно ускоряет процесс обработки.
ЩЕТОЧНЫЙ ШЛИФОВАЛЬНЫЙ УЗЕЛ
Финальная операция шлифования исключает ручной труд и повышает производительность
ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ (ЗАДНЯЯ БАБКА)
Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке
МАГАЗИН ЗАГОТОВОК
Обеспечивает бесперебойную подачу заготовок в зону обработки
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И СЕРВОПРИВОДА
Станок оснащен полноценными сервоприводами DORNA и линейными направляющими 25 мм сечением марки HIWIN, что позволяет добиться высокой точности обработки
ПРОМЫШЛЕННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
Надежная промышленная система управления 1000CT учитывает класс данного оборудования и соответствует требованиям мощных агрегатов станка. Позволяет использовать различные программы, например ArtCam для создания G-кодов
ЭЛЕКТРОКОМПОНЕНТЫ СТАНКА
На оборудовании используется одни из самых надежных комплектующих в мире SCHNEIDER Electric и CHINT
БЛОК ПОДГОТОВКИ ВОЗДУХА
Для обеспечения стабильной работы всех пневмоцилиндров на станке предусмотрен блок для сушки и смазки сжатого воздуха.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Позволяет дистанционно осуществлять смазку узлов станка в автоматическом режиме
Конструктивные особенности
https://delta-tehno.ru
СТАНИНА
Чугунная станина массой 1800 кг исключает возникновение вибраций даже при изготовлении массивных балясин
ТОКАРНЫЕ РЕЗЦЫ
Станок оснащен двумя резцами, которые обеспечивают быструю и точную первичную обработку
ВЫСОКОЧАСТОТНЫЙ ФРЕЗЕРНЫЙ УЗЕЛ
Мощность шпинделя 3,5 кВт, это позволяет делать фрезеровку различной сложности и больших съемов древесины
СТРОГАЛЬНЫЙ УЗЕЛ
Строгание производится массивной насадной шейперной фрезой. Данный тип инструмента позволяет снимать большой слой материала, что значительно ускоряет процесс обработки.
ЩЕТОЧНЫЙ ШЛИФОВАЛЬНЫЙ УЗЕЛ
Финальная операция шлифования исключает ручной труд и повышает производительность
ПНЕВМАТИЧЕСКИЙ ЗАЖИМ ЗАГОТОВКИ (ЗАДНЯЯ БАБКА)
Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке
МАГАЗИН ЗАГОТОВОК
Обеспечивает бесперебойную подачу заготовок в зону обработки
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И СЕРВОПРИВОДА
Станок оснащен полноценными сервоприводами DORNA и линейными направляющими 25 мм сечением марки HIWIN, что позволяет добиться высокой точности обработки
ПРОМЫШЛЕННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
Надежная промышленная система управления 1000CT учитывает класс данного оборудования и соответствует требованиям мощных агрегатов станка. Позволяет использовать различные программы, например ArtCam для создания G-кодов
ЭЛЕКТРОКОМПОНЕНТЫ СТАНКА
На оборудовании используется одни из самых надежных комплектующих в мире SCHNEIDER Electric и CHINT
БЛОК ПОДГОТОВКИ ВОЗДУХА
Для обеспечения стабильной работы всех пневмоцилиндров на станке предусмотрен блок для сушки и смазки сжатого воздуха.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Позволяет дистанционно осуществлять смазку узлов станка в автоматическом режиме
-
Артикул
02-8773 -
Модель
WL-1530-4T -
Производитель
DELTAMACHINERY -
Страна производства
Китай -
Мощность, Вт
550 -
Напряжение, В
220 -
Суммарная мощность, Вт
13500 -
Длина обработки, мм
1500 -
Тип передачи
Планетарный редуктор SHIMPO -
Ко-во вертикальных шпиндилей
7831 -
Тип электродвигателей перемещения
Полноценные серводвигатели DORNA -
Давление воздуха, МПа
0,8 -
Вес (брутто), кг
67
Транспортные данные
Габаритные размеры, мм: 3550 x 2250 x 1750
Вес, кг: 1800
