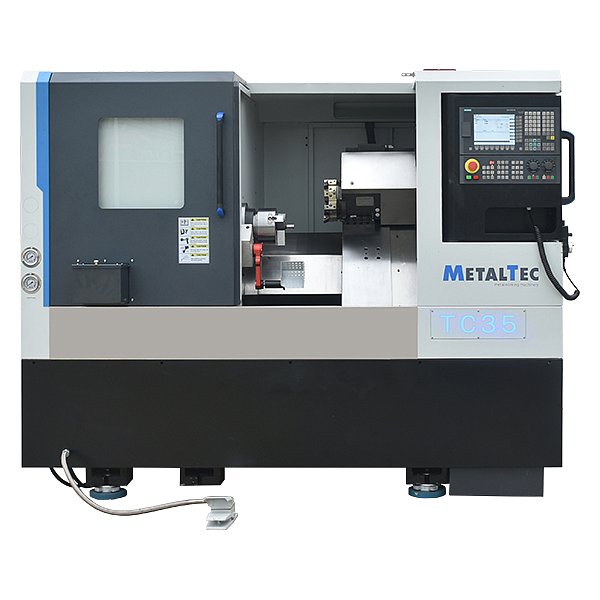

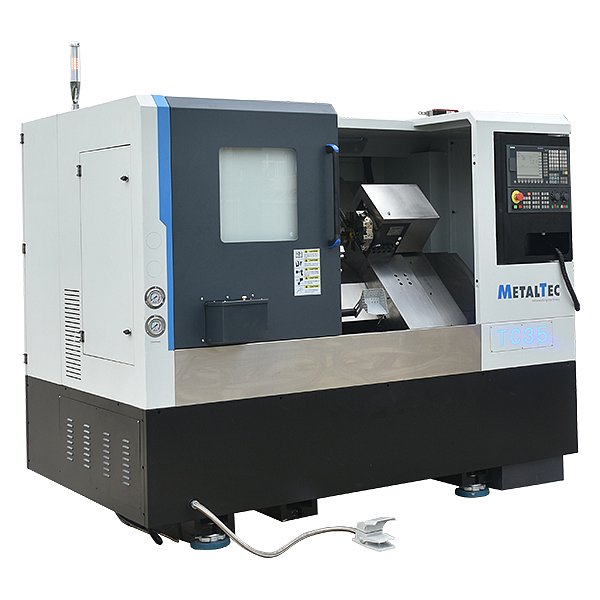

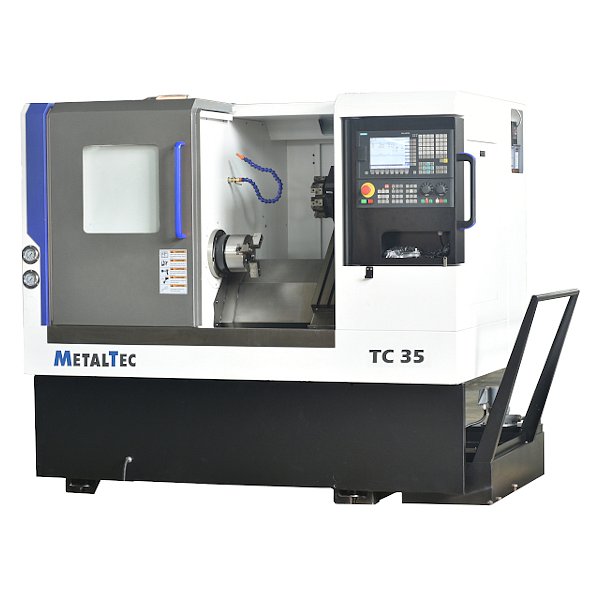

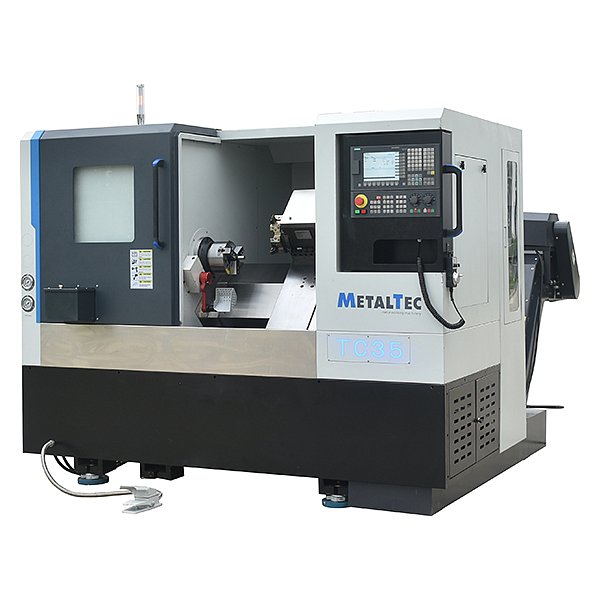

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 35 (ПРОФИ)

Артикул: 46185

Краткие характеристики:

Ø обработки: 350 мм

Станина: Наклонная

Расстояние между центрами: 250 мм

Мощность двигателя: 5,5 / 7,5 кВт

Патрон: Гидравлический

Тип направляющих: Качения

Вес: 1500 кг

Прайс-лист (.xls 0 Kb)

18 575 278 ₸ шт. 17 669 167 ₸ шт.

Заказать

Назначение

Токарный станок с ЧПУ - MetalTec TC 35 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Применение

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия
Эргономичный дизайн и удобное расположение основных модулей станка
Станок компактный, занимает мало пространства на производстве
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель для стабильной и высоко производительной работы
Система установки и смены инструмента для решения технических задач любой сложности
Подача смазочно-охлаждающей жидкости в зону резки
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54

Особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
Направляющие качения 35 мм (Тайвань)
Шарико-винтовая пара d32 мм (Тайвань)
Полное кабинетное ограждение
Проходное отверстие шпинделя 40 мм
Станина имеет индукционную закалку с твердостью> HRC 55
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

Комплектация

Комплектации	ПРОФИ
КАБИНЕТНОЕ ОГРАЖДЕНИЕ	+
ГИДРАВЛИЧЕСКИЙ ПАТРОН 160 ММ	+
8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА	+
СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 5,5 / 7,5 кВт	+
ПРИВОДНАЯ СИСТЕМА SIEMENS	+
НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА	+
НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)	+
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ	+
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ	+
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА	+
ДЕТАЛЕУЛОВИТЕЛЬ	+

Конструктивные особенности

**КАБИНЕТНОЕ ОГРАЖДЕНИЕ**

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.

Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.

Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

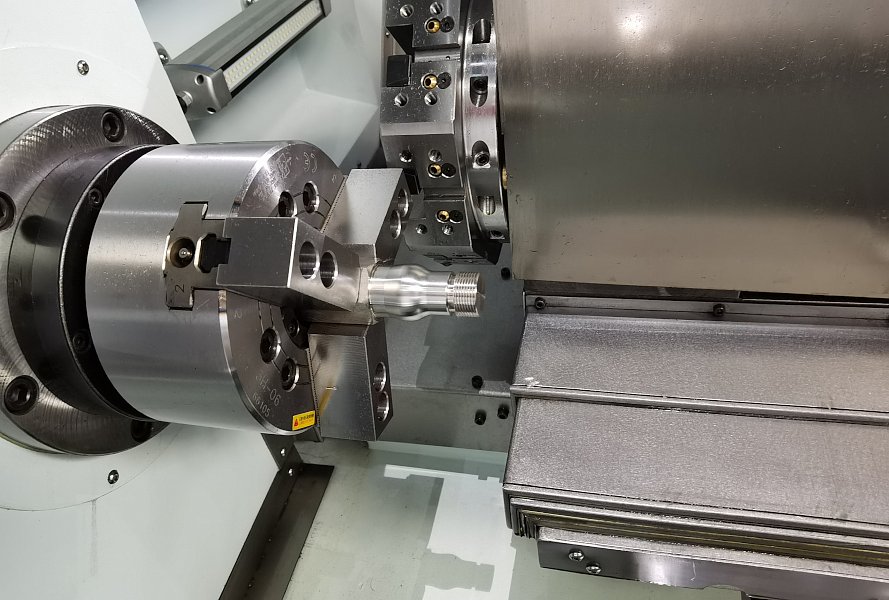

**ГИДРАВЛИЧЕСКИЙ ПАТРОН 160 ММ**

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 – 0,08 мм

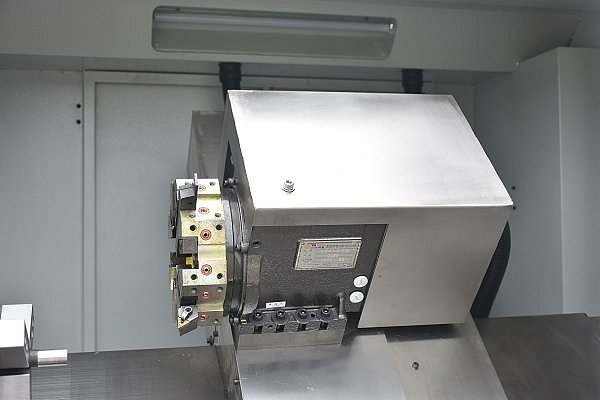

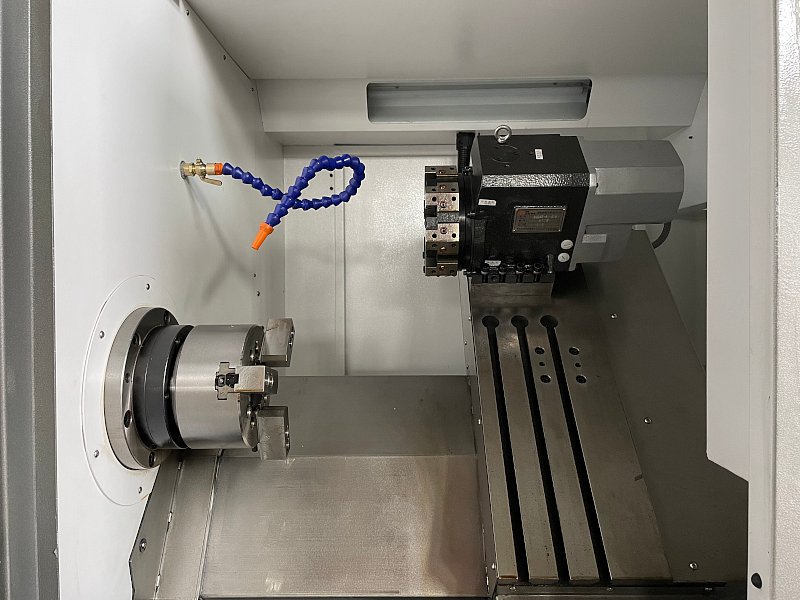

**8 - МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА**

Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х, 6-ти позиционной.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм и расточными блоками диаметром 25 мм.

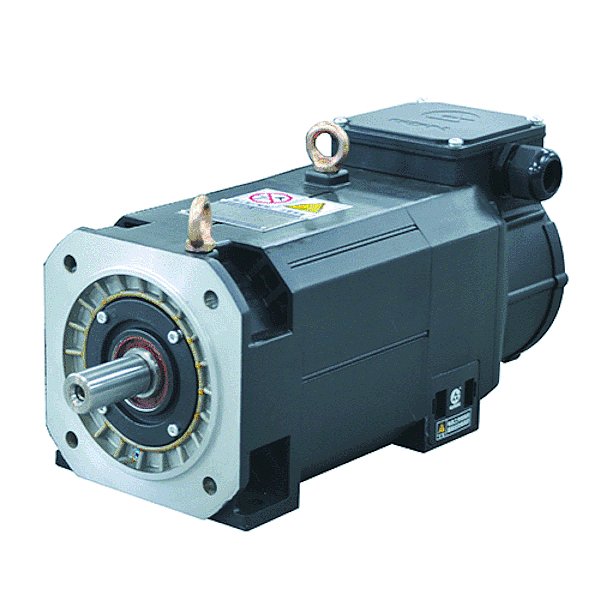

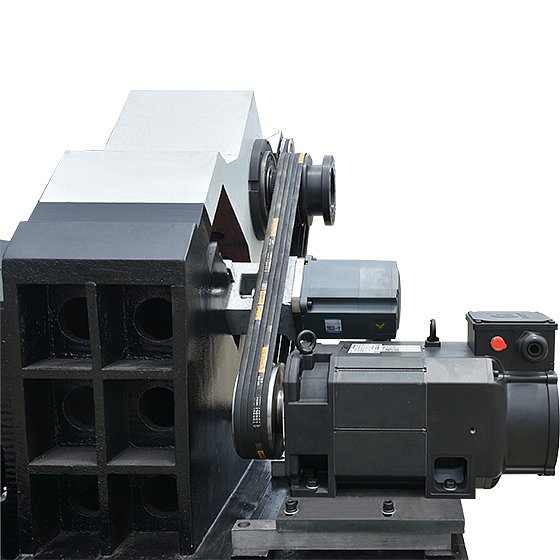

**СЕРВОДВИГАТЕЛЬ ШПИНДЕЛЯ 5,5 / 7,5 кВт**

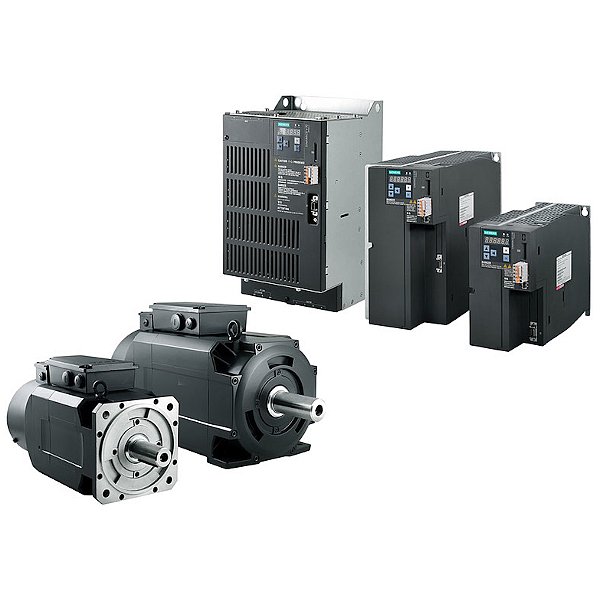

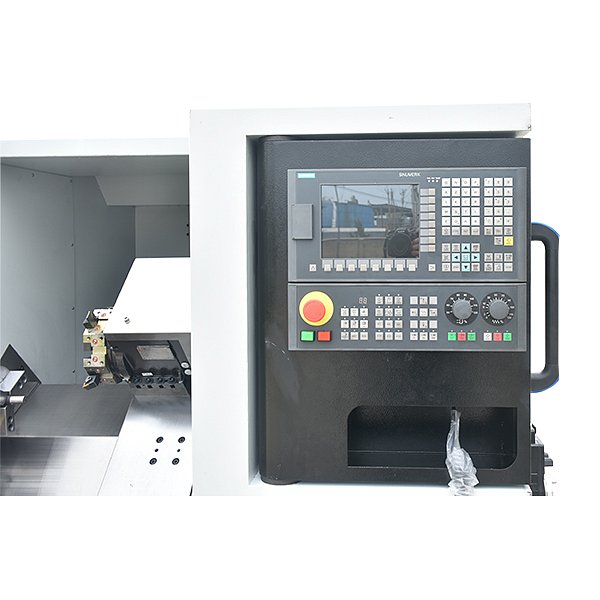

**ПРИВОДНАЯ СИСТЕМА SIEMENS**

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

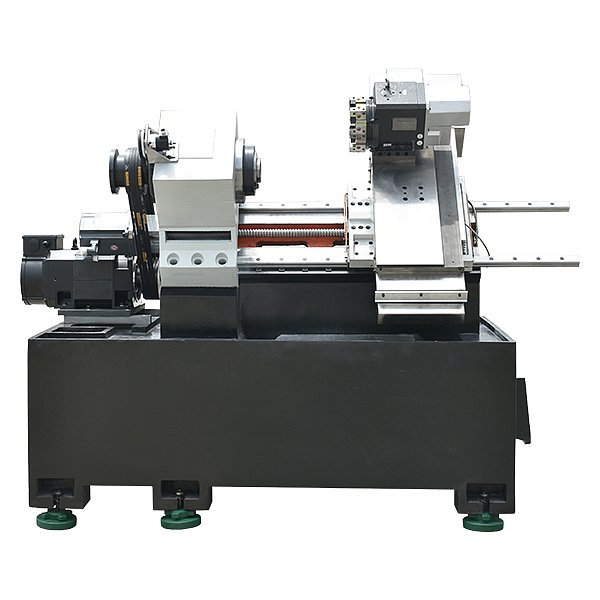

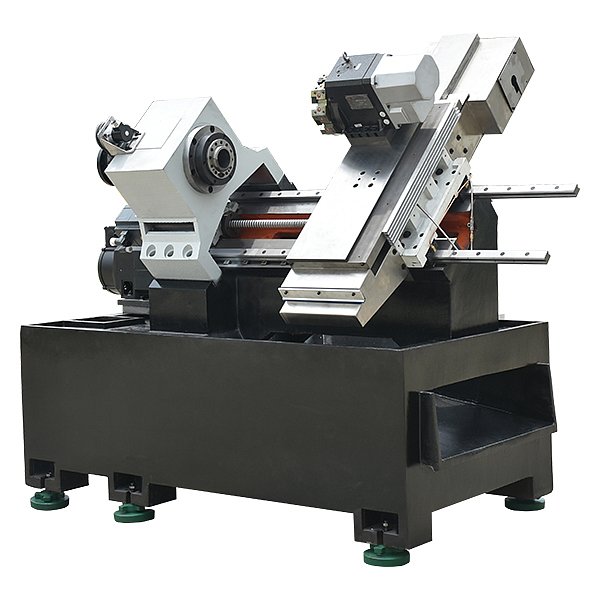

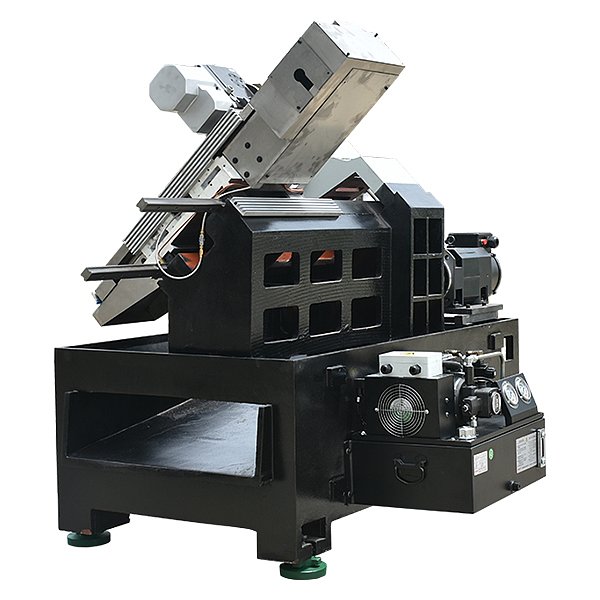

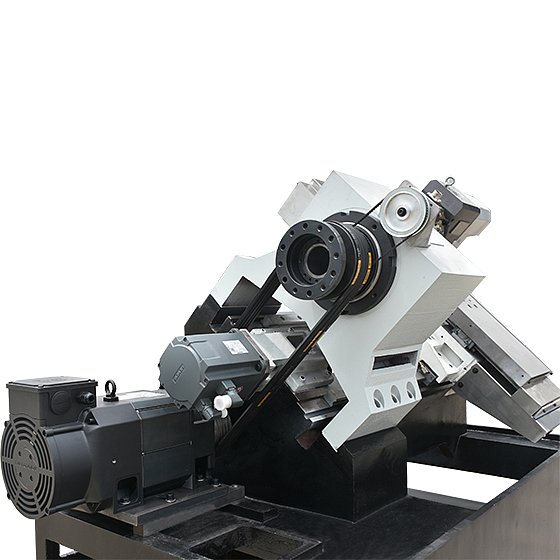

**НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА**

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термообработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

В стандартной комплектации станок оборудован виброопорами.

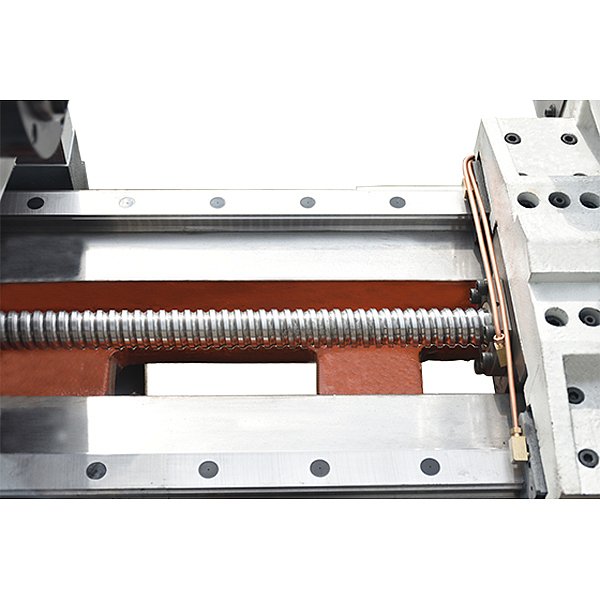

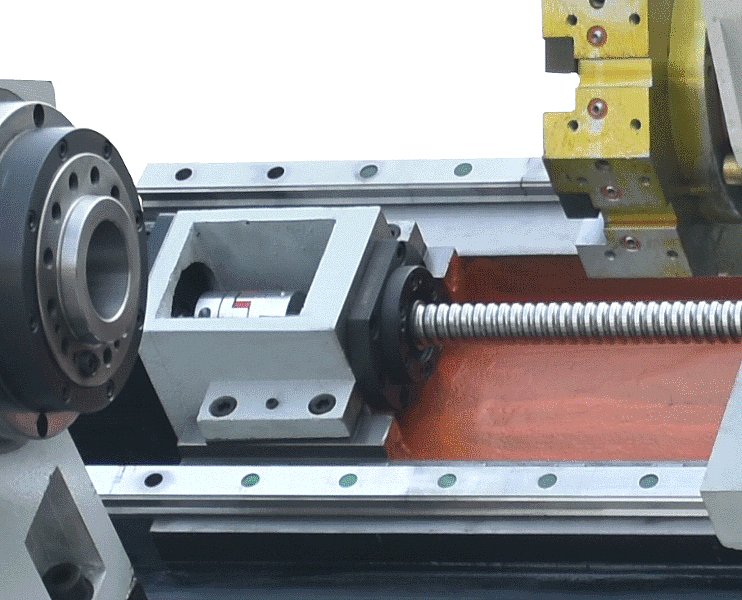

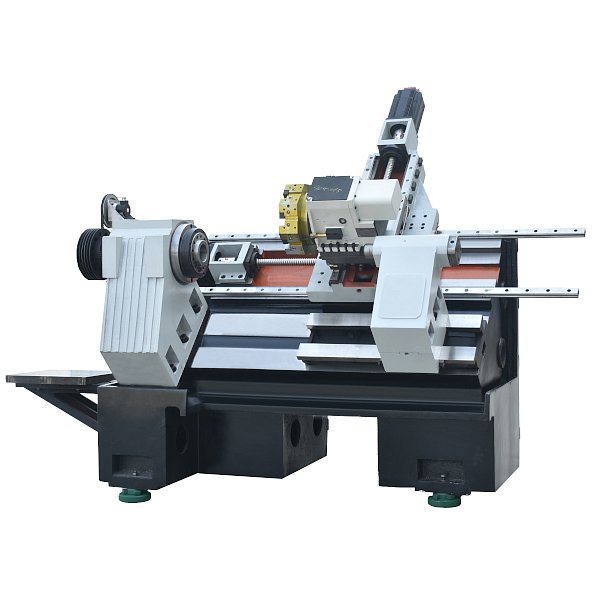

**НАПРАВЛЯЮЩИЕ КАЧЕНИЯ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ - HIWIN (Тайвань)**

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

**ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ**

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.

Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

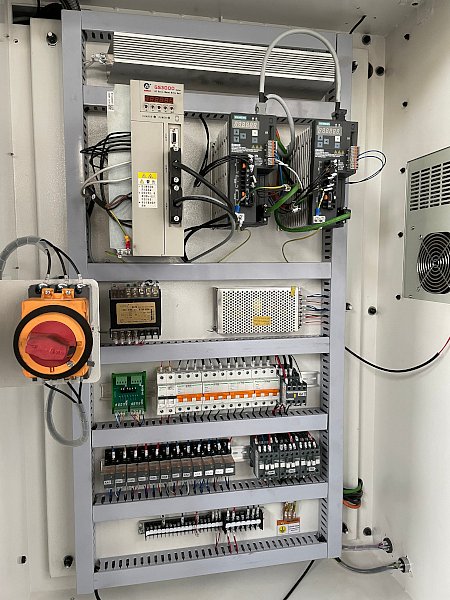

**ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ**

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.

На своем производстве мы не экономим на электрокомпонентах и используем комплектующие ведущих мировых производителей, что позволяет избежать помех и ошибок при обмене информацией с исполнительными механизмами.

Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).

Контакторы – Sсhneider (Франция).

Дополнительный опции

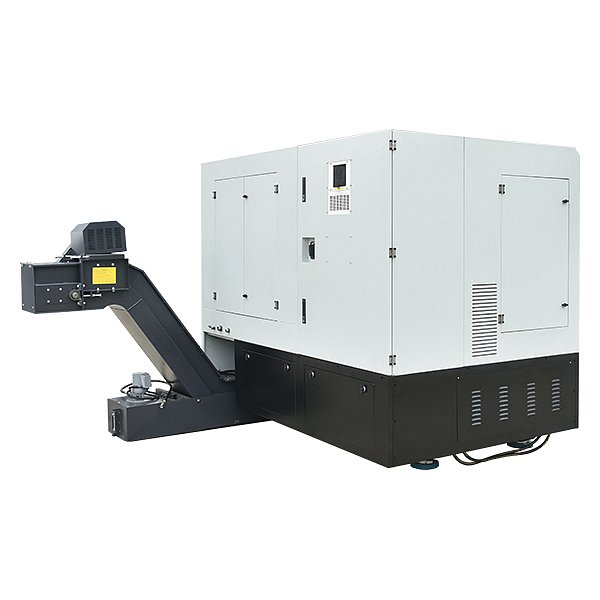

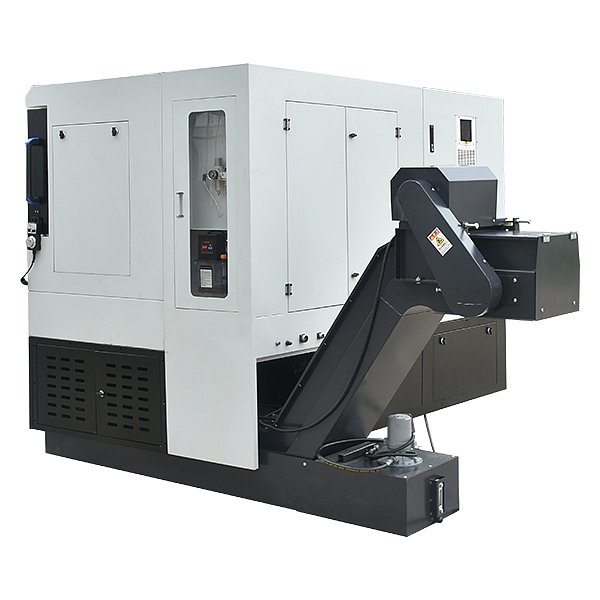

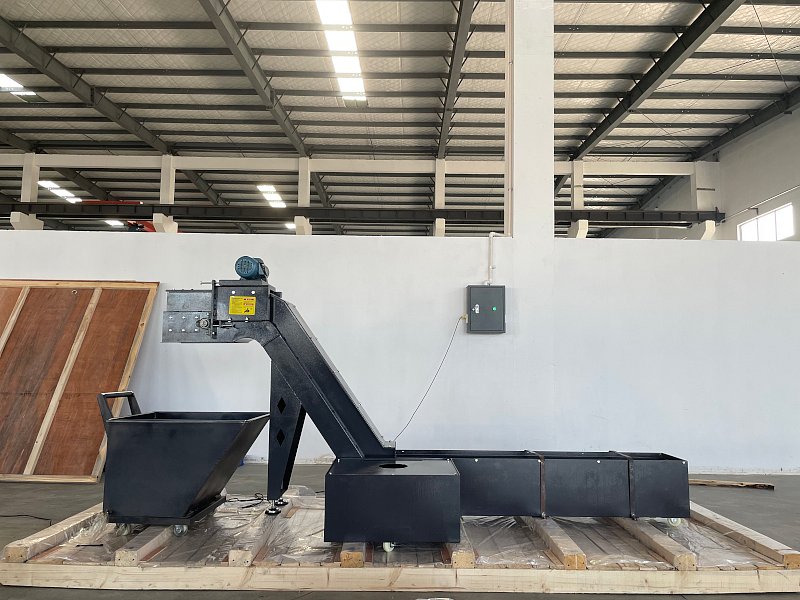

**ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА (ВКЛЮЧЕНА В КОМПЛЕКТАЦИЮ ПРОФИ)**

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

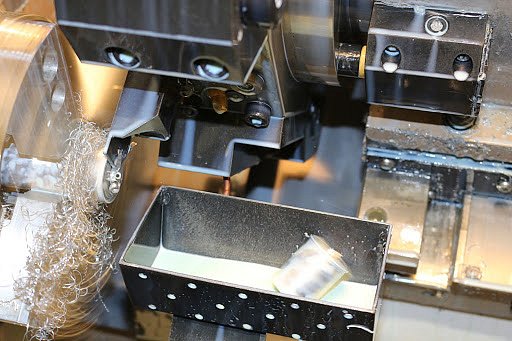

**ДЕТАЛЕУЛОВИТЕЛЬ (ВКЛЮЧЕНА В КОМПЛЕКТАЦИЮ ПРОФИ)**

Модель	ТС 35
Максимальный диаметр над станиной, мм	350
Макс. диаметр обработки детали типа «диск», мм	300
Максимальный диаметр над суппортом, мм	175
Расстояние между центрами, мм	250
Максимальная длинна точения, мм	200
Шпиндель
Максимальные обороты, об/мин	4000
Проходное отверстие шпинделя, мм	40
Торец шпинделя	A 2-5
Диаметр патрона, мм	160
Перемещение суппорта
Ход по оси Х, мм	350
Ход по оси Z, мм	250
X/Z ускоренное перемещение, м/мин	15 / 15
Инструментальный резцедержатель
Тип	8-ми позиционная револьверная голова
Количество инструмента, шт	8
Размер устанавливаемых державок, мм	20 x 20
СОЖ через револьверную голову	да
Двигатель
Тип двигателя шпинделя	Серводвигатель
Мощность двигателя, кВт	5,5 / 7,5
Габаритные размеры:
Тип станины	наклонная
Длина, мм	2660
Ширина, мм	1620
Высота, мм	2040
Вес, кг	1500
