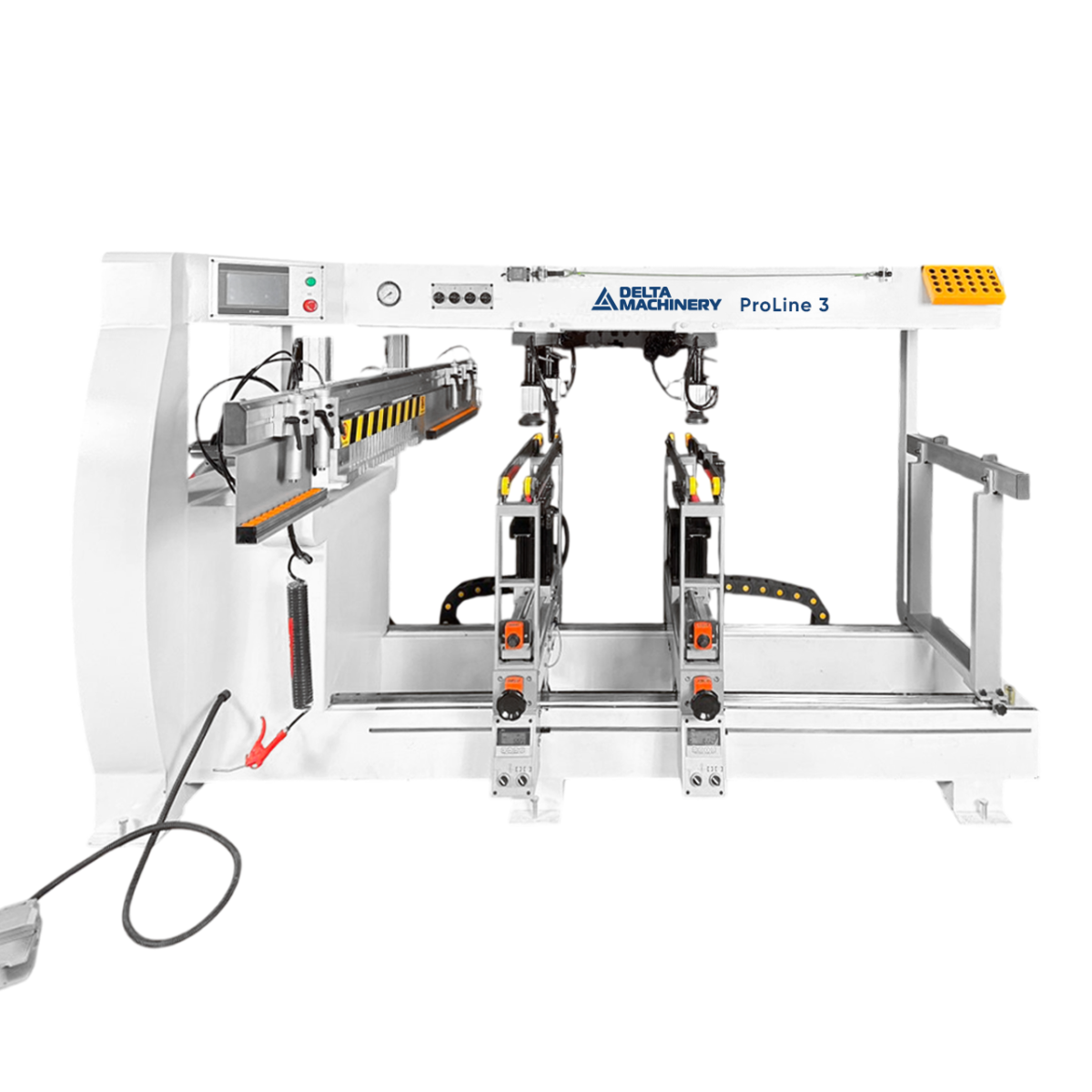

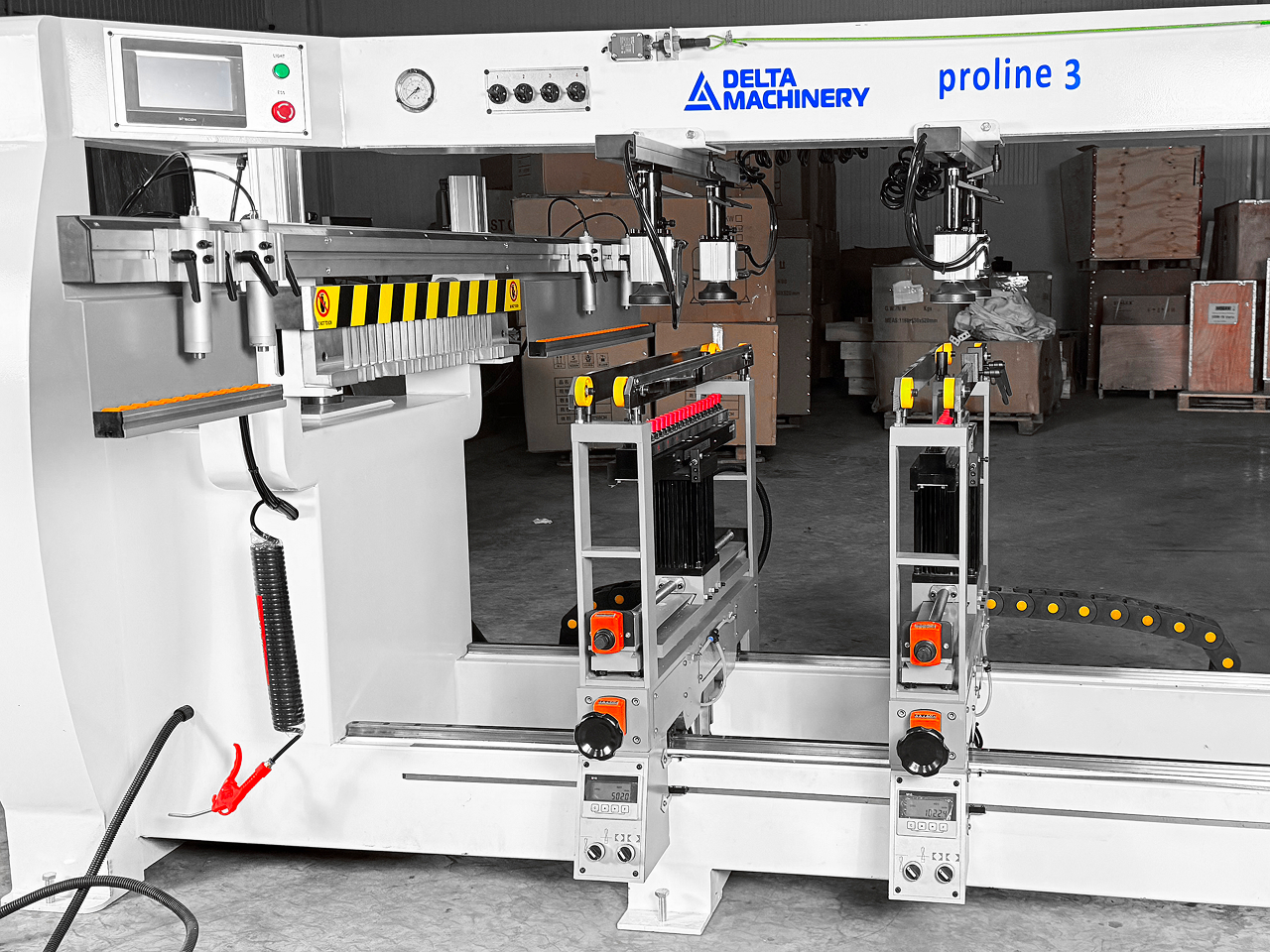

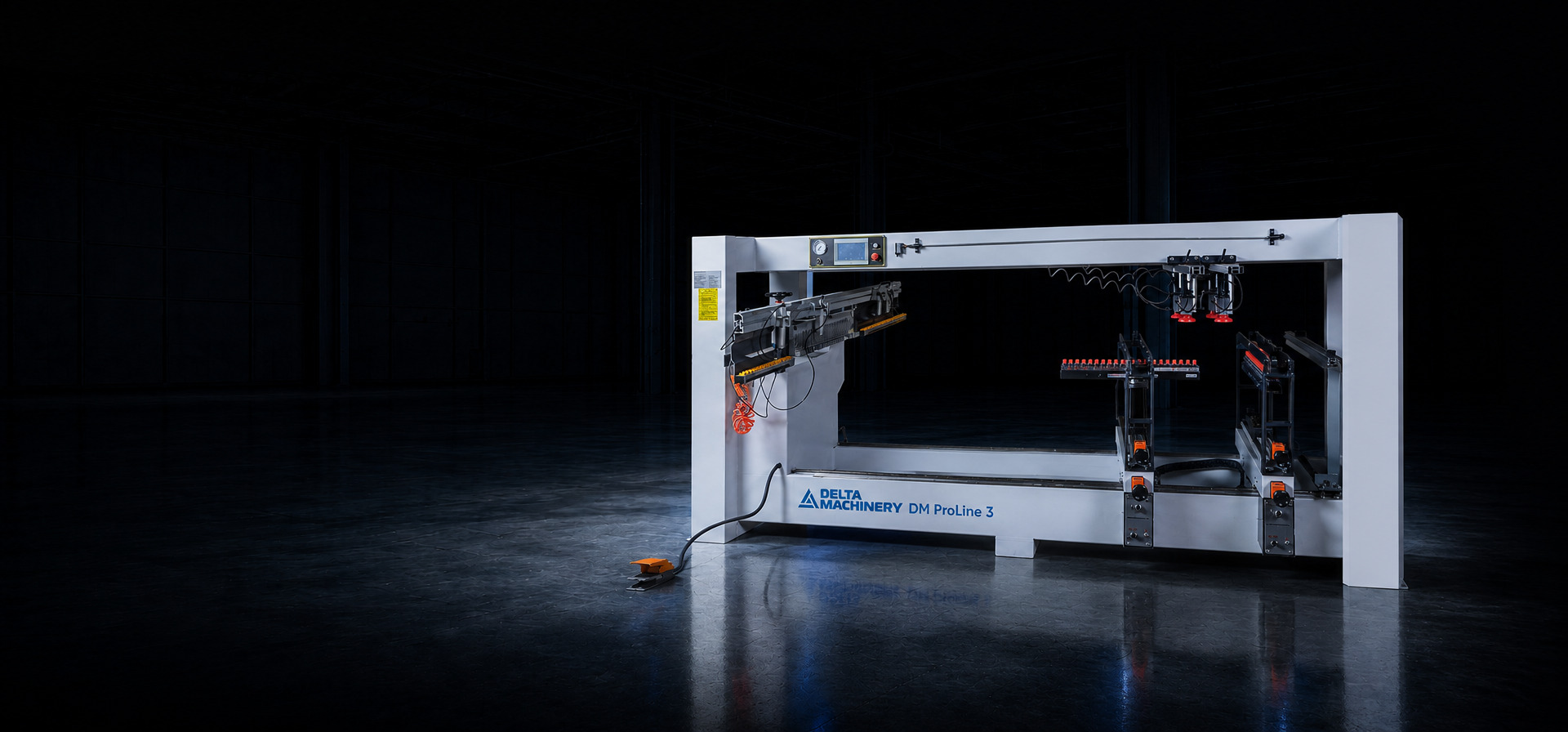

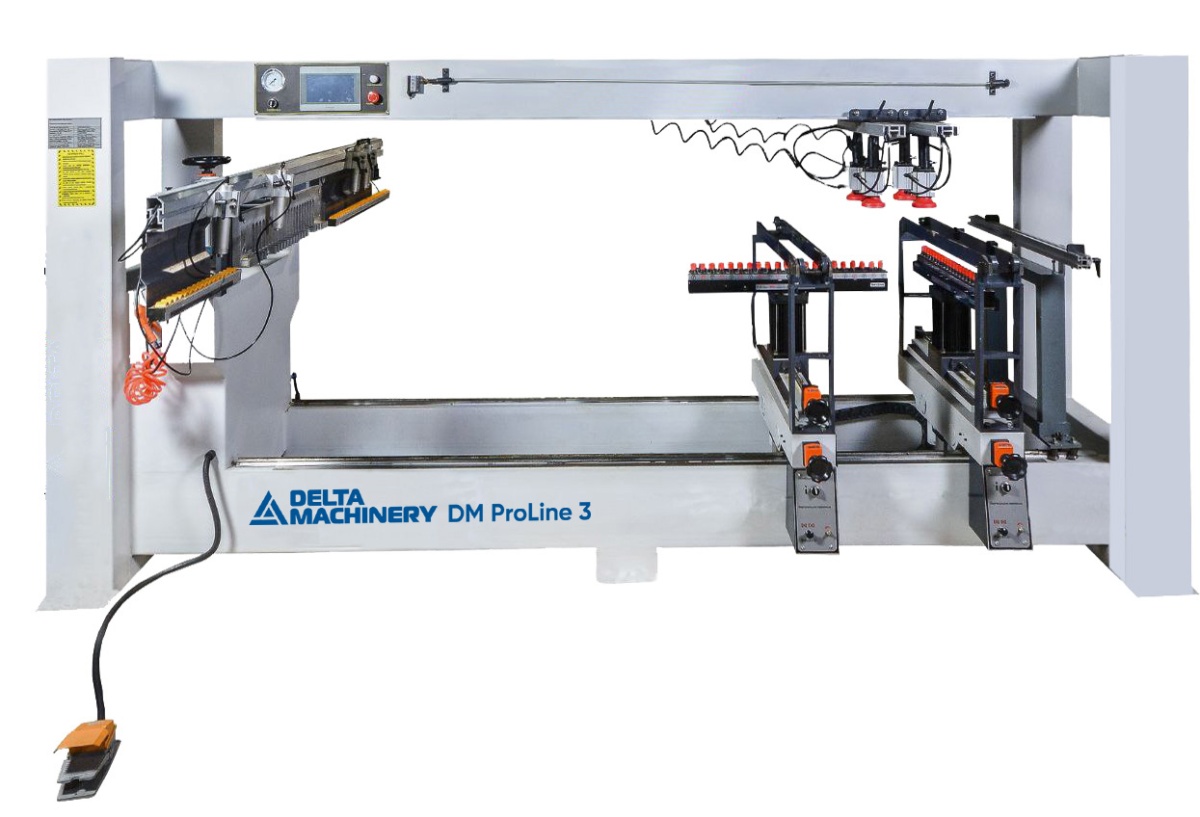

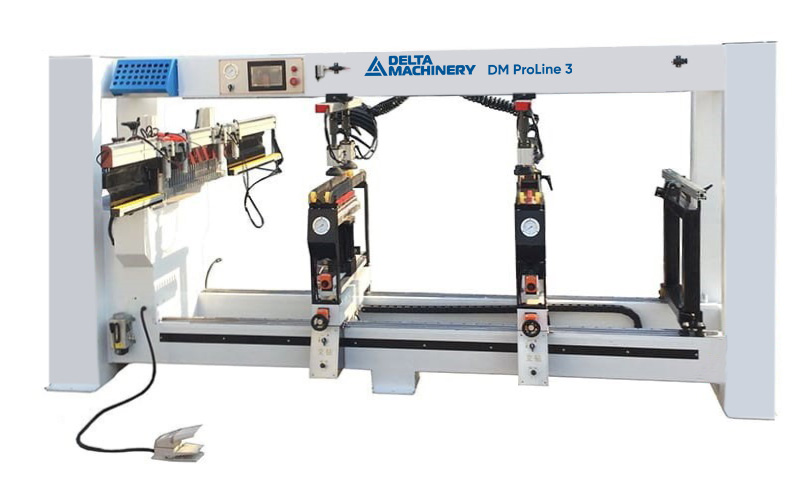

Сверлильно‑присадочный станок DELTAMACHINERY DM ProLine 3
По запросу
-
Описание
-
Технические характеристики
Назначение
Станок осуществляет сверление глухих и сквозных отверстий в поверхностях деталей и заготовок, произведенных из древесины, плитных и листовых материалов на ее основе. Возможно одновременное сверление в горизонтальной и вертикальной плоскостях. Работа станка осуществляется в полуавтоматическом режиме.
Применение
Применяется на предприятиях и в цехах по производству мебели с серийным и массовым выпуском продукции, станок обеспечивает сверление большинства карт присадки.
Отличительные особенности
- Высокая жесткость станины
- Мощные надежные привода
- Промышленный пульт управления с ЖК-дисплеем
- Безупречное качество и точность обработки
- Фиксация сверлильных групп осуществляется с помощью пневматики
- Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой
- Возможность поворота сверлильной группы на 90 градусов
- Станок прост в обслуживании и переналадке
Конструктивные особенности
https://delta-tehno.ru

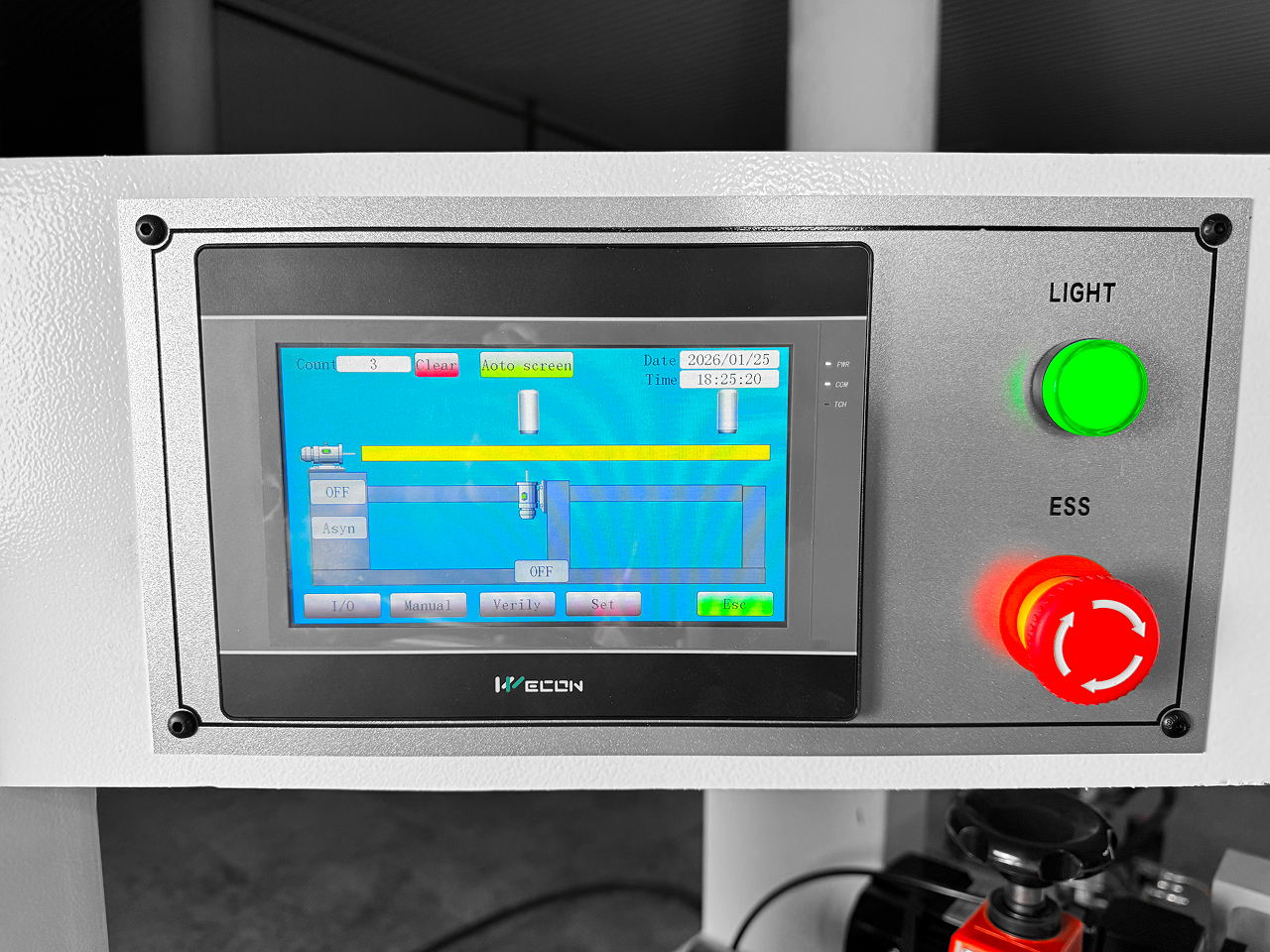

ПУЛЬТ УПРАВЛЕНИЯ
Управление сверлильными траверсами с помощью PLC пульта.

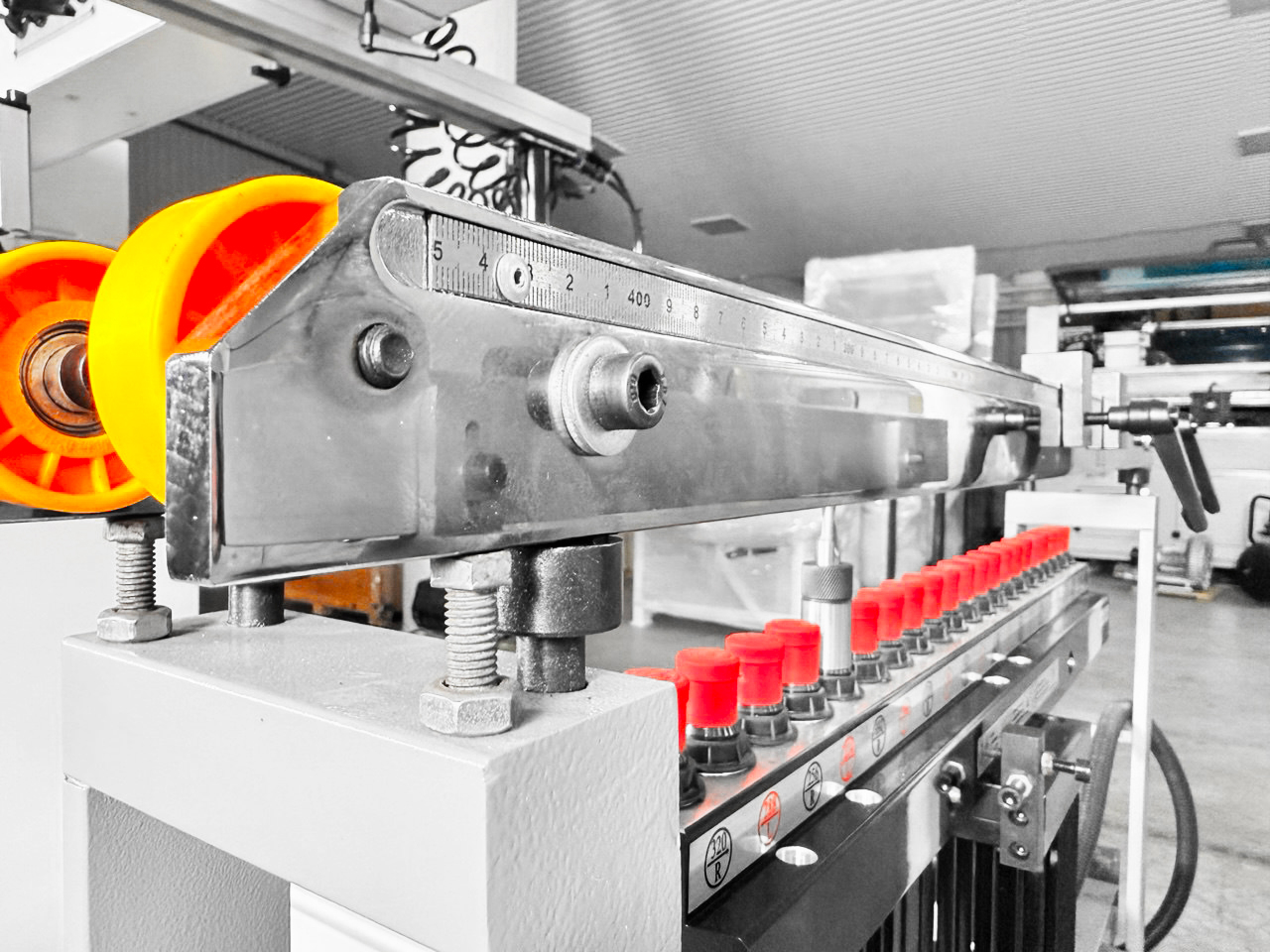

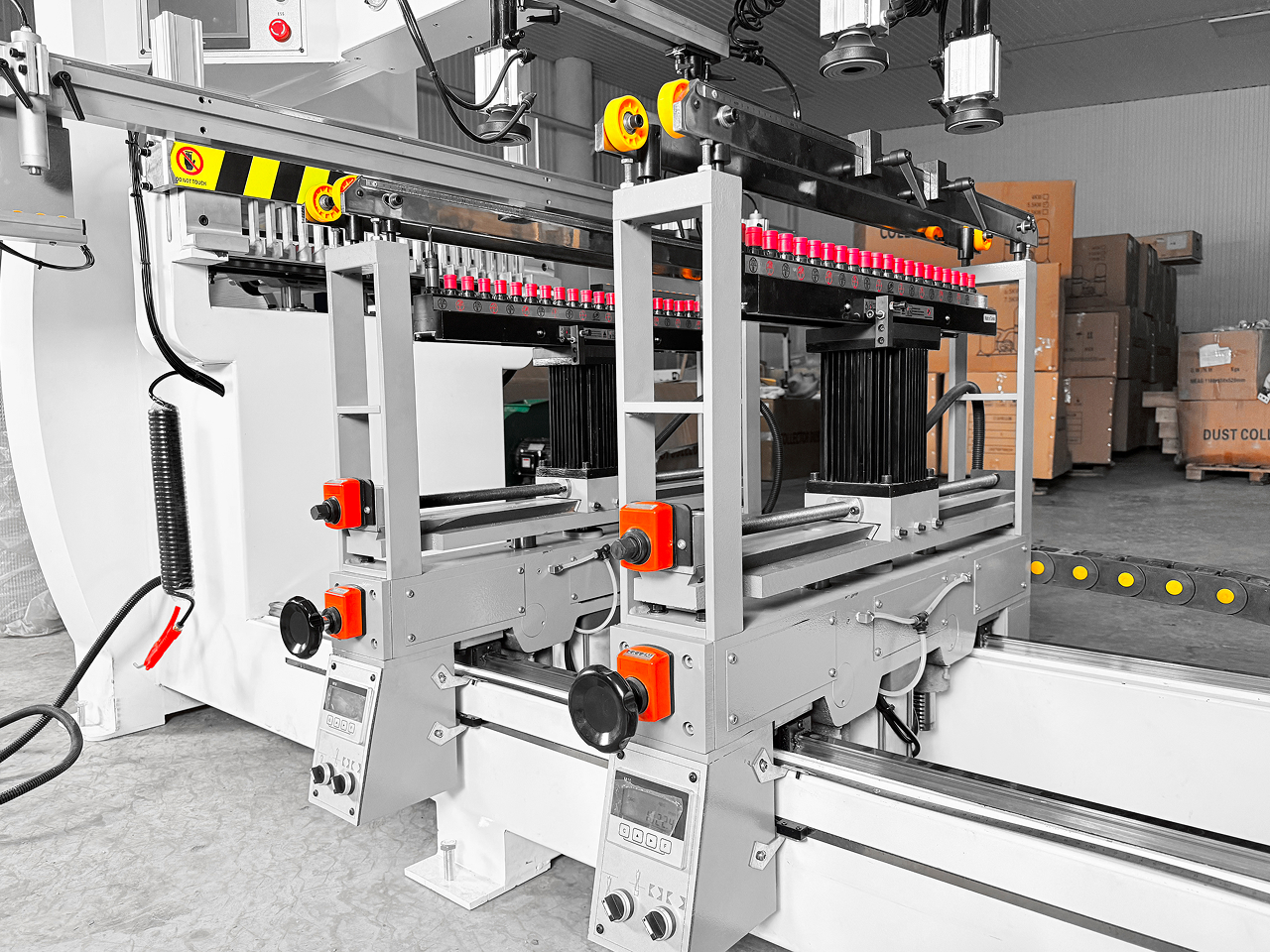

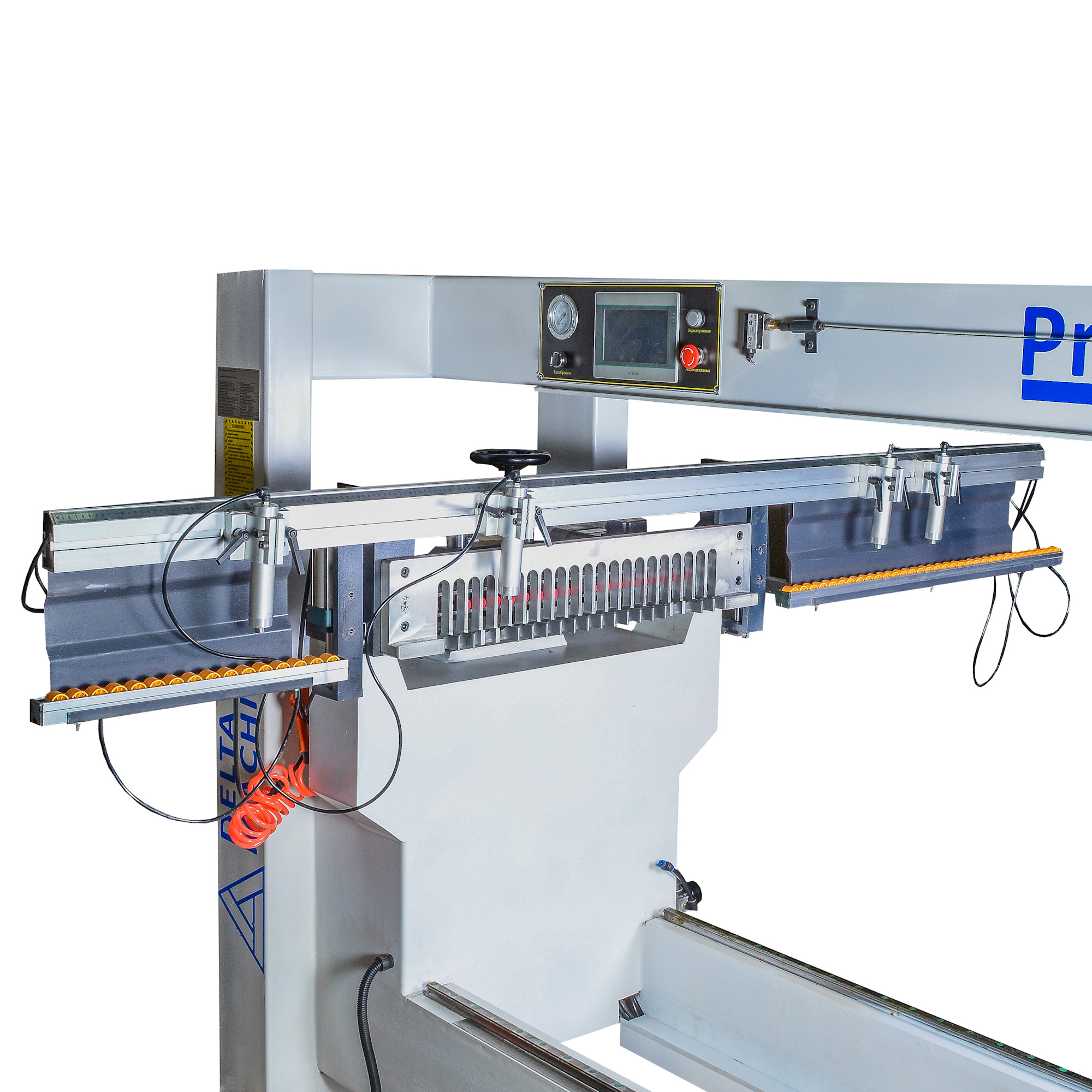

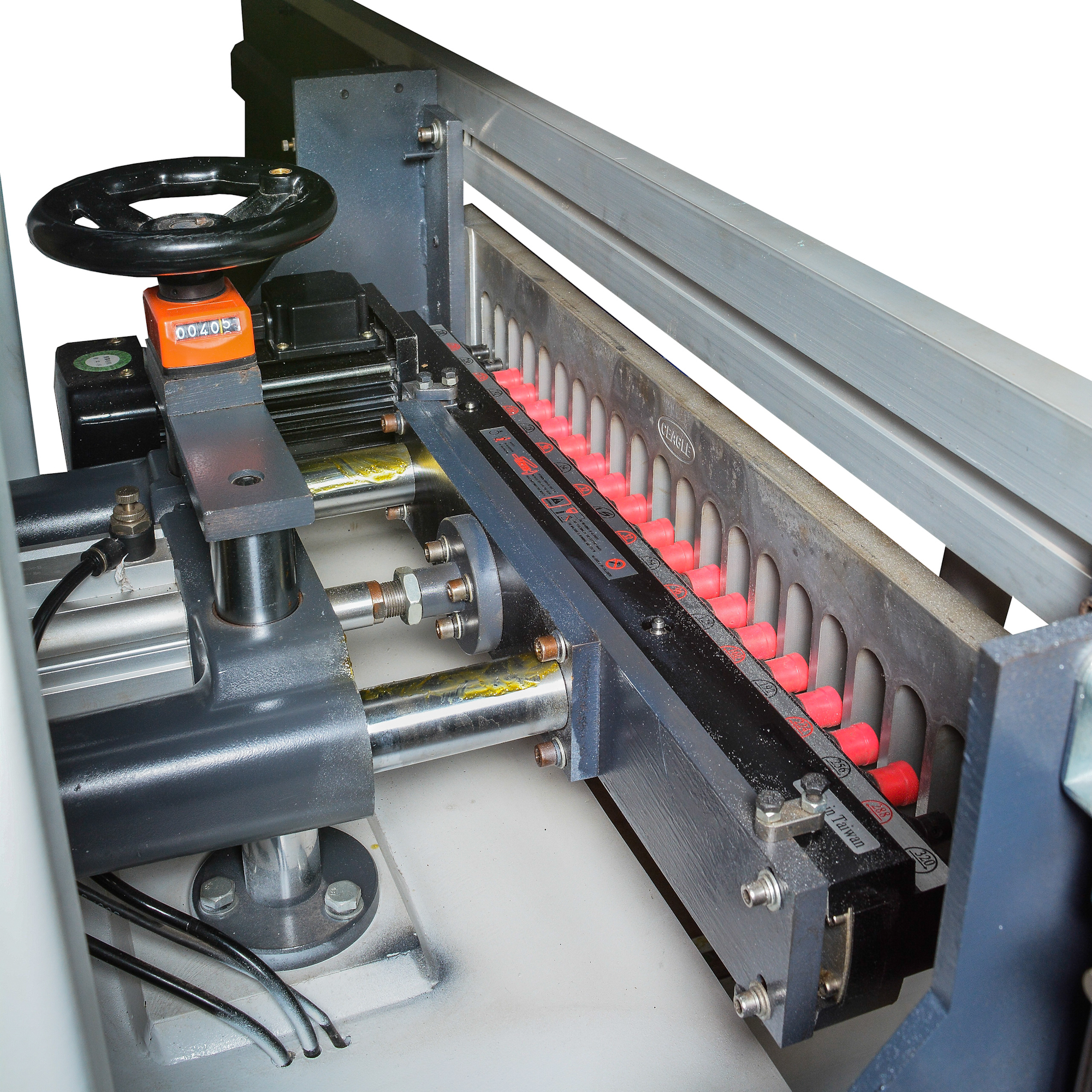

СВЕРЛИЛЬНЫЕ ТРАВЕРСЫ

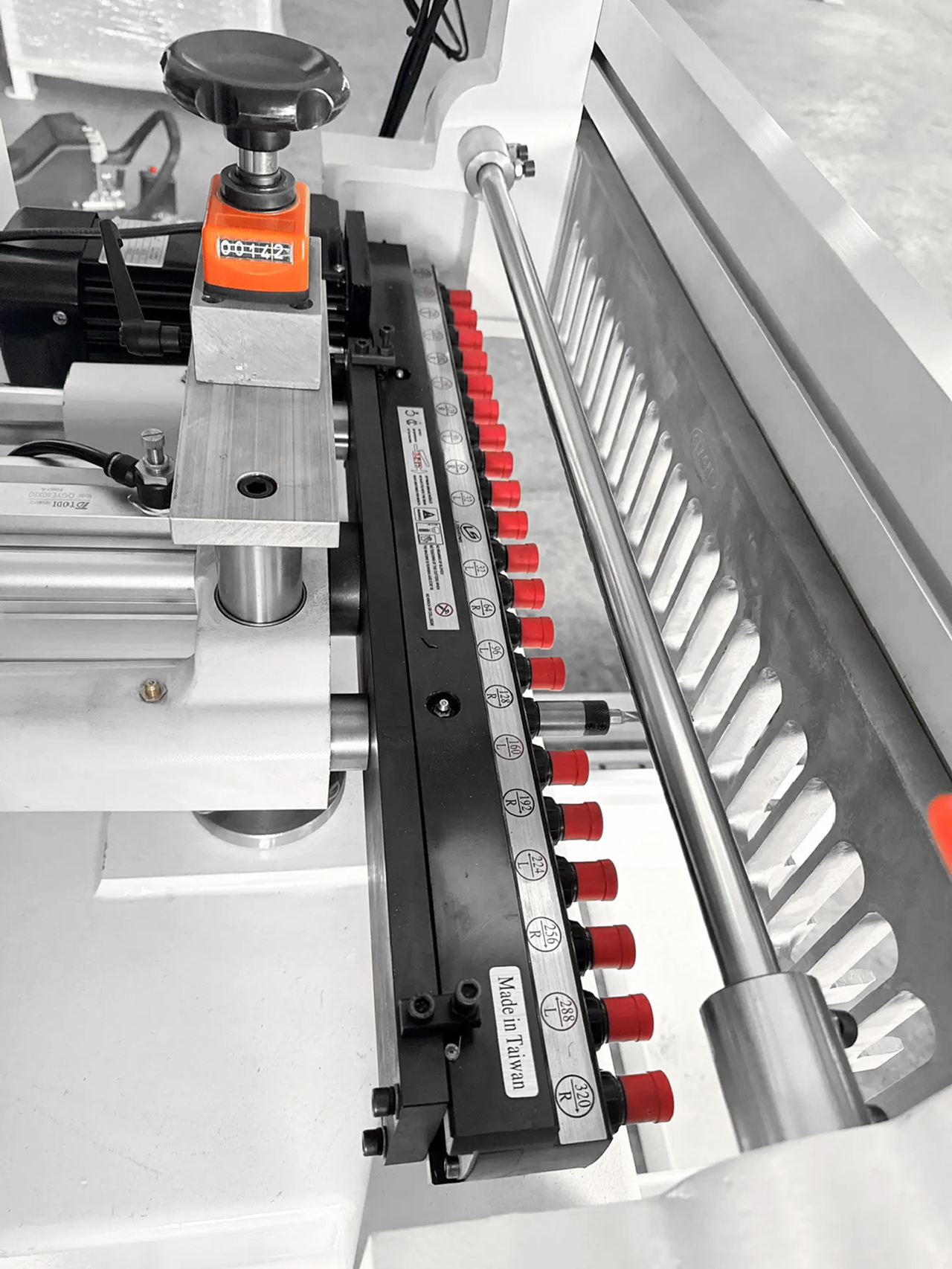

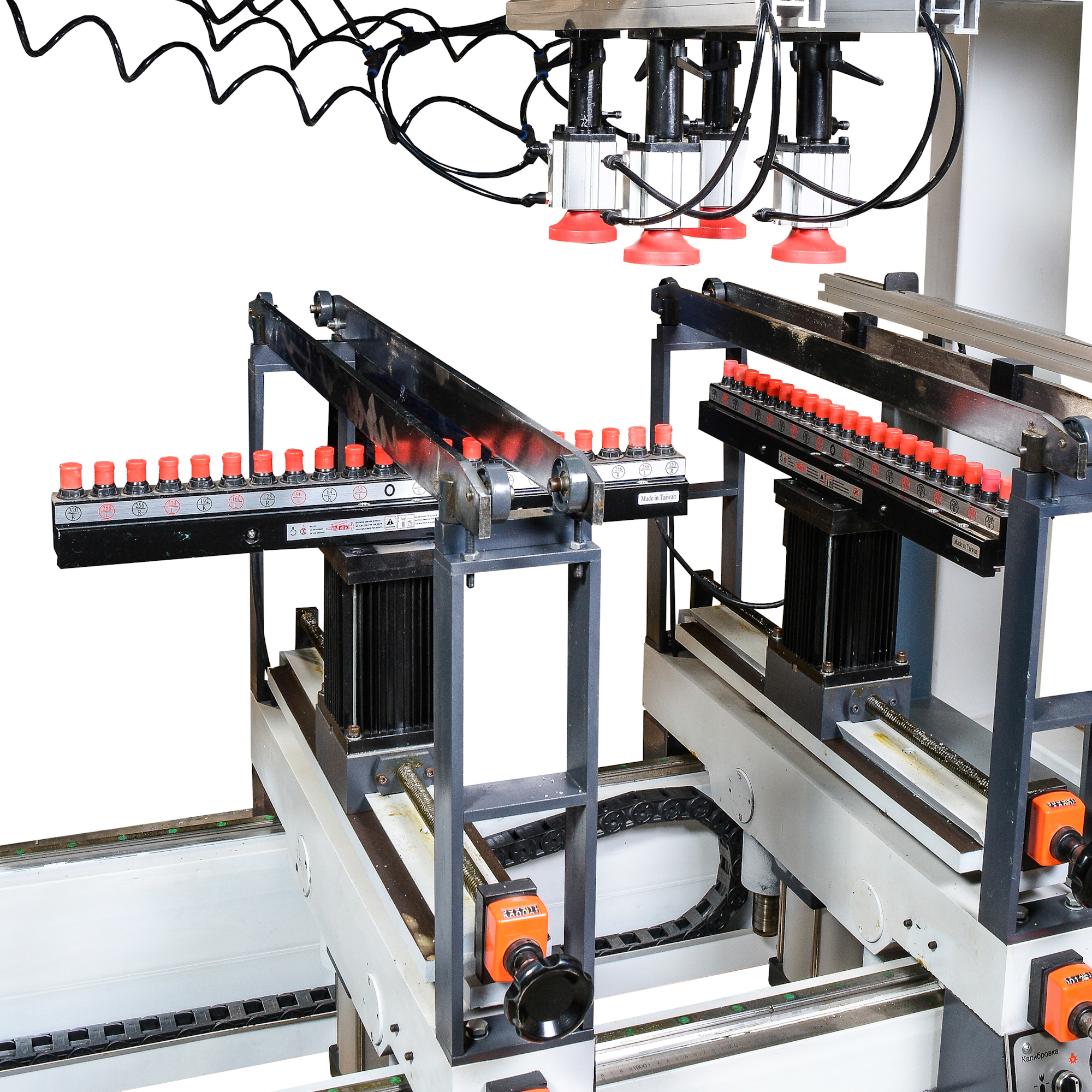

Станок оснащен двумя сверлильными траверсами на каждой из которых 21 шпиндель с шагом 32мм. Одна траверса горизонтальная, для сверления в торец детали и одна траверса вертикальная для сверления в пласть.
Вертикальная сверлильная траверса может легко быть развернуты под 90 градусов, что значительно ускоряет присадку на некоторых типах карт сверления, например, на сверлении ряда отверстий под полкодержатели в боковых конструкционных панелях за один проход.

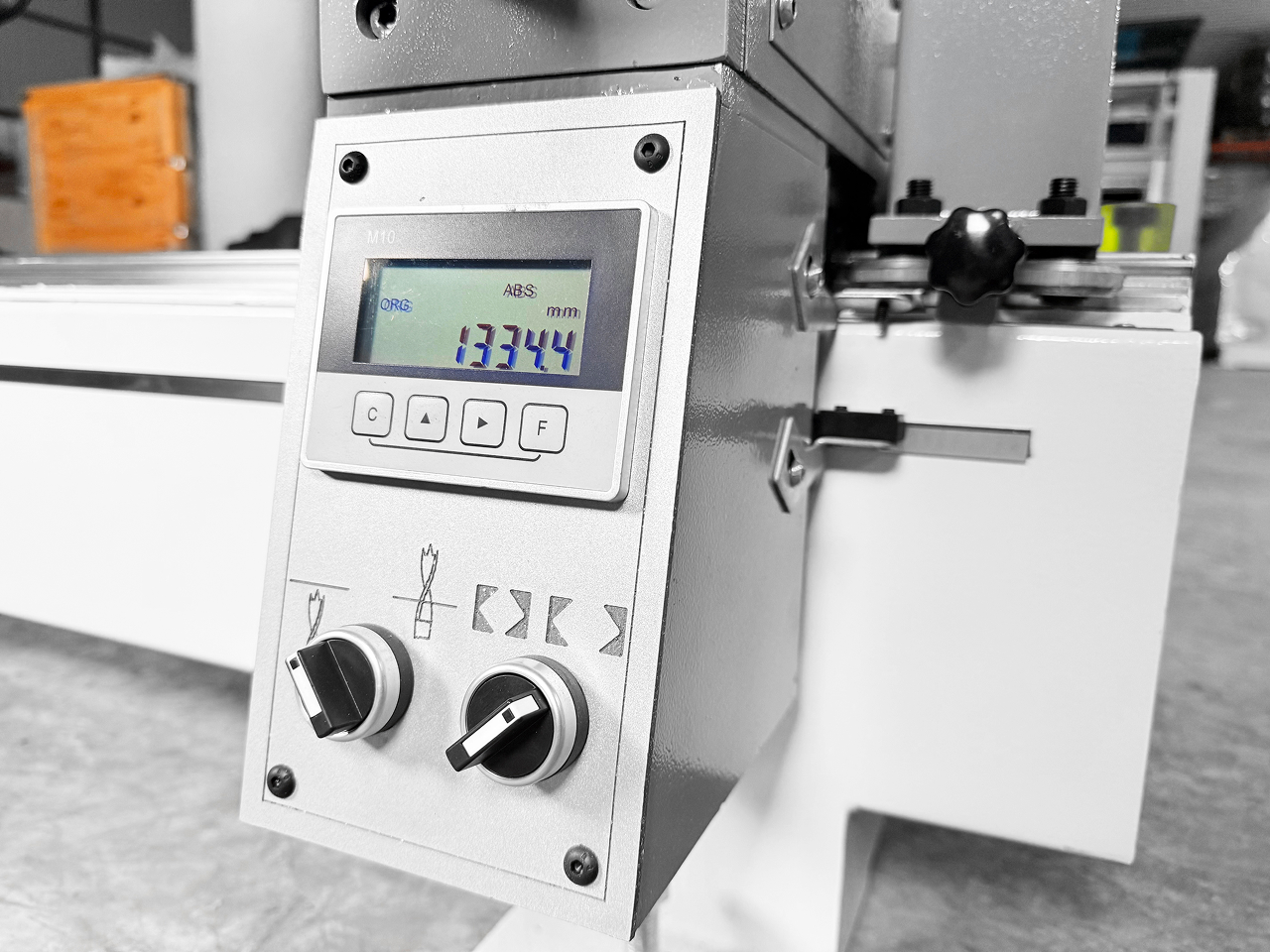

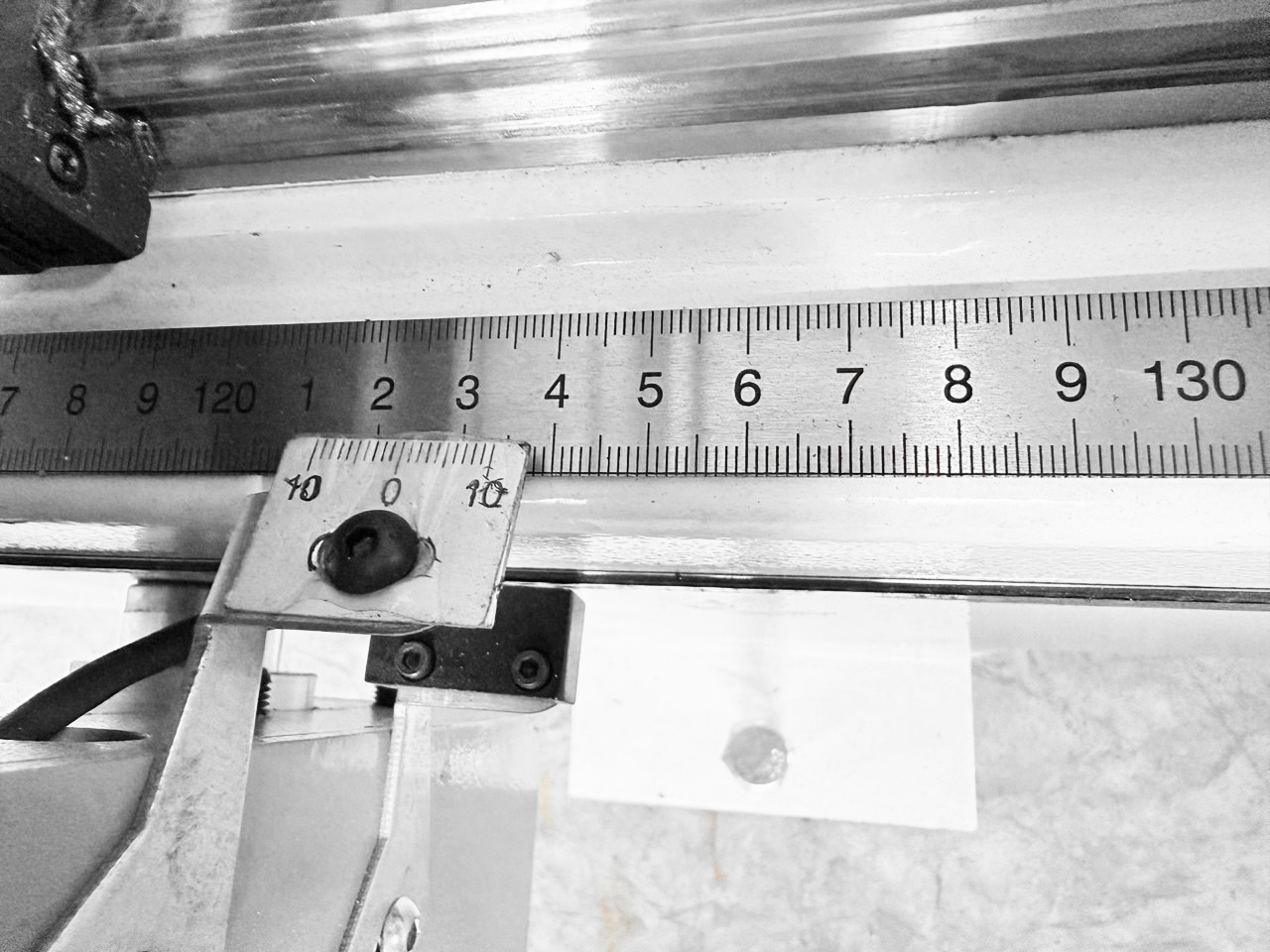

Вертикальная сверлильная траверса плавно перемещается по направляющим на заданный размер сверления, индикация размера на электронном табло, дублируется механической цифровой шкалой что позволяет производить двойной контроль точности позиционирования.

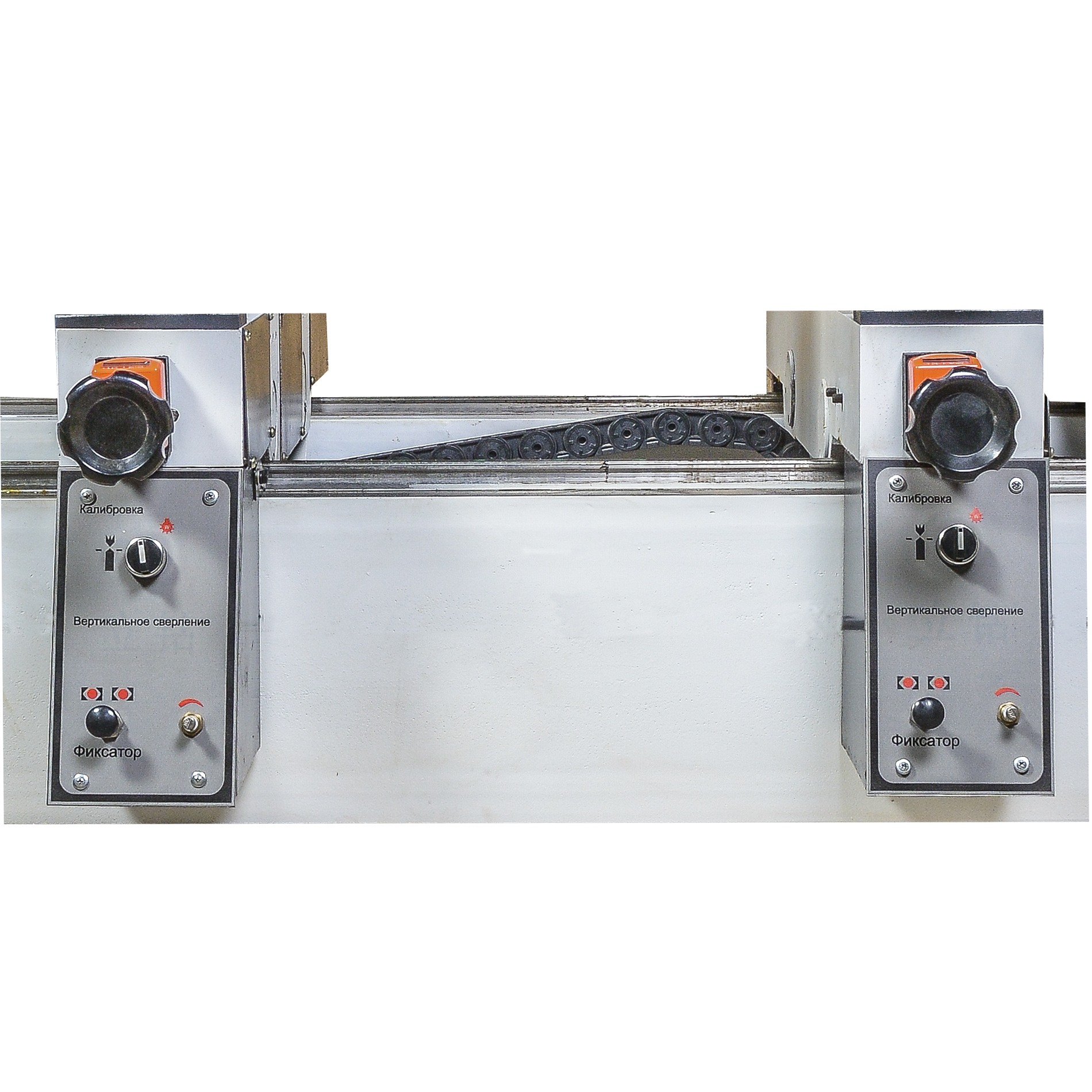

ФИКСАЦИЯ ТРАВЕРСЫ
Фиксация траверсы на заданном размере производится с помощью механического тормоза, активируемого переключателем, расположенным рядом с электронным табло.

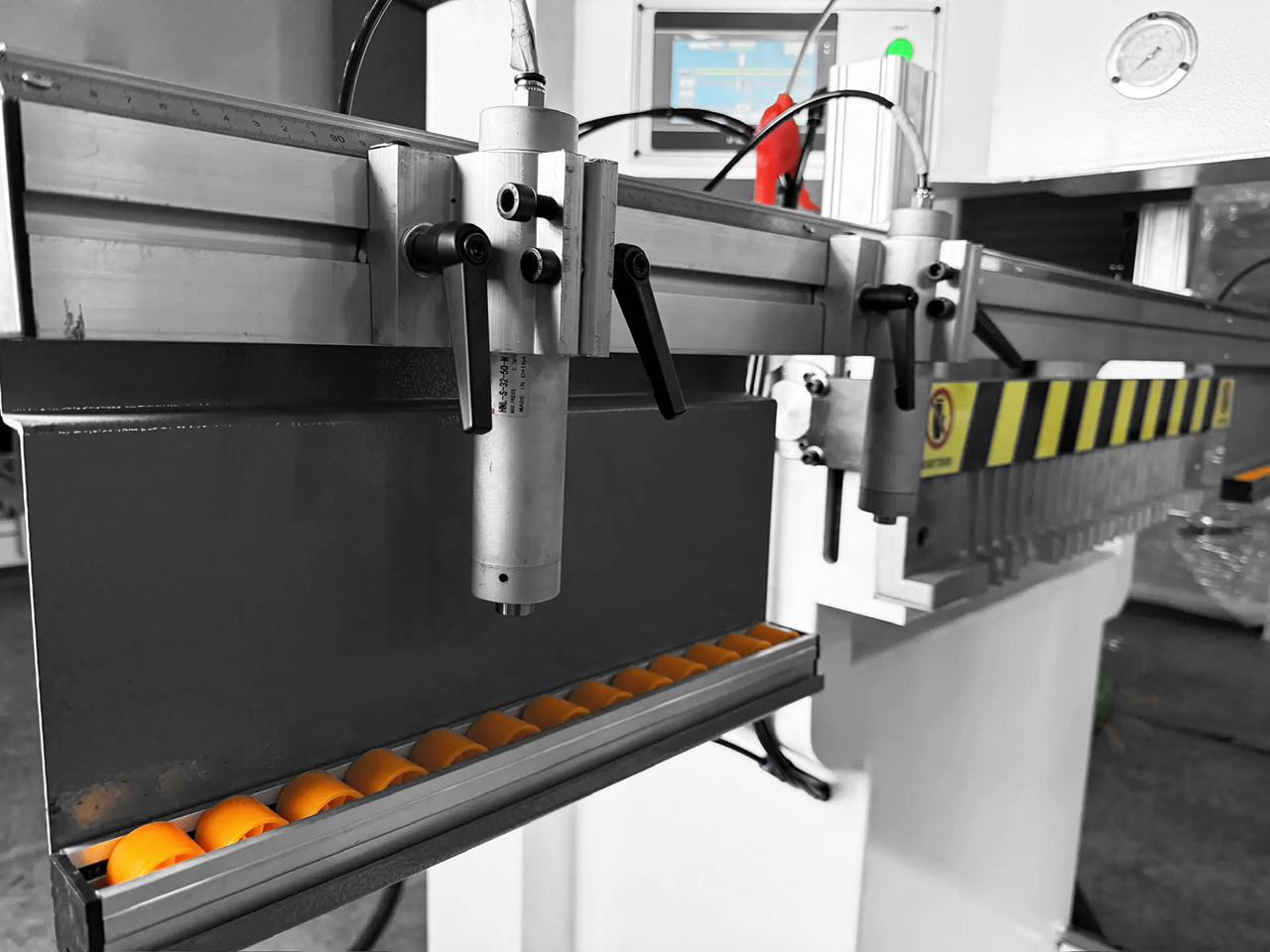

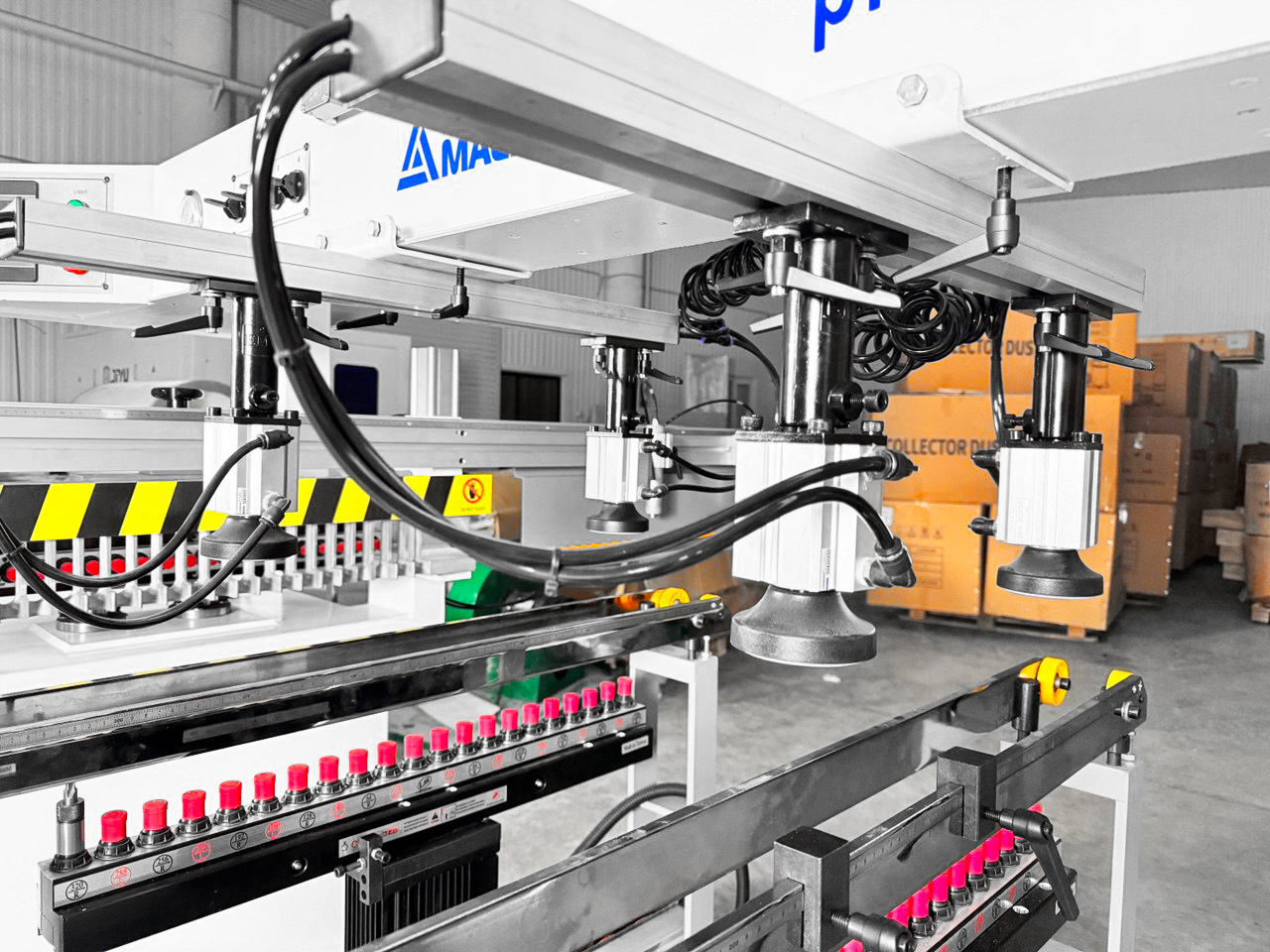

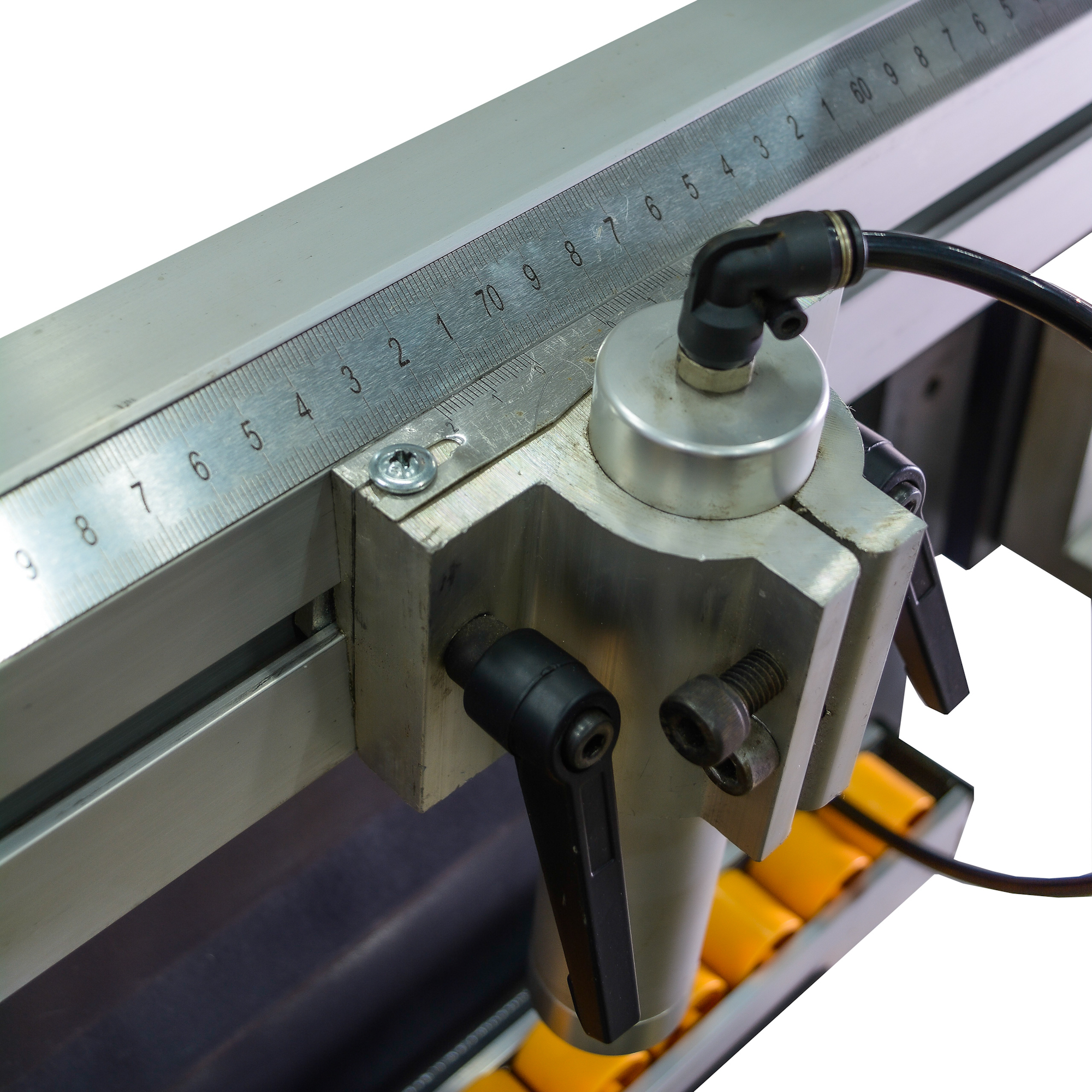

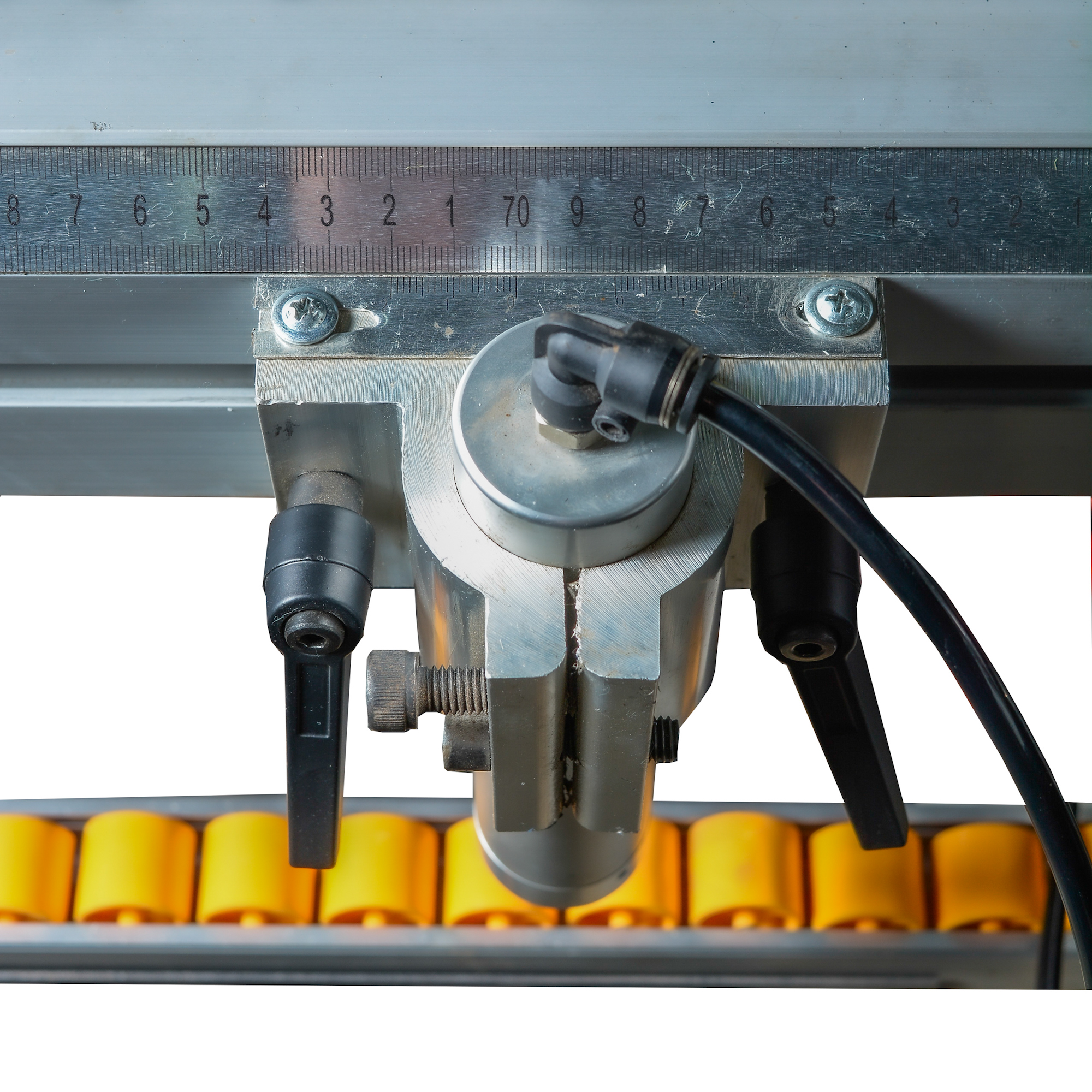

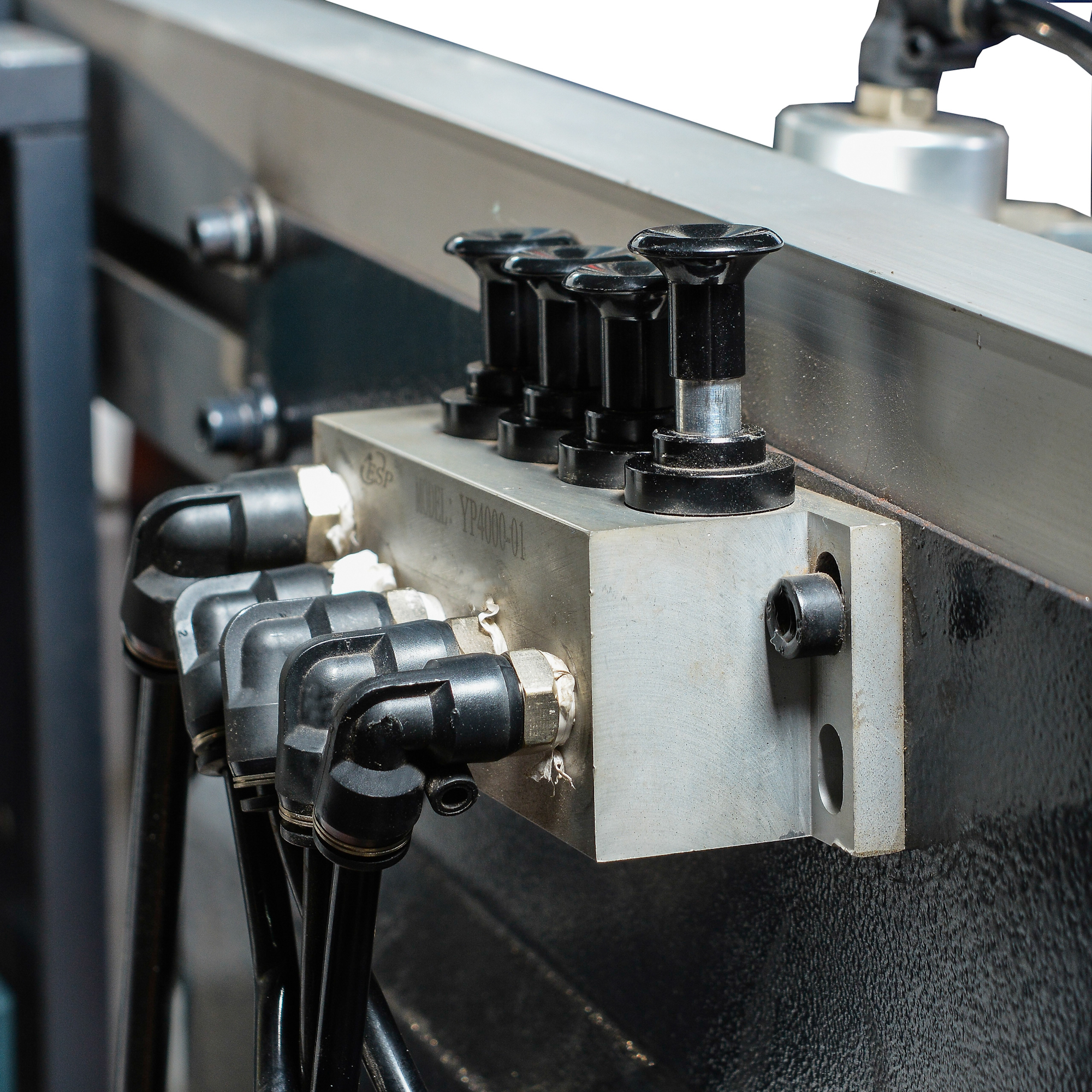

ПНЕВМАТИЧЕСКИЕ УПОРЫ

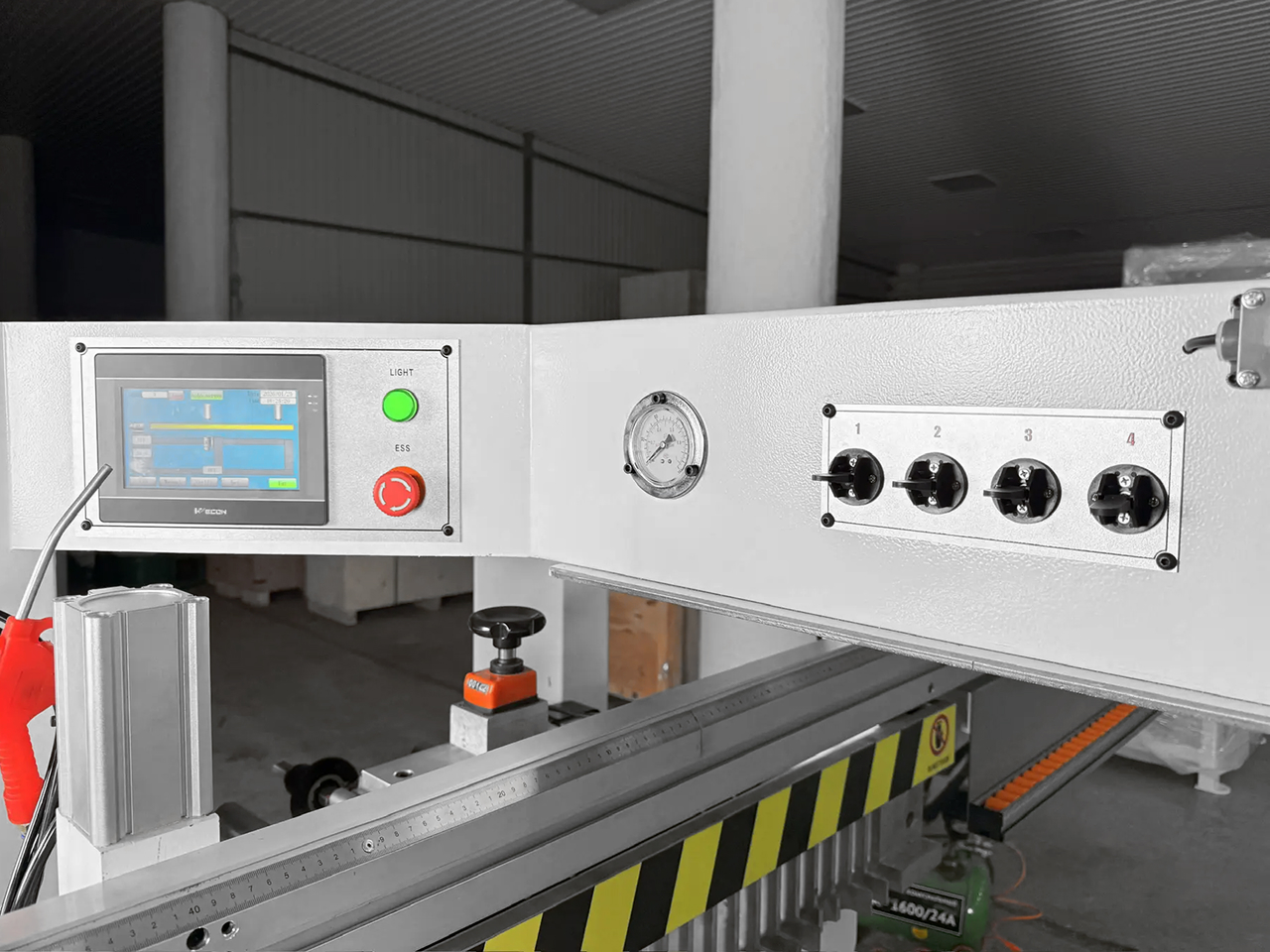

За позиционирование детали по глубине отвечают 4 пневматических упора, выбор необходимых упоров производится с помощью переключателей на центральной панели, что значительно сокращает время позиционирования детали и сокращает время присадки.
ПНЕВМАТИЧЕСКИЕ ПРИЖИМЫ
За фиксацию деталей в процессе цикля сверления отвечают 4 регулируемых пневматических прижима.

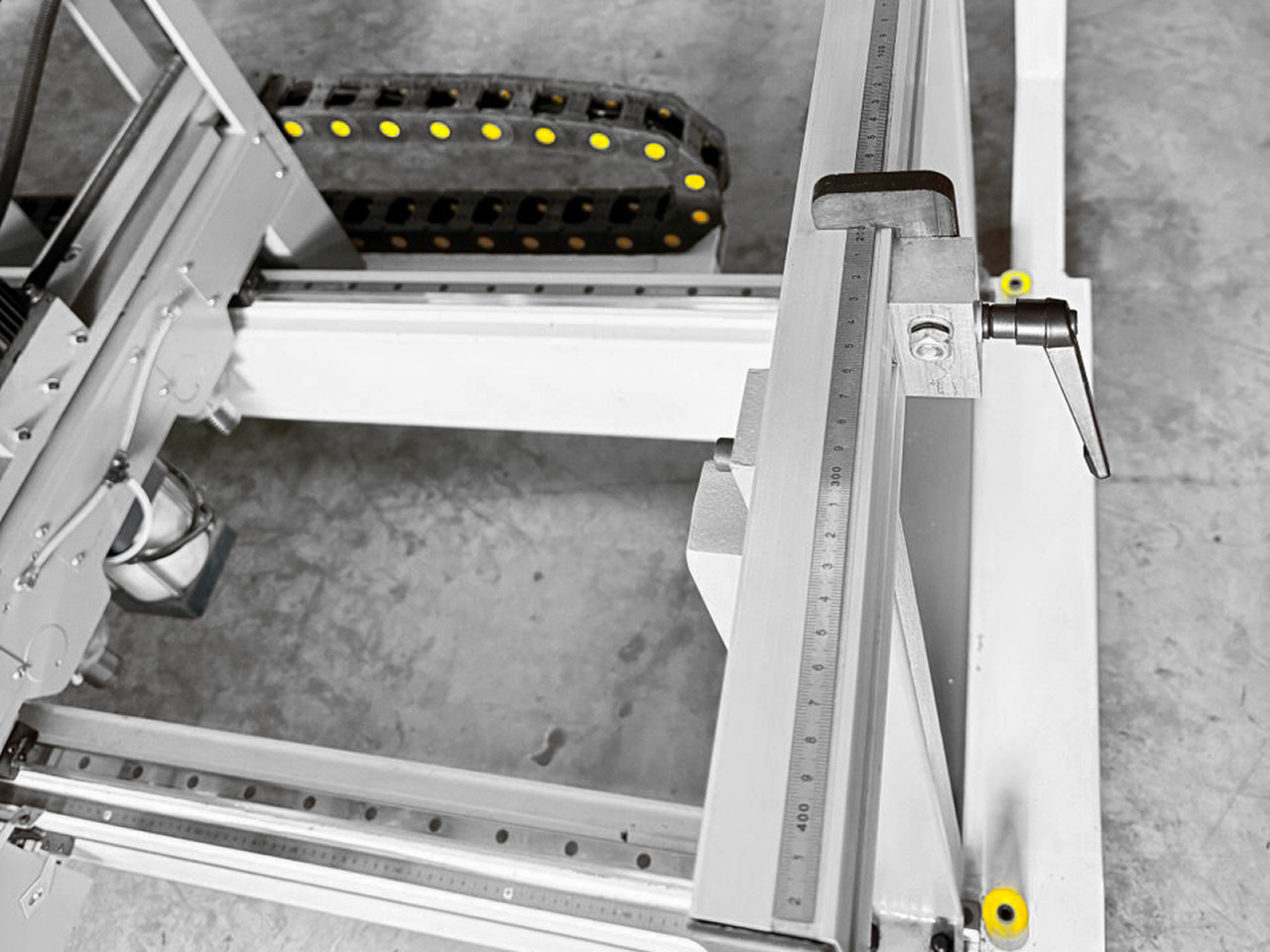

УСТРОЙСТВО ДЛЯ ПАРАЛЛЕЛЬНО-СТИ СВЕРЛЕНИЯ

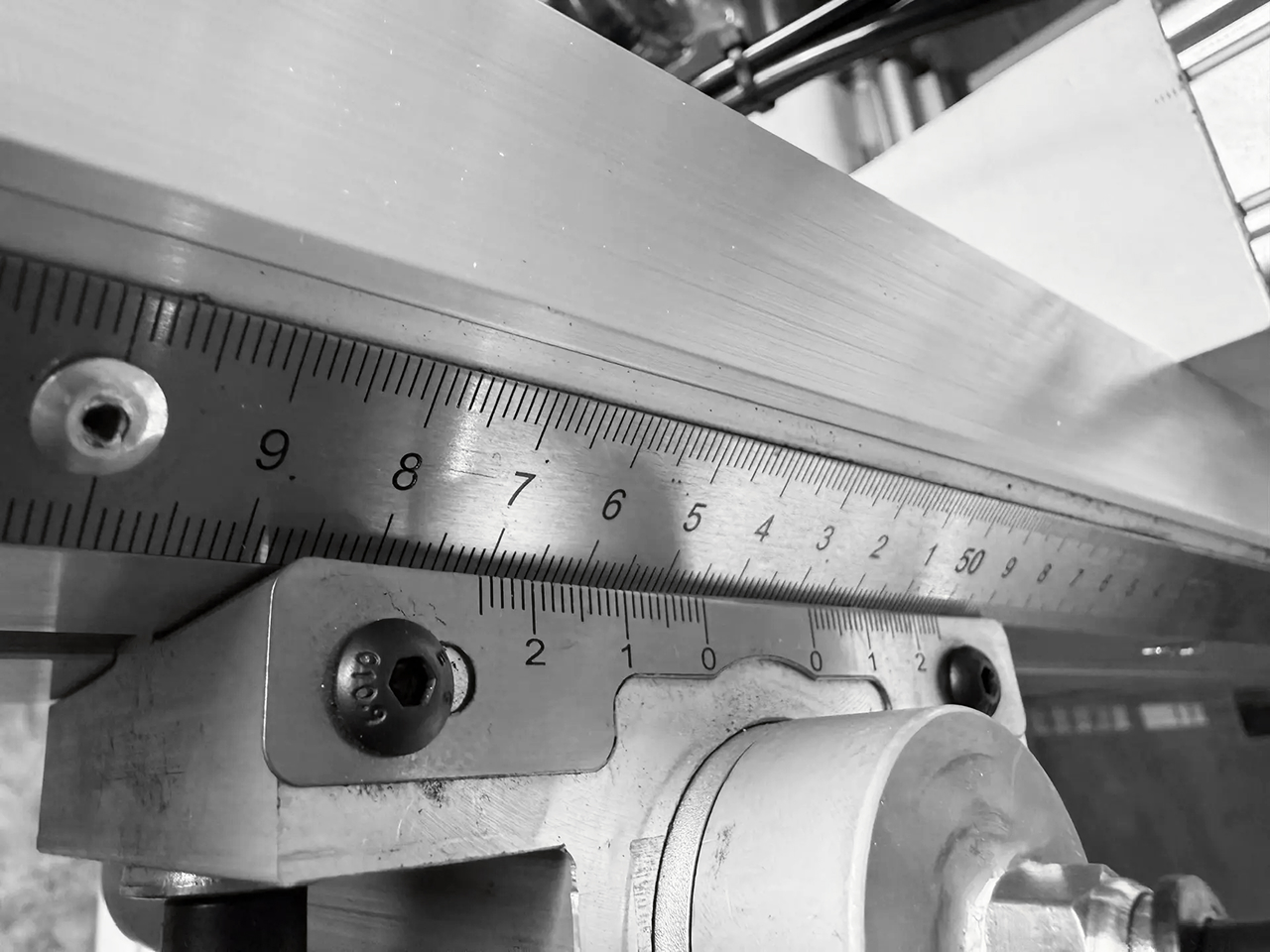

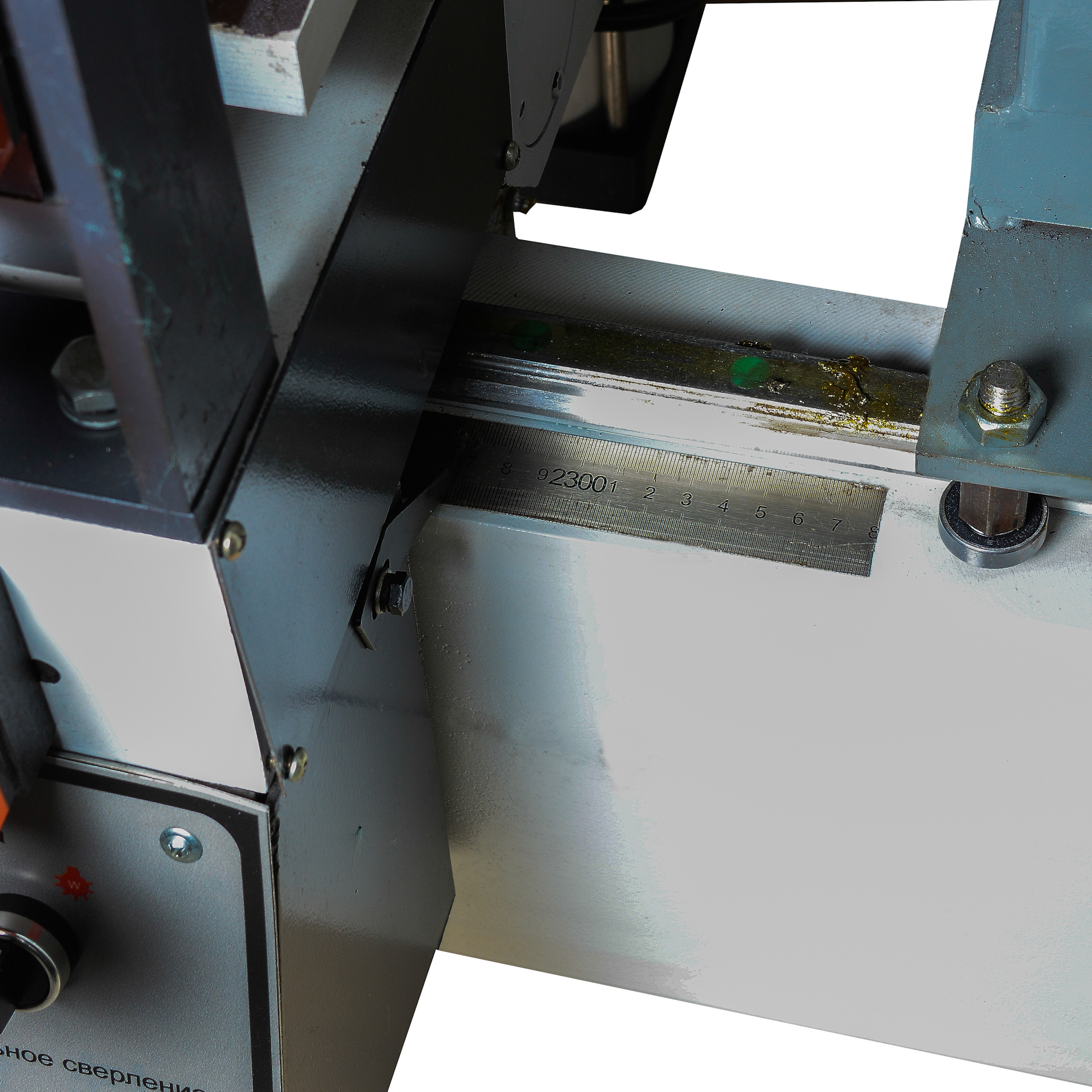

Для обеспечения параллельности сверления узких деталей станок оснащен специальной линейкой со шкалой и перекидными упорами, что позволяет исключить брак при позиционировании узких элементов мебели.

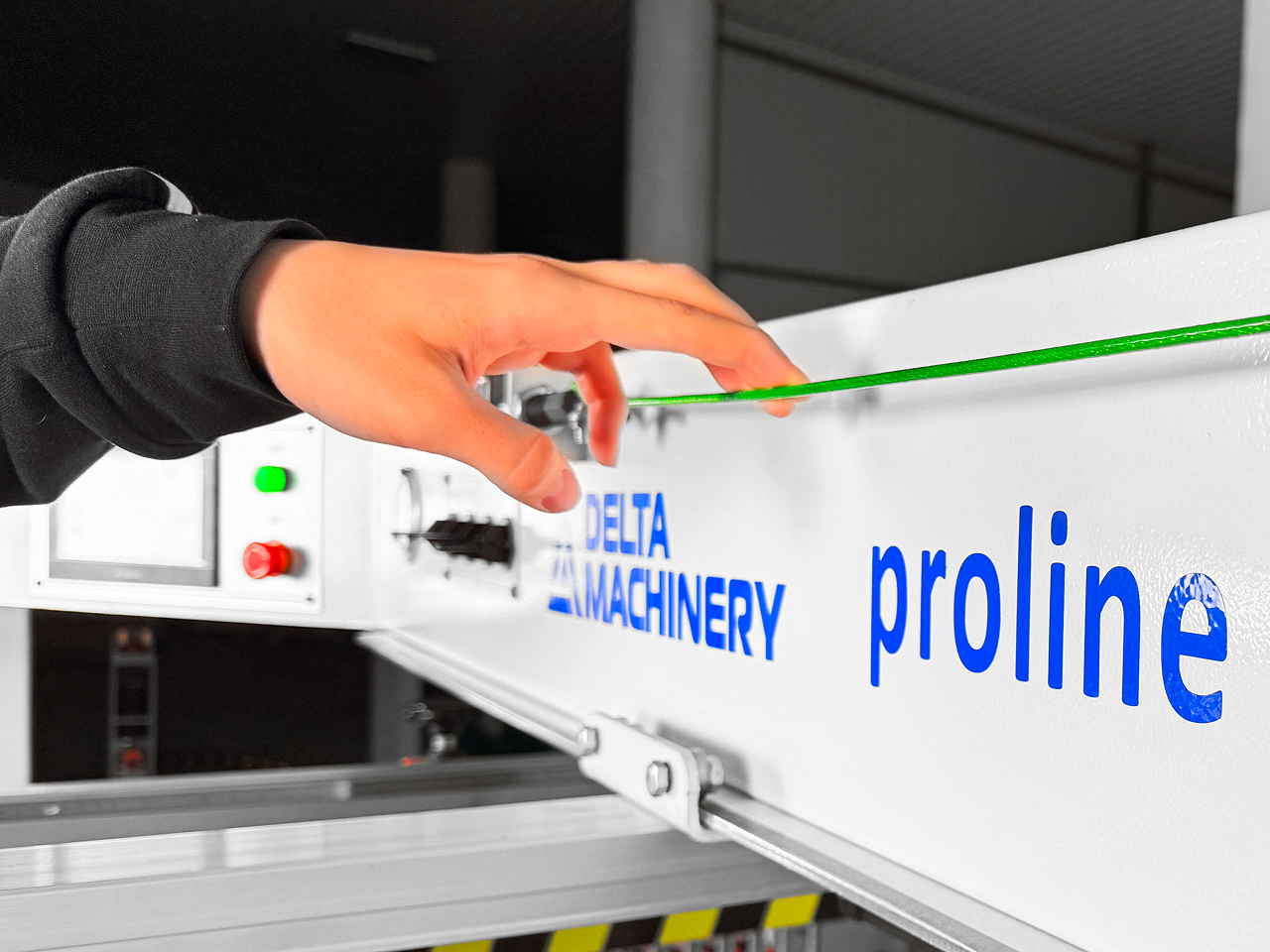

АВАРИЙНЫЙ ТРОС
Для обеспечения дополнительной безопасности при работах, на передней части станка, по всей ширине рабочего места оператора проложен аварийный торс отключения станка, это поможет избежать травм или брака при возникновении нештатной ситуации. Оператор всегда сможет быстро произвести аварийное отключение.

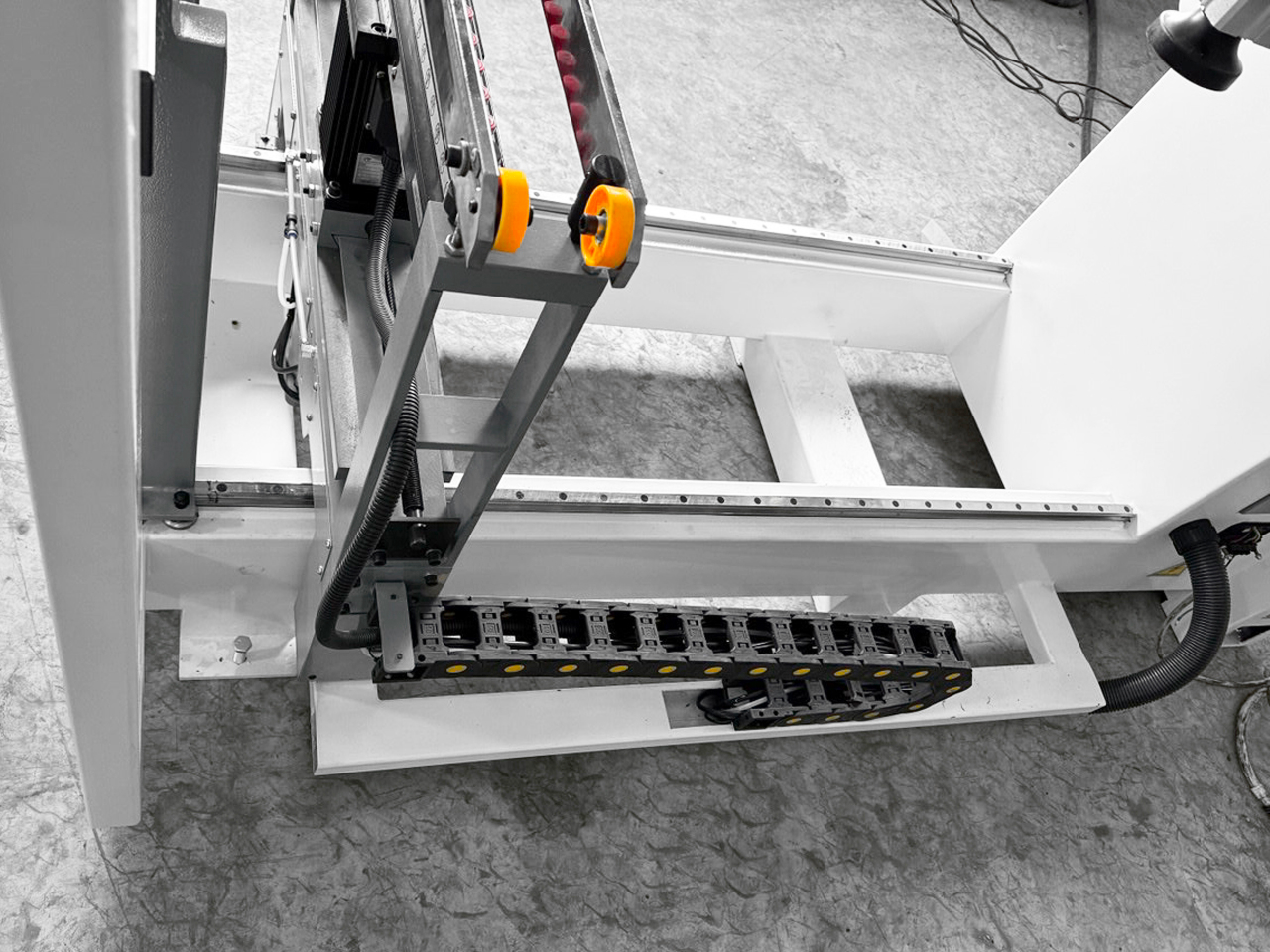

ТРЕК-ШИНА
Все силовые и управляющие кабели и шланги скоммутированы в специальной трек-шине, это обеспечивает надежную и безопасную работу сверлильных групп при постоянном пере-мещении на разные размеры.

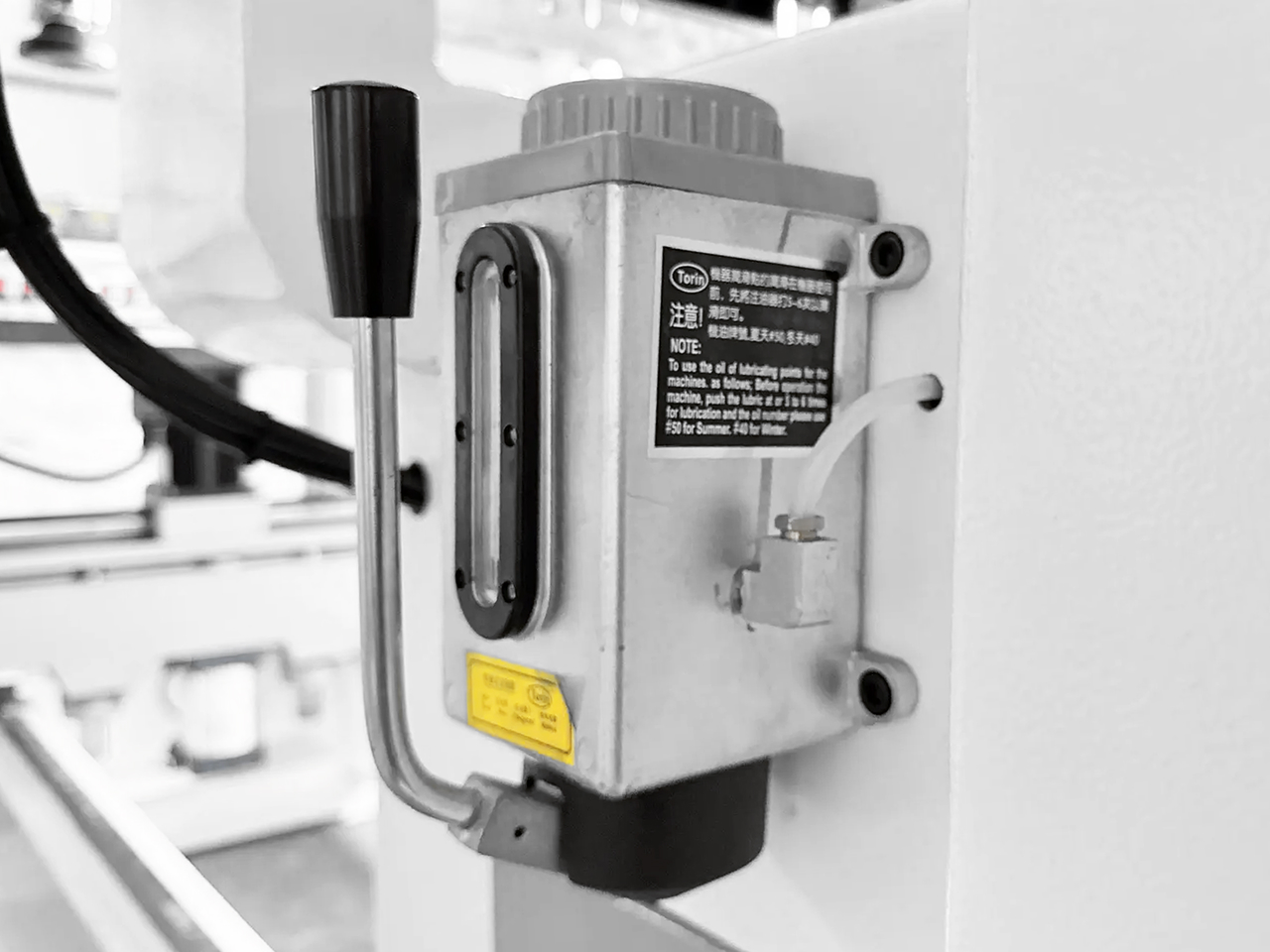

СИСТЕМА СМАЗКИ
Для удобства обслуживания станок оснащен системой механической смазки.

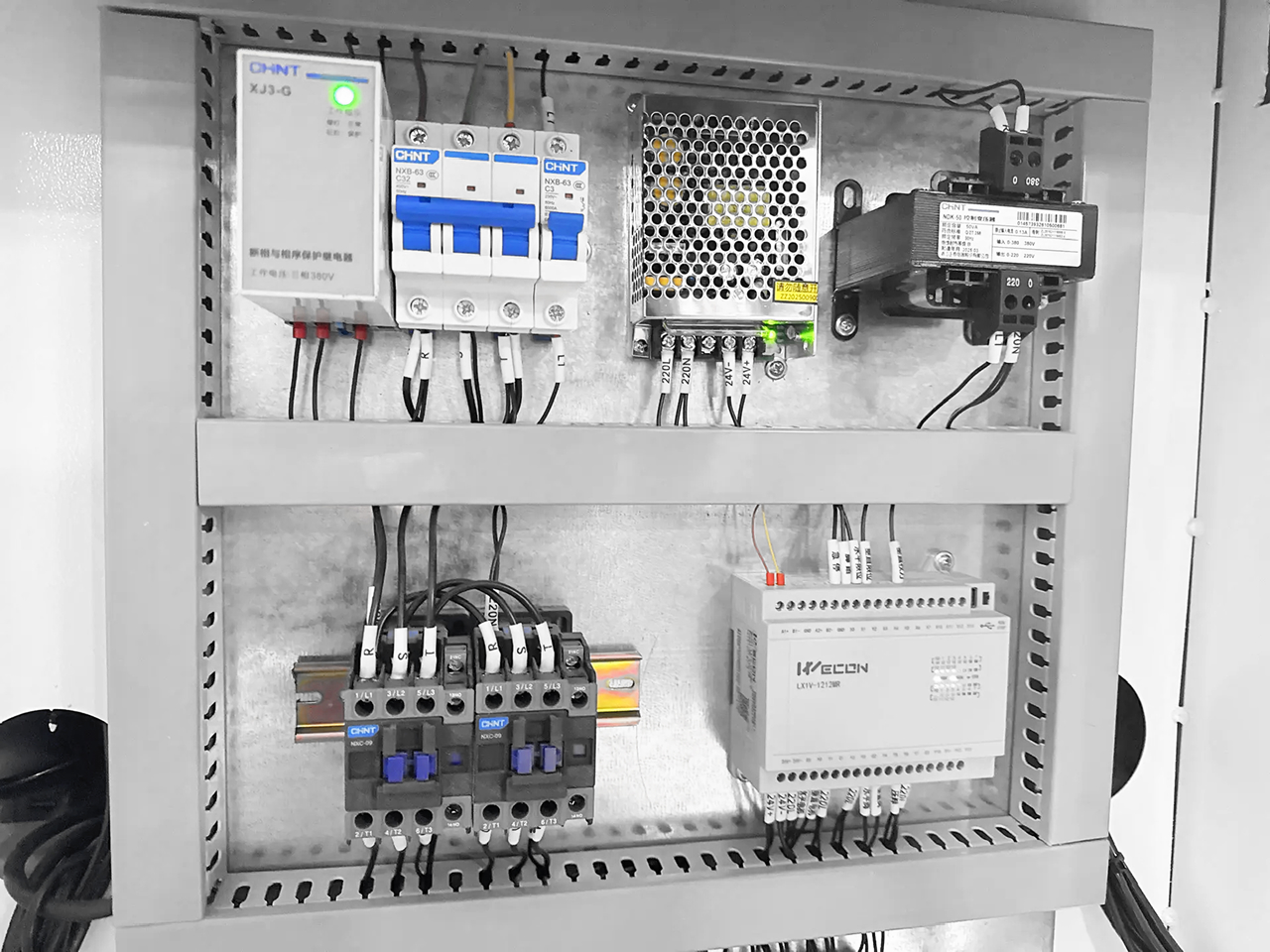

ЭЛЕКТРИЧЕСКИЙ ШКАФ
Электросхема станка собрана только из качественных электрических компонентов.
-
Артикул
01-4835 -
Модель
DM Pro Line 3 -
Производитель
DELTAMACHINERY -
Страна производства
Китай -
Мощность, Вт
4500 -
Напряжение, В
380 -
Ко-во вертикальных шпиндилей
7831 -
Вес (брутто), кг
1 000 -
Код EAN
4687203472672 -
Код ТН ВЭД
8465950000
Транспортные данные
Вес, кг: 900
Размеры упаковки: 3250 x 1200 x 1770
