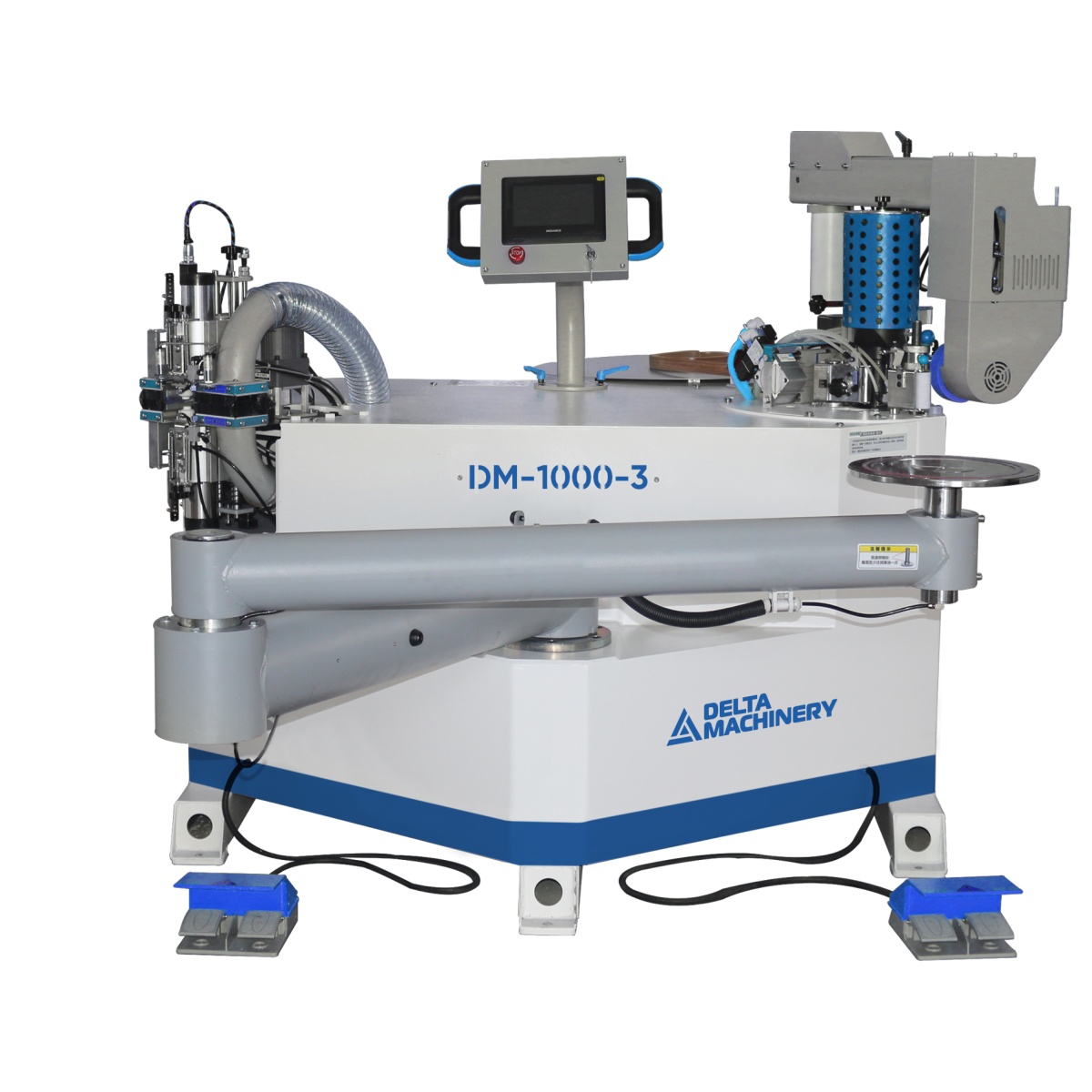

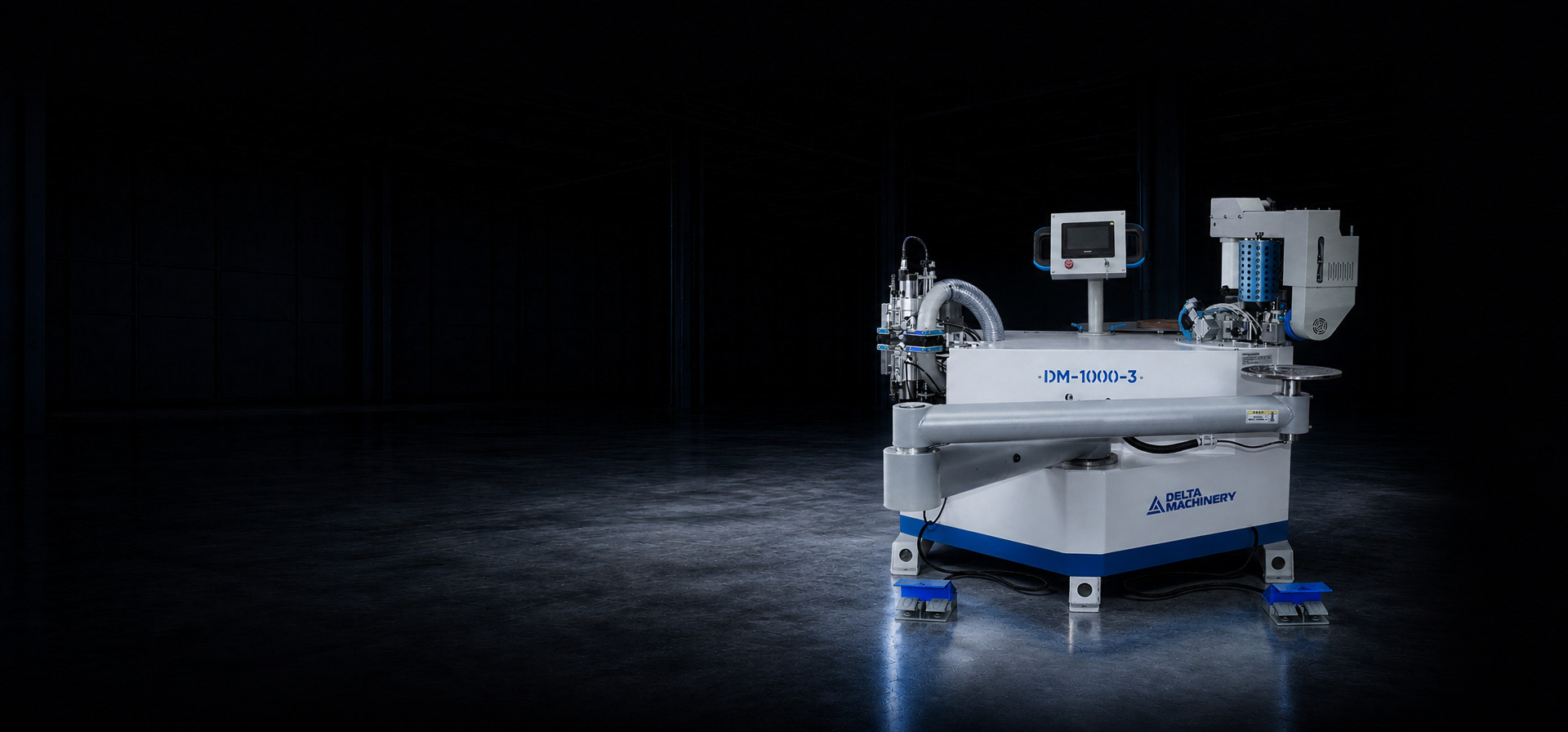

Полуавтоматический кромкооблицовочный станок DELTAMACHINERY DM‑1000‑3
По запросу
-
Описание
-
Технические характеристики
-
Видео
Назначение

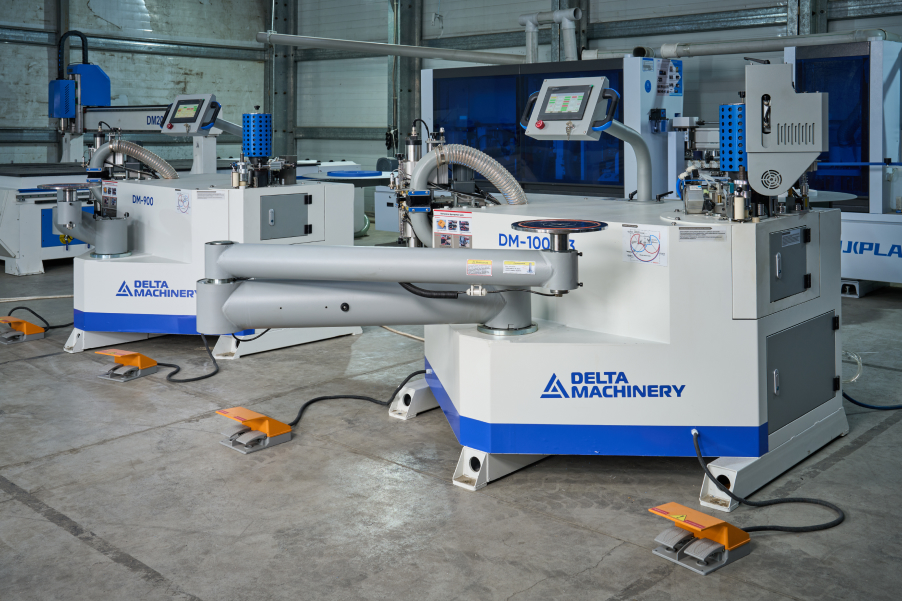

Главная особенность данного станка – это подвижная вакуумная консоль, которая позволяет без труда в одиночку приклеивать кромочный материал на крупногабаритные криволинейные и прямолинейные детали и два узла: узел для приклеивания кромки + фрезерный узел для снятия свесов, что в совокупности автоматизирует цикл работы с любыми деталями
Конструктивные особенности
|

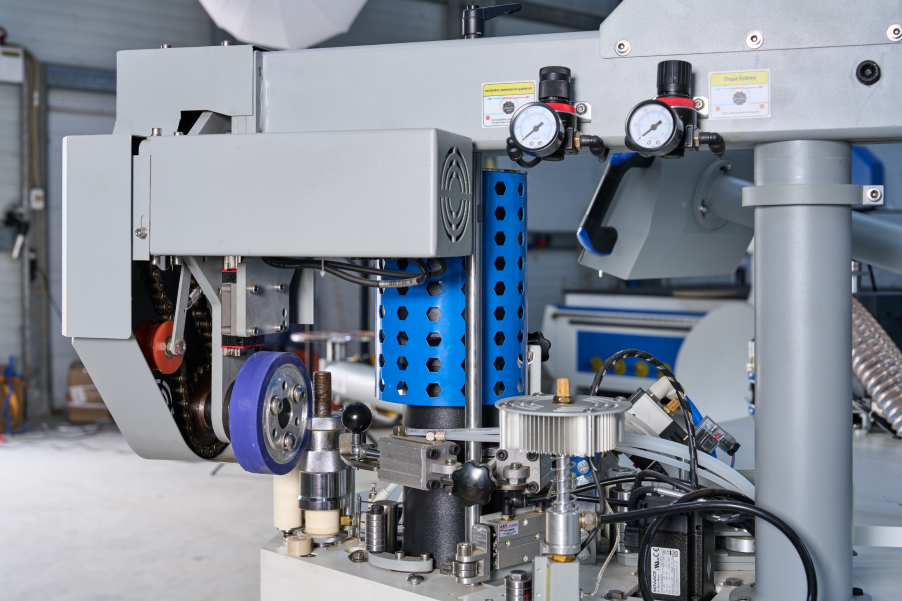

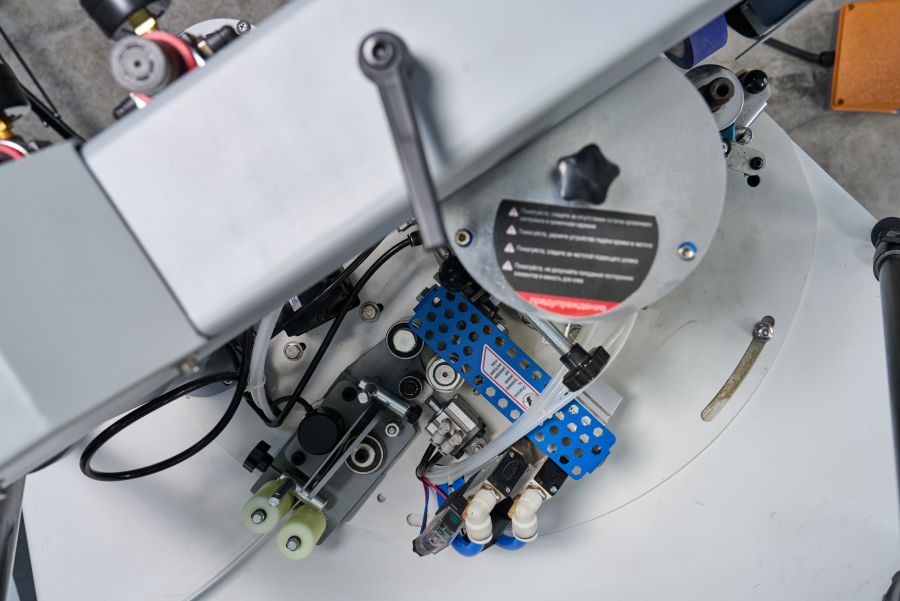

Подача детали на узле приклеивания кромки может осуществляться в автоматическом режиме с помощью специального устройства подачи с обрезиненным роликом. |
|

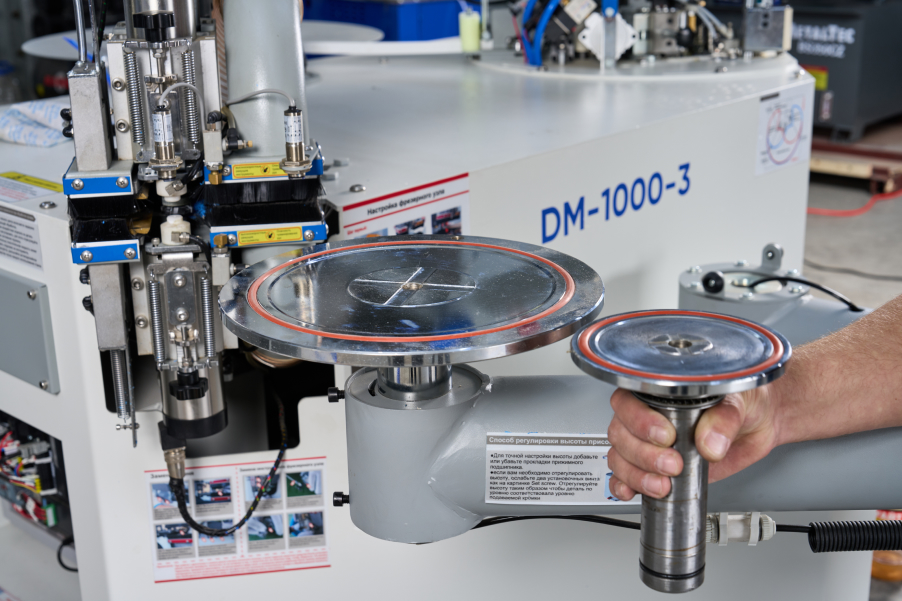

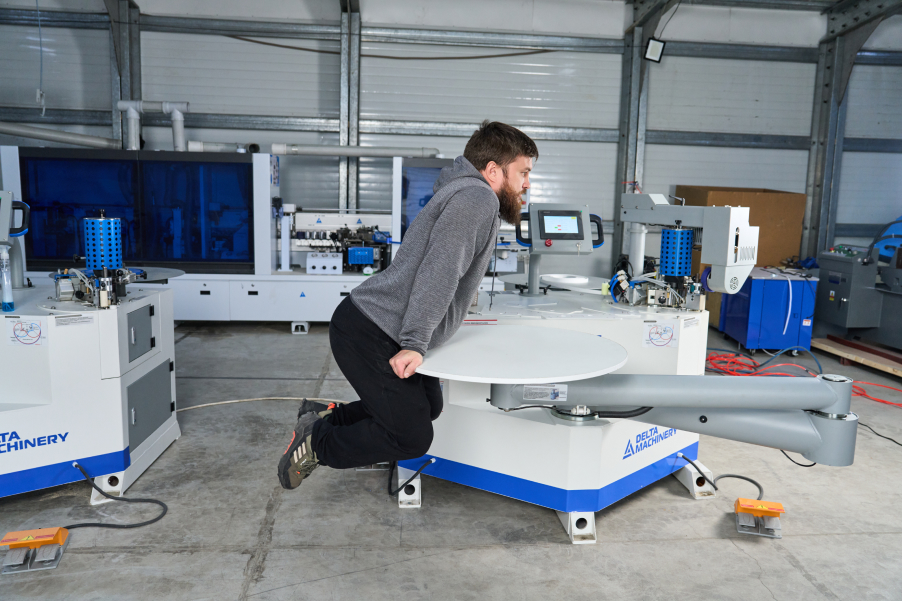

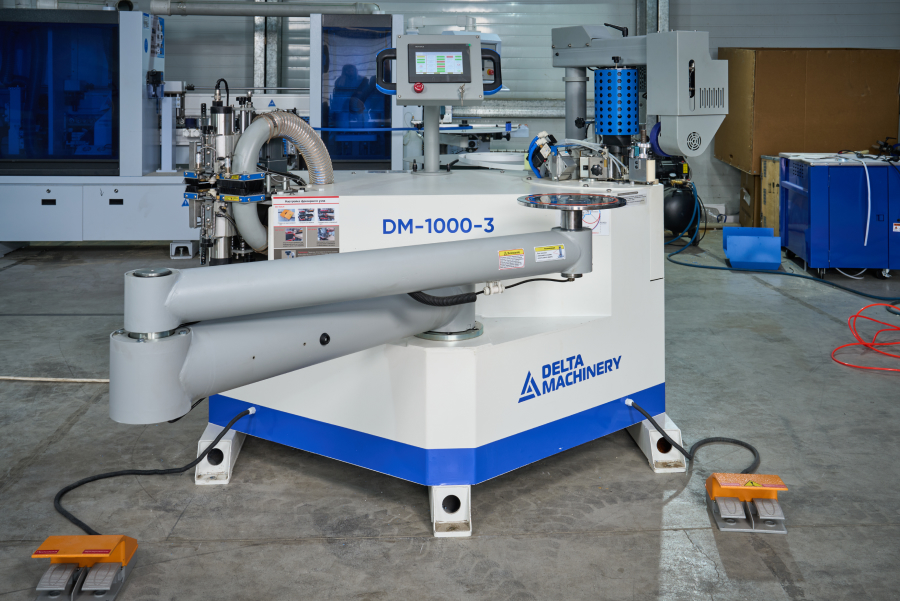

Надежная выдвижная консоль грузоподьемностью 100 кг, для перемещения детали в течении всего цикла обработки, с вакуумной фиксацией укомплектована двумя типами сменных насадок диаметром 300 мм и 140 мм, для удобства работы с различными типоразмерами деталей. |
|

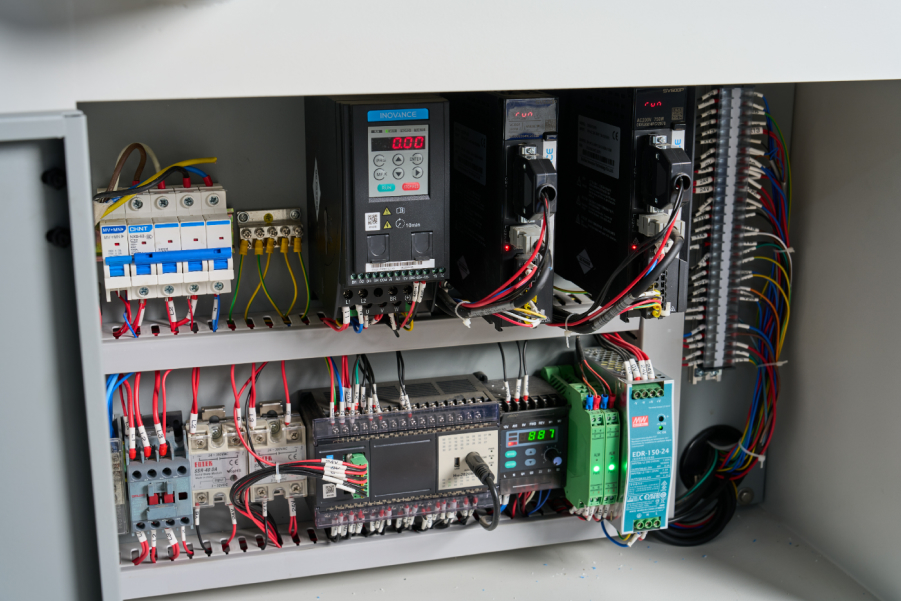

СИСТЕМА УПРАВЛЕНИЯ Станок управляется информативным промышленным пультом . |
|

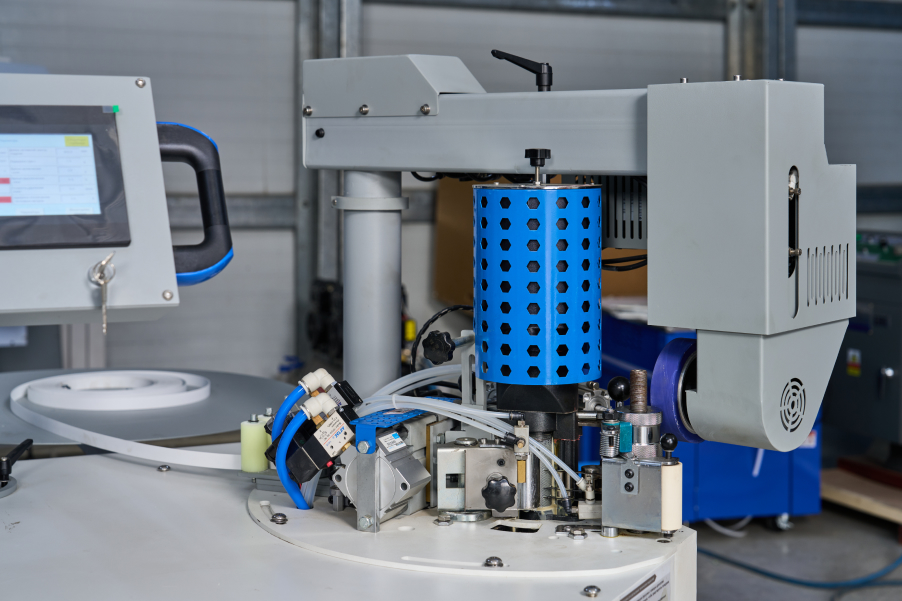

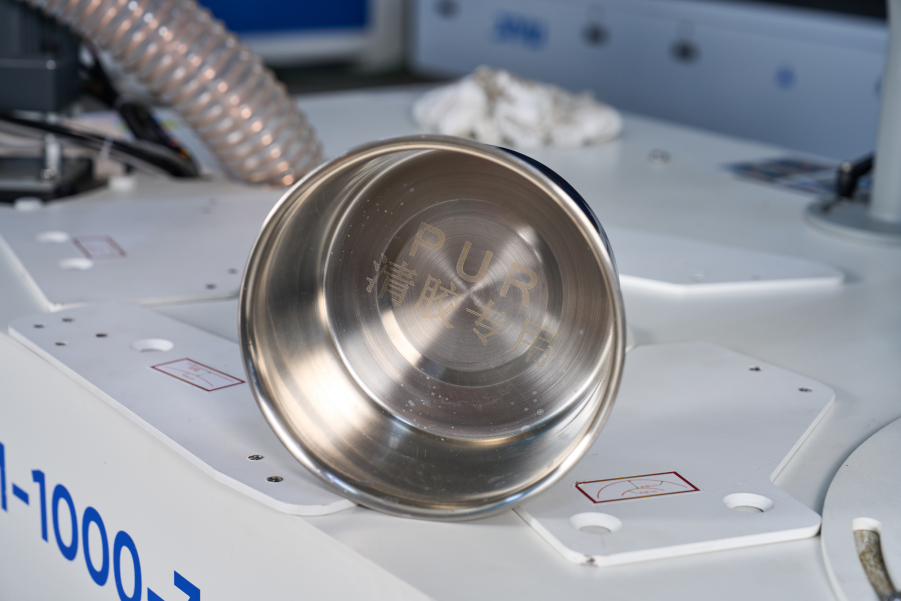

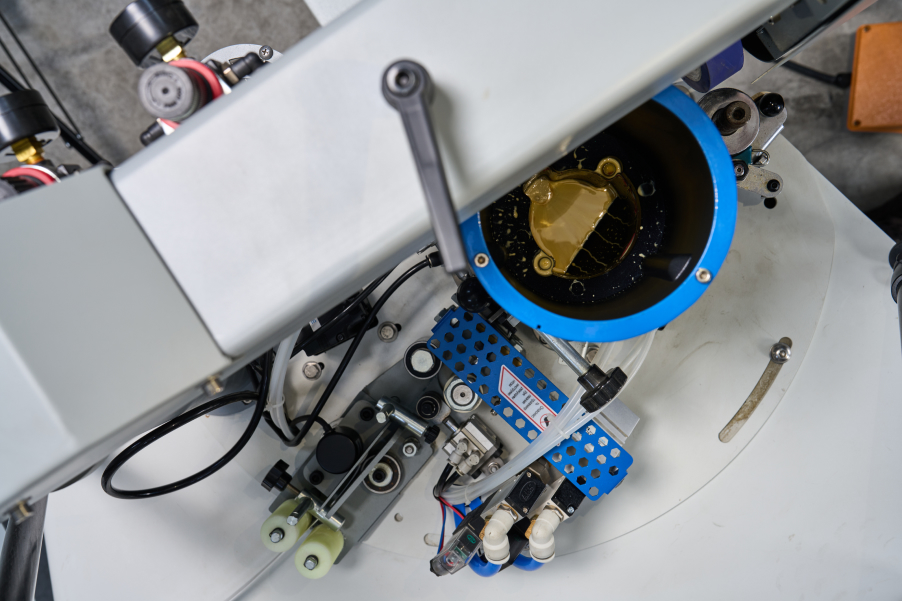

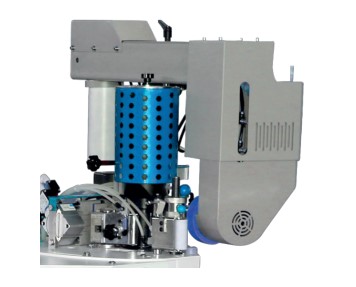

КЛЕЕВАЯ СТАНЦИЯ EVA/PUR Станок оснащен универсальной клеевой ванной емкостью 2600мл позволяющей использовать при работе клей расплав ЭВА или PUR клей в зависимости от задач. |
|
Для получения максимально качественного результата приклеивания кромки станок оборудован форсунками для подачи разделительной жидкости в зону контакта плоскости заготовки и свеса кромки. |
|

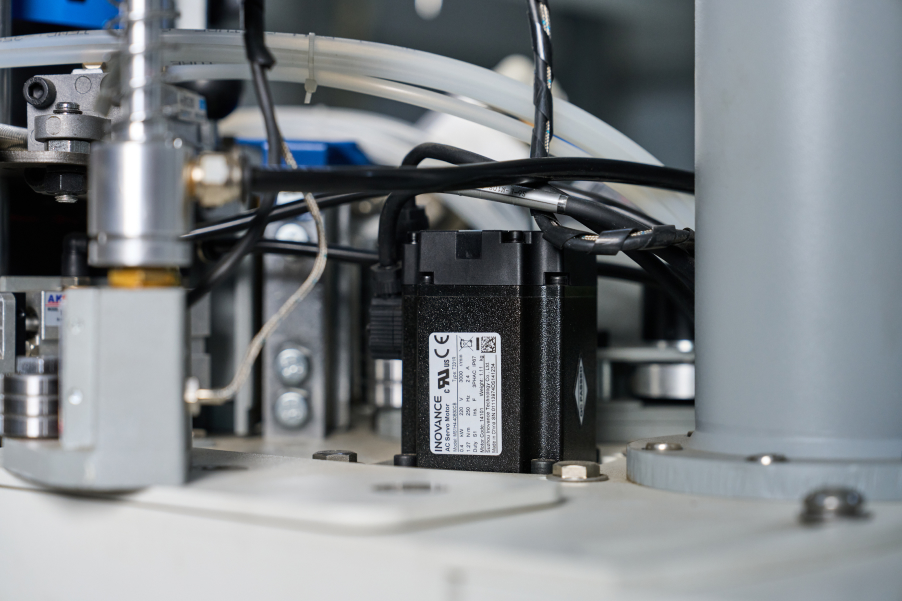

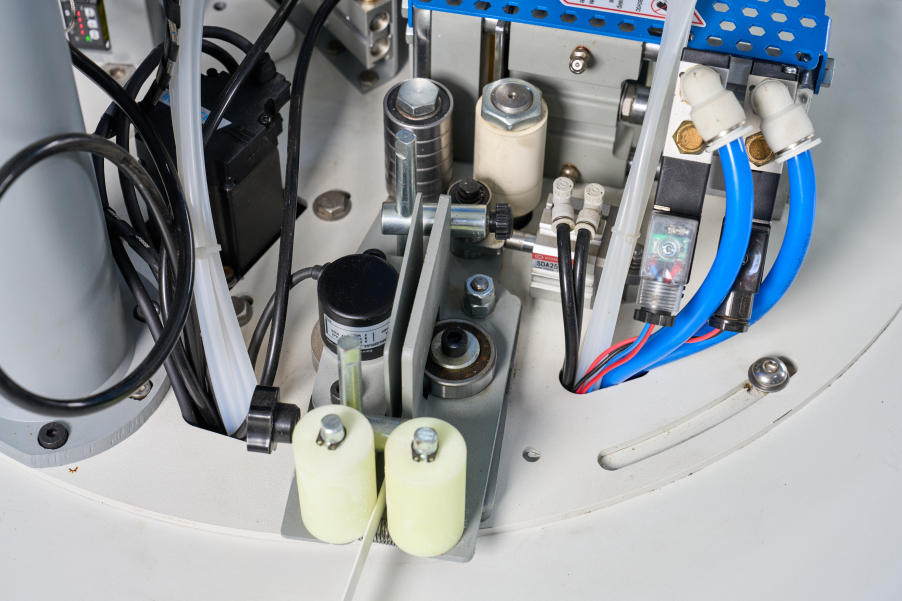

СИСТЕМА ПОДАЧИ КРОМОЧНОГО МАТЕРИАЛА Система подачи кромочного материала с энкодером, позволяющая подавать точное количество кромки в зону приклеивания (параметр задается с пульта в мм). |
|

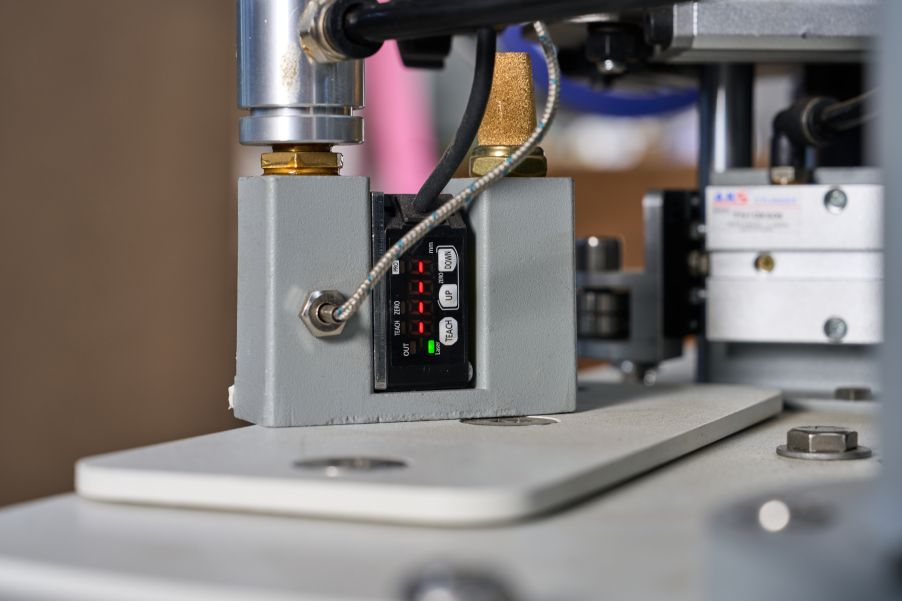

Для работы с крупногабаритными криволинейными заготовками, оклеиваемыми по замкнутому контуру, станок оснащен оптическим датчиком определения края кромки (лазером). |
|

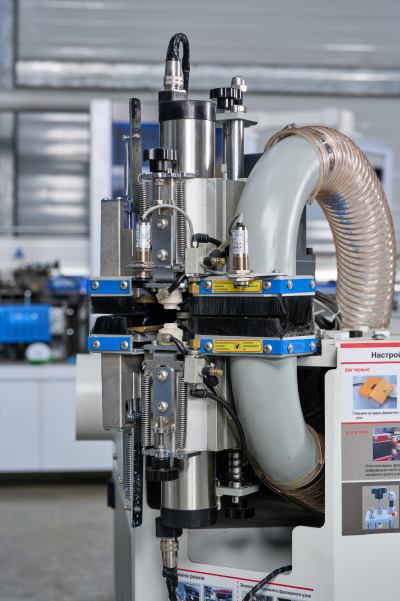

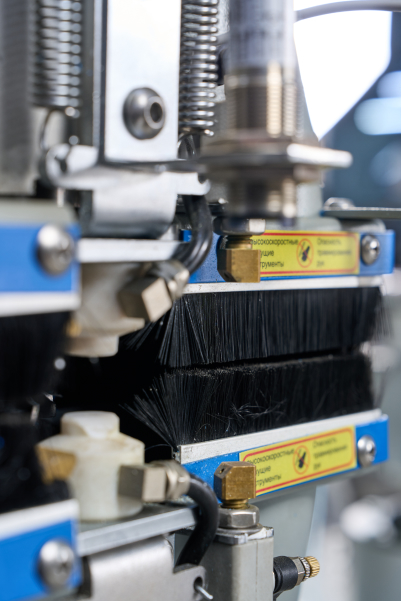

Двухсторонний фрезерный узел для снятия свесов оснащен высокооборотистыми моторами 24 000 об/мин, мощностью 800 Вт каждый. Фрезер оборудован копирами с микронастройкой по плоскости и приводным копиром с изменяемой скоростью подачи по торцу заготовки. В зону обработки нижней и верхней фрезы возможна подача разделительной жидкости с помощью форсунок расположенных на фрезерном узле. |
|
МАКСИМАЛЬНАЯ РАБОЧАЯ ЗОНА |
Конструктивные особенности
https://delta-tehno.ru
Подача детали на узле приклеивания кромки может осуществляться в автоматическом режиме с помощью специального устройства подачи с обрезиненным роликом.
Надежная выдвижная консоль грузоподъемностью 100 кг, для перемещения детали в течении всего цикла обработки, с вакуумной фиксацией укомплектована двумя типами сменных насадок диаметром 300 мм и 140 мм, для удобства работы с различными типоразмерами деталей.
СИСТЕМА УПРАВЛЕНИЯ
Станок управляется информативным промышленным пультом .
КЛЕЕВАЯ СТАНЦИЯ EVA/PUR
Станок оснащен универсальной клеевой ванной емкостью 2600 мл позволяющей использовать при работе клей расплав ЭВА или PUR клей в зависимости от задач.
Для получения максимально качественного результата приклеивания кромки станок оборудован форсунками для подачи разделительной жидкости в зону контакта плоскости заготовки и свеса кромки.
СИСТЕМА ПОДАЧИ КРОМОЧНОГО МАТЕРИАЛА
Система подачи кромочного материала с энкодером, позволяющая подавать точное количество кромки в зону приклеивания (параметр задается с пульта в мм).
Для работы с крупногабаритными криволинейными заготовками, оклеиваемыми по замкнутому контуру, станок оснащен оптическим датчиком определения края кромки (лазером).
Двухсторонний фрезерный узел для снятия свесов оснащен высокооборотистыми моторами 24 000 об/мин, мощностью 800 Вт каждый. Фрезер оборудован копирами с микронастройкой по плоскости и приводным копиром с изменяемой скоростью подачи по торцу заготовки. В зону обработки нижней и верхней фрезы возможна подача разделительной жидкости с помощью форсунок расположенных на фрезерном узле.
МАКСИМАЛЬНАЯ РАБОЧАЯ ЗОНА
-
Артикул
01-6825 -
Модель
DM-1000-3 -
Производитель
DELTAMACHINERY -
Страна производства
Китай -
Мощность, Вт
6500 -
Высота кромочного материала, мм
14-70 -
Высота детали, мм
10-60 -
Толщина кромочного материала, мм
0.5-3 -
Ко-во вертикальных шпиндилей
7831
