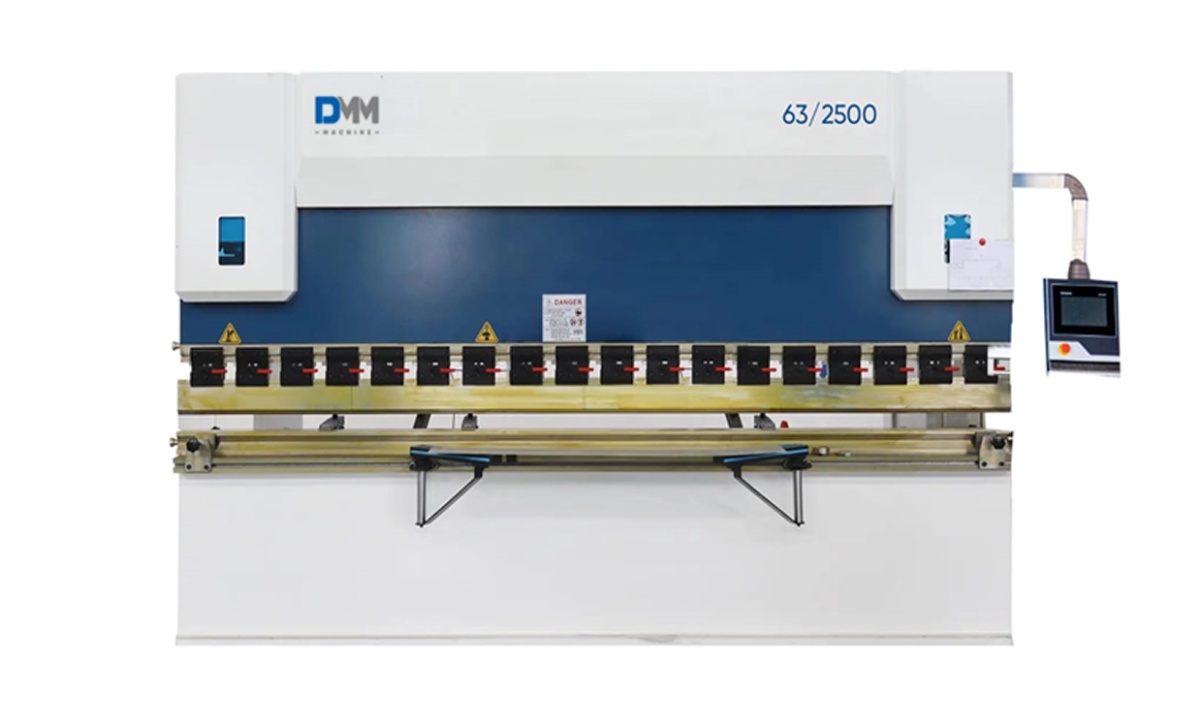

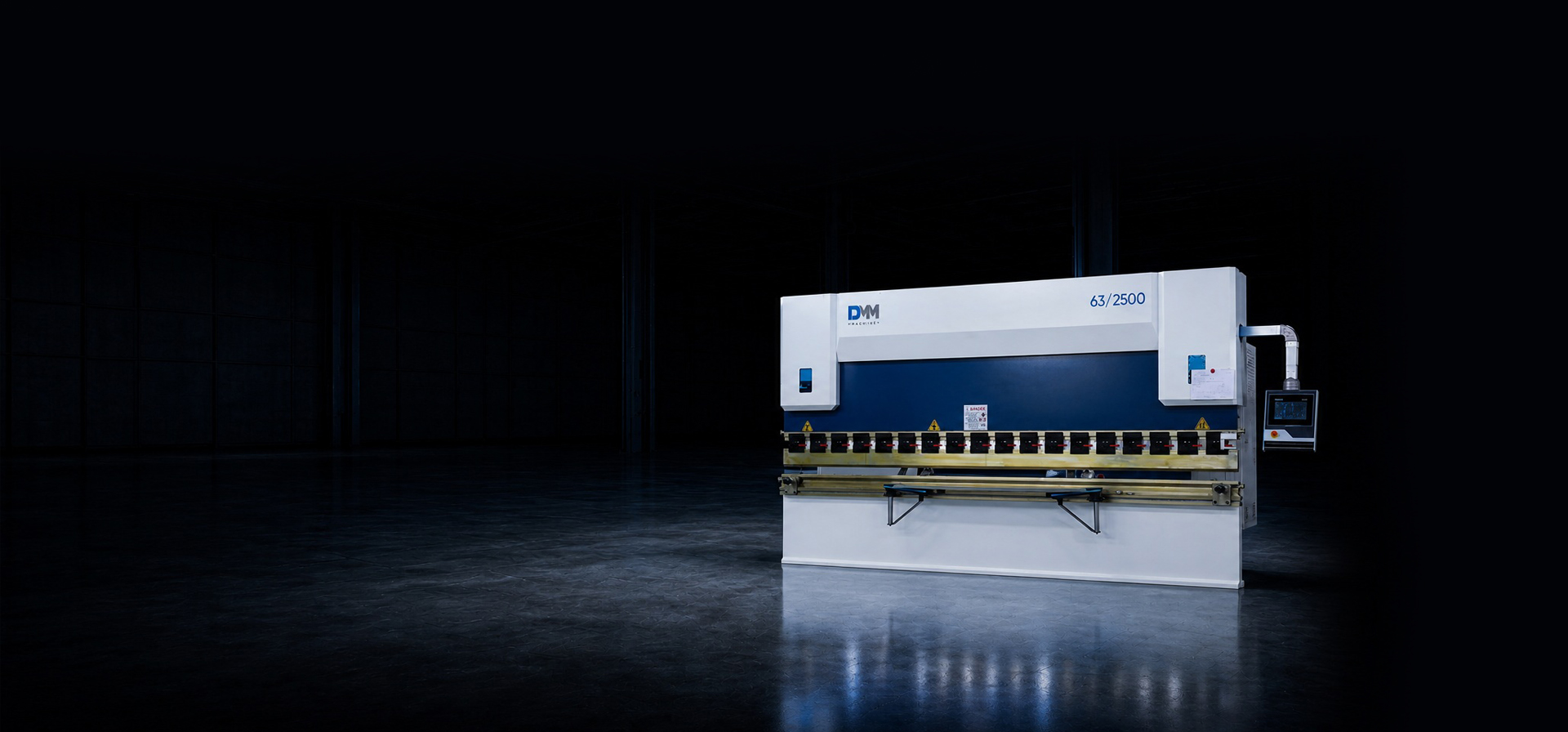

Листогибочный гидравлический пресс DMM 63/2500 Контроллер TP10S
По запросу
-
Описание
-
Технические характеристики
Примеры пуансонов
Примеры гиба
Конструктивные особенности
https://delta-tehno.ru
БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ AMADA PROMECAM
Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
УПЛОТНИТЕЛЬНЫЕ КОЛЬЦА PARKER (США)
Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.
ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)
Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.
ПЕДАЛЬ УПРАВЛЕНИЯ KACON South Korea
Листогибочный гидравлический пресс укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх.
НАДЕЖНЫЙ И МОЩНЫЙ ДВИГАТЕЛЬ
Серия SIEMENS — это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC&GB. Материал корпуса — чугун.
ЭЛЕКТРОШКАФ С ЭЛЕКТРОКОМПОНЕНТАМИ SCHNEIDER (Франция)
Промышленный изолированный электрошкаф надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.
СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.
СИСТЕМА УПРАВЛЕНИЯ E22
TP10S — это система управления, специально разработанная для листогибочных гидравлических прессов с ЧПУ, с поддержкой управления 2 осевой обработки.
Доступно сохранение 16 программ, каждая программа 25 рабочих шагов
Внесение параметров гибочного инструмента.
7-дюймовый цветной сенсорный TFT-экран и высокая контрастность
Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации
Более быстрая и надежная связь CAN между контроллером и приводами
Интерактивный дисплей и система оповещения об ошибках и авариях.
Автоматический расчет угла и длины функций изгиба. Достаточно установить угол гиба, система автоматически рассчитает глубину опускания слайдера.
Удобное графическое управление инструментами контроллера
Таблица конфигурации для настройки последовательности клапанов
Программное ограничение хода
-
Артикул
03-8792 -
Модель
DMM 63/2500 -
Производитель
DMM -
Усилие давления, кН
630 -
Длина гиба, мм
2500 -
Расстояние между колоннами, мм
2100 -
Глубина подачи (Зев), мм
260 -
Ход верхней балки, мм
100 -
Максимальная высота раскрытия, мм
370 -
Холостой ход, мм/с
80 -
Рабочее перемещение, мм/с
10 -
Скорость обратного хода, мм/с
80 -
Тип главного двигателя
Y132M-4 ( B5) -
Мощность, кВт
5,5 -
Скорость, об/мин
1400 -
Тип помпы
HG1-25-01R-VPC -
Давление, МПа
25 -
Расход, л/мин
31.5 -
Максимальное рабочее давление гидравлической системы, МПа
25 -
Ко-во вертикальных шпиндилей
dmm-brand -
Вес (брутто), кг
5 000
Транспортные данные
Габаритные размеры, мм: 2600x1400x2000
Вес, кг: 4500
Размеры упаковки: 2500x1500x2400
