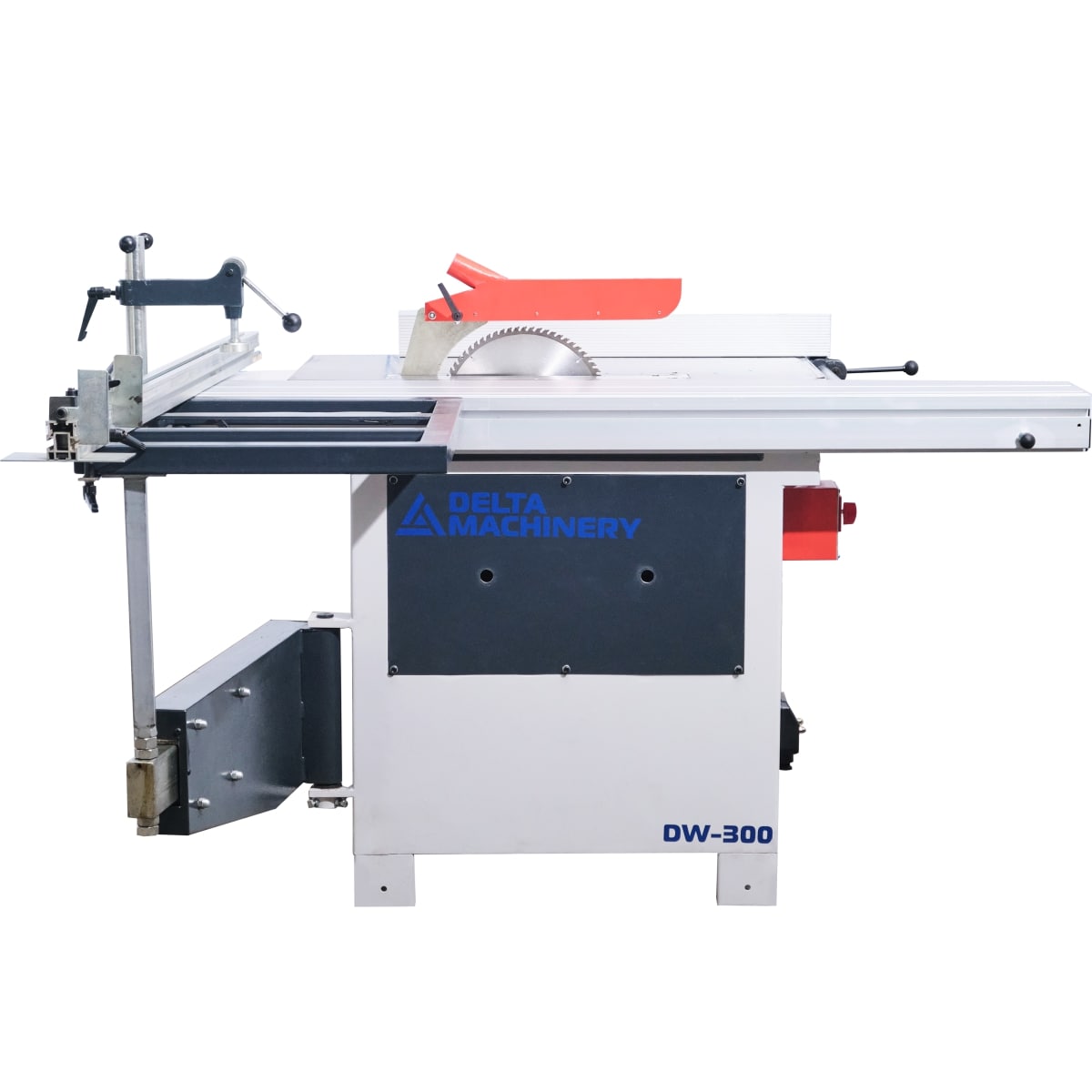

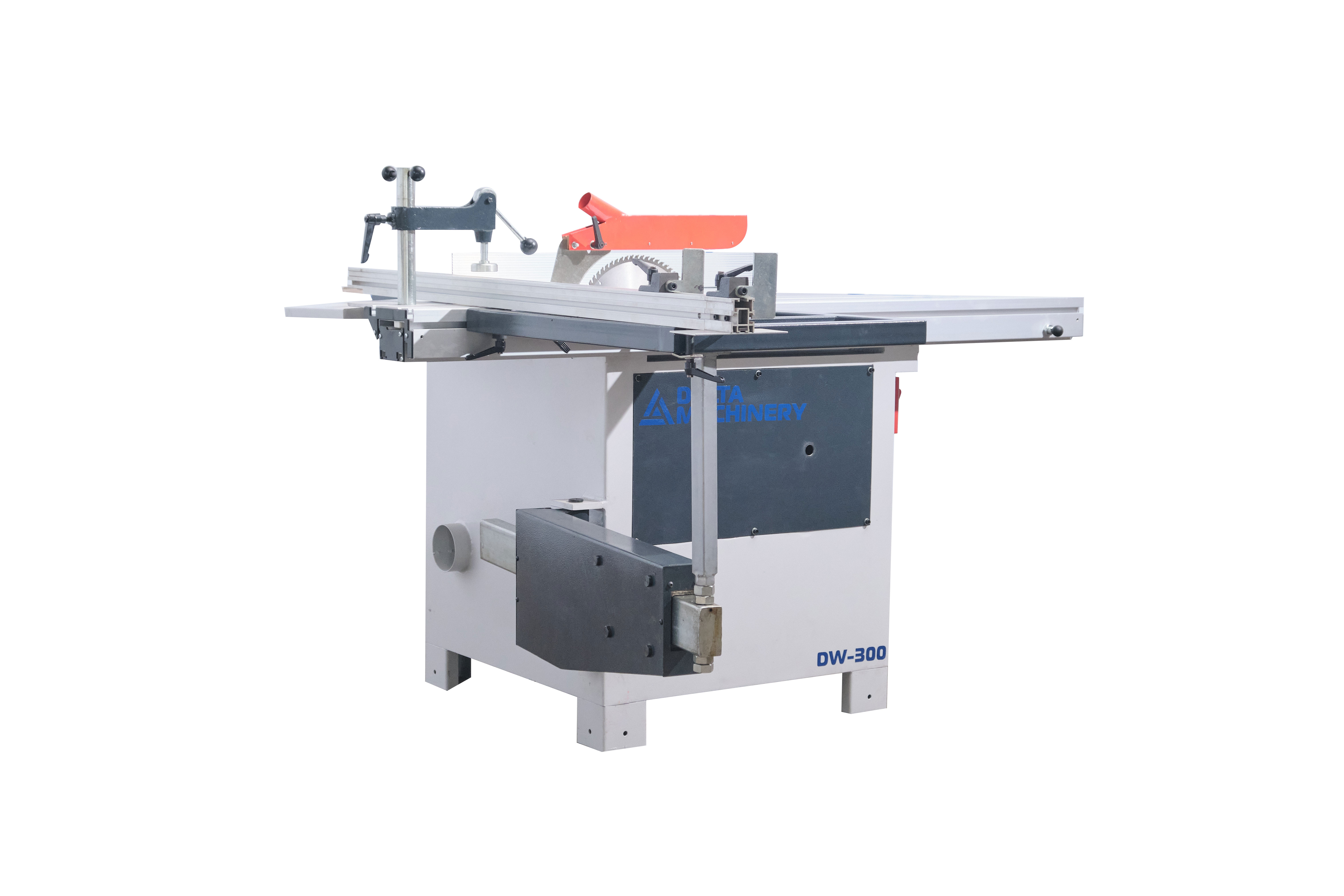

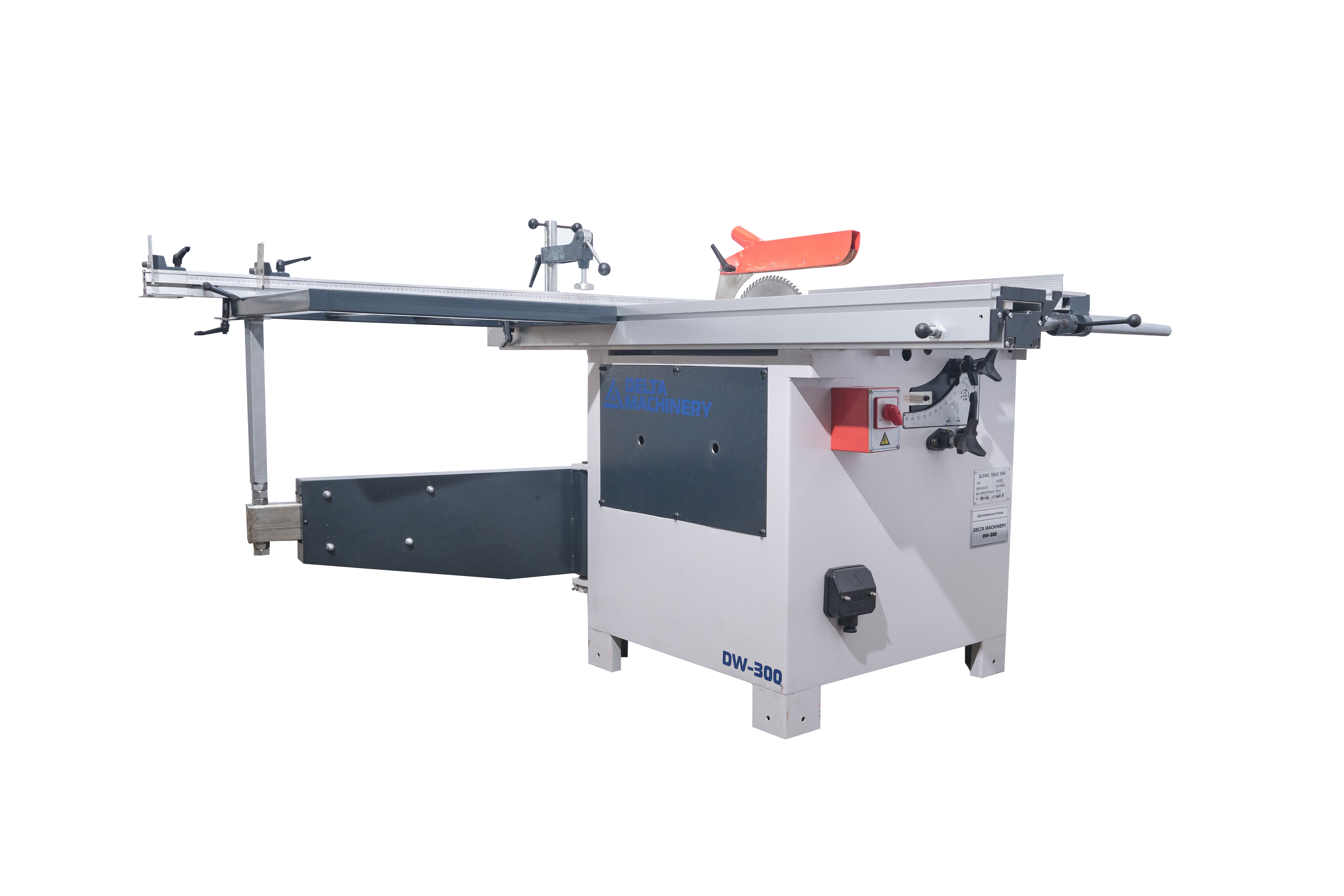

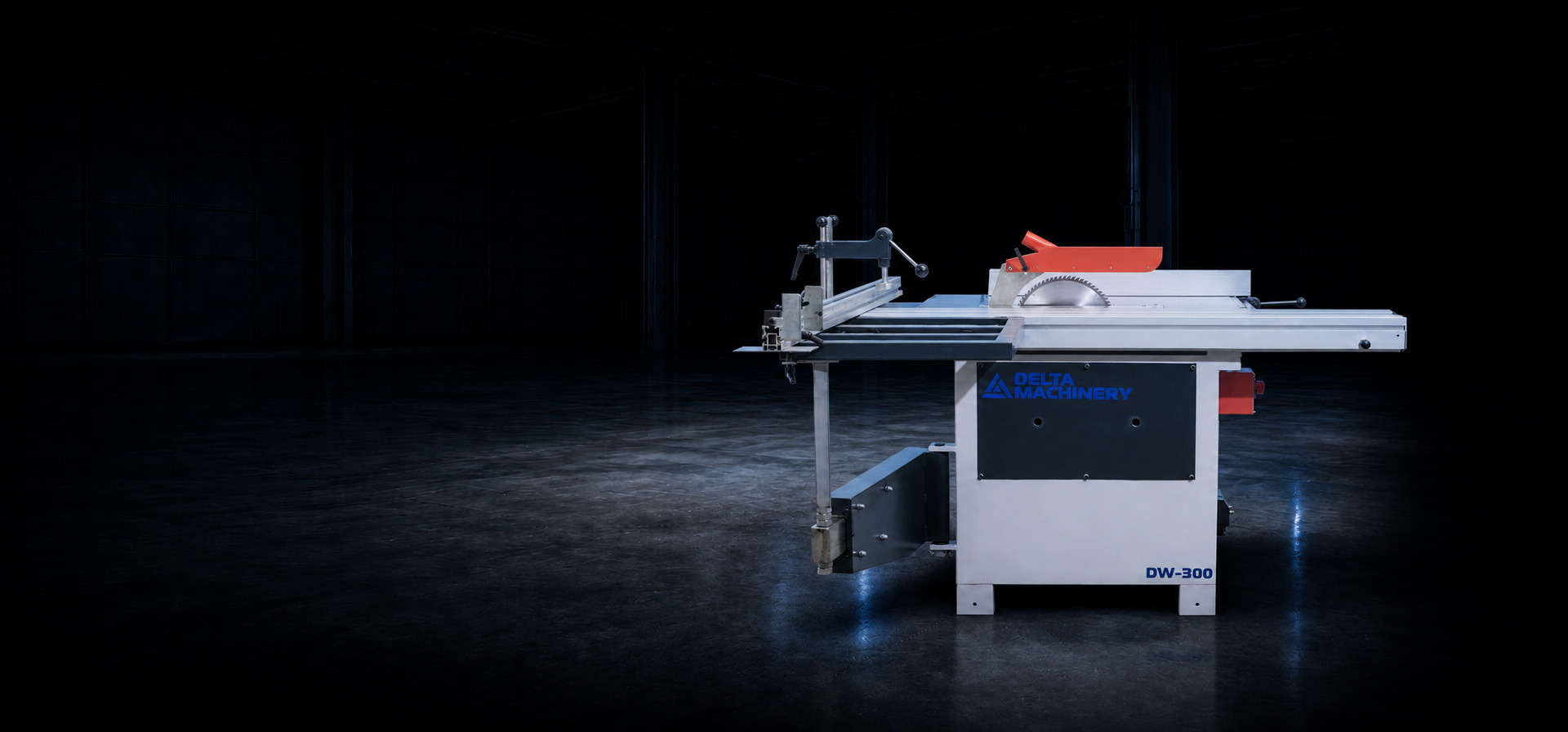

Круглопильный станок DELTAMACHINERY DW-300
Артикул: 02-4937
Диаметр пилы: 300 мм
Мощность: 3 кВт
Масса станка: 260 кг
Назначение
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен массивным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0-45 градусов.
Применение
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Наклон пилы +/- 45 град
-

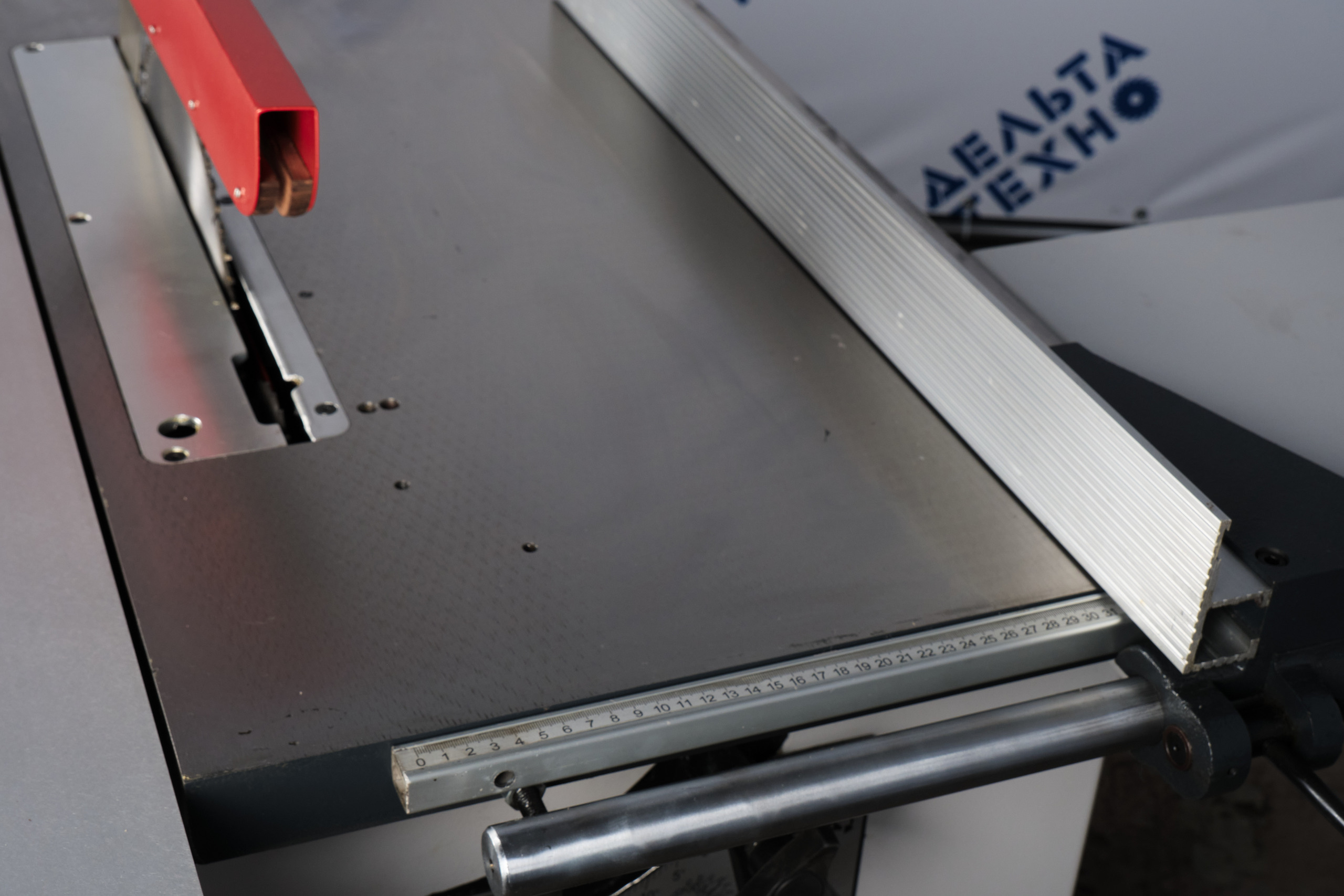

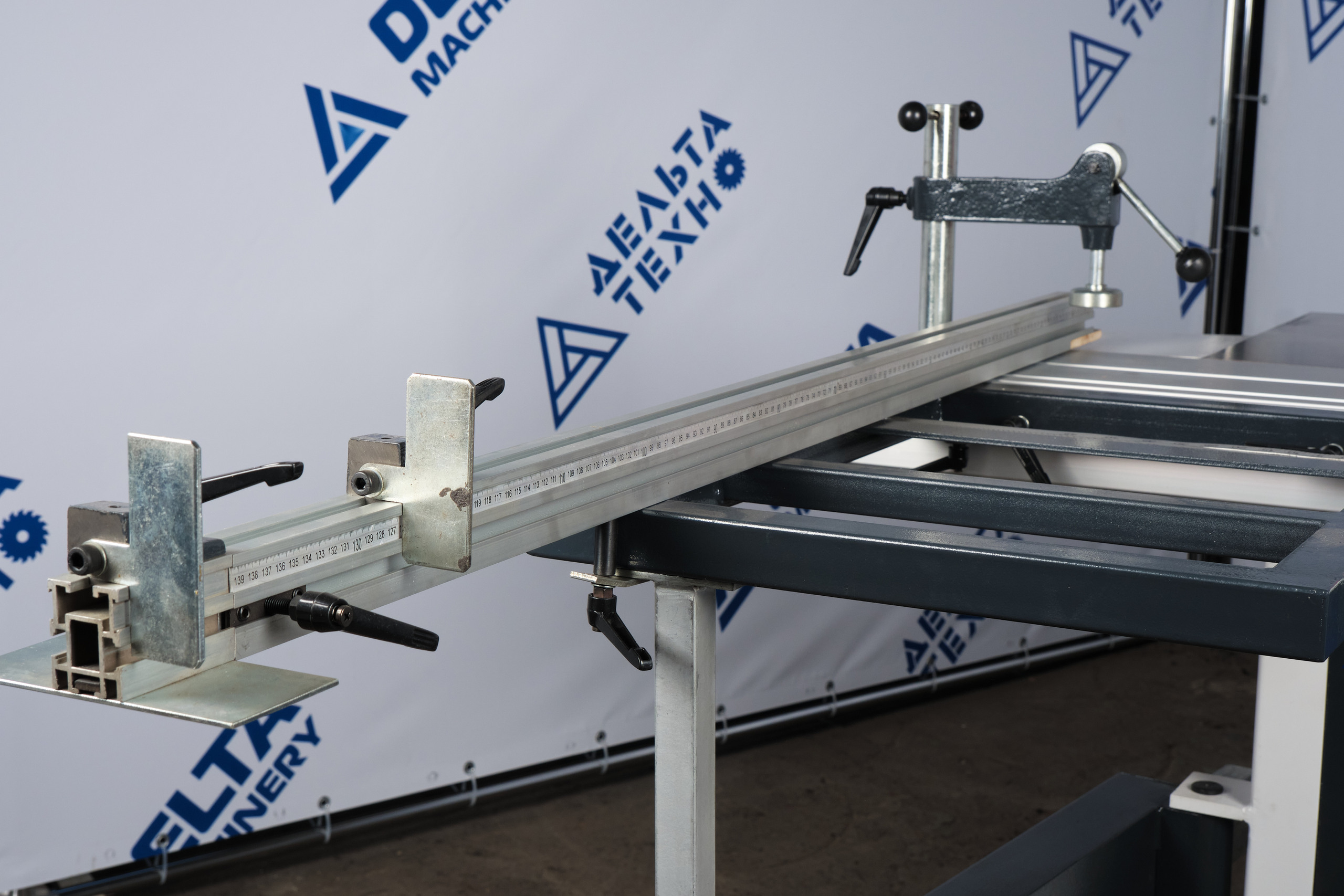

Поворот упорной линейки
-
Возможность подключения аспирации
Конструктивные особенности

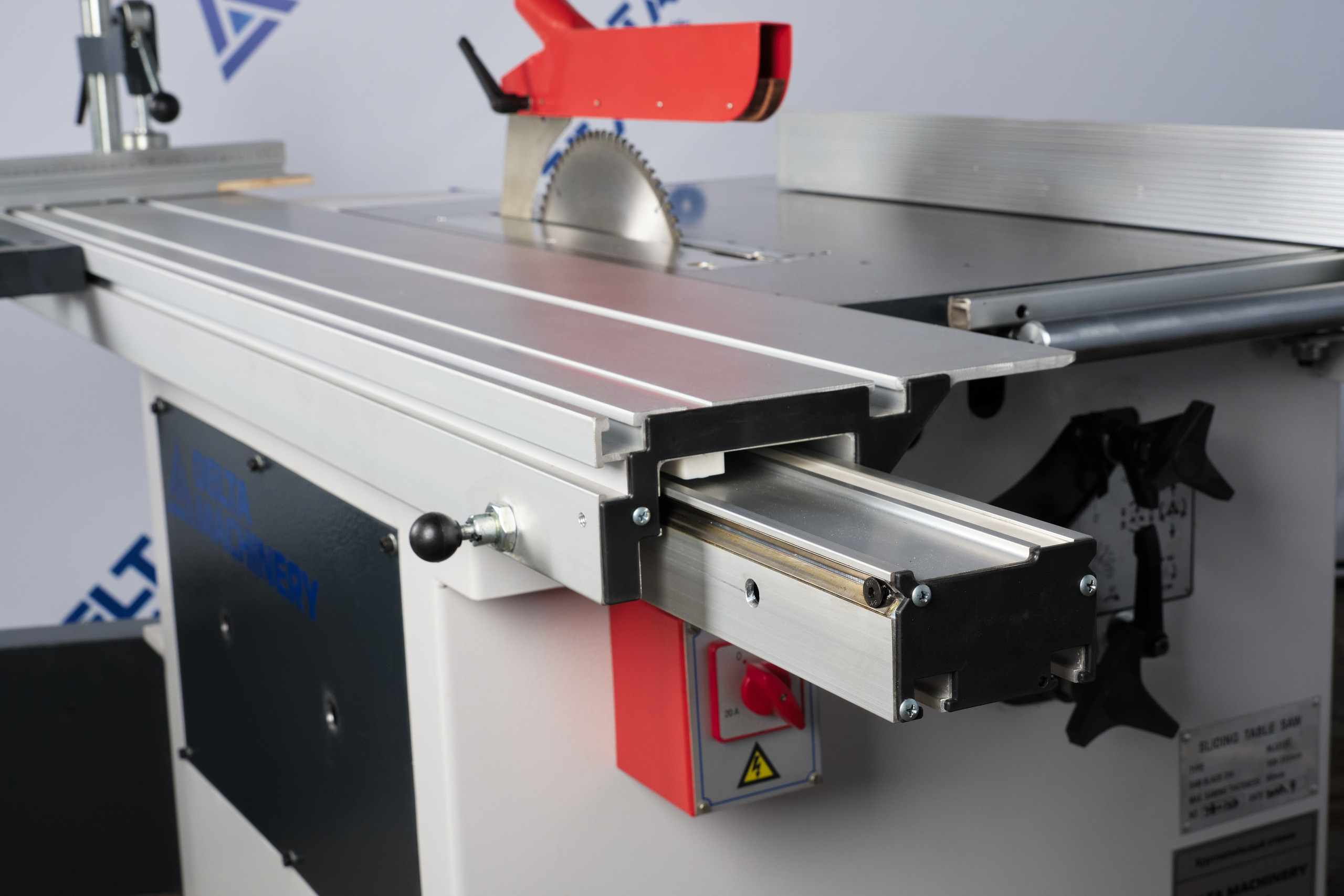

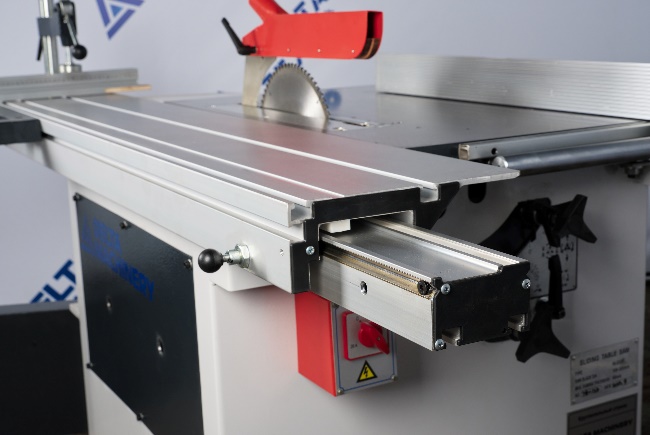

НАПРАВЛЯЮЩИЕ ПЕРЕМЕЩЕНИЯ КАРЕТКИ
Перемещение каретки происходит по направляющим. Каретка закреплена на двух суппортах. Обеспечен плавный ход, исключен люфт каретки.

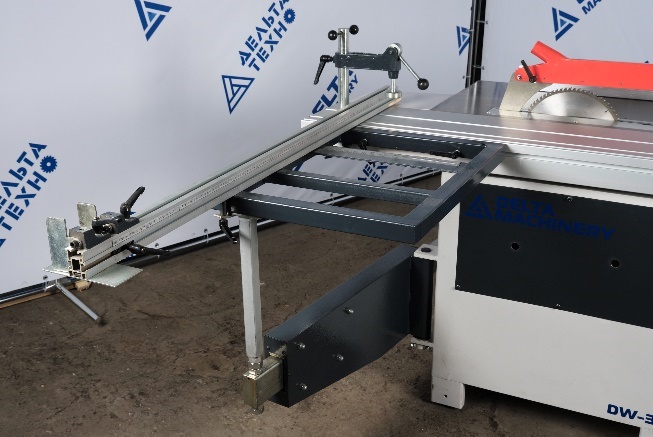

ТЕЛЕСКОПИЧЕСКАЯ ОПОРА КАРЕТКИ
Исключает провисание каретки. Обеспечивает стабильное горизонтальное положение каретки.

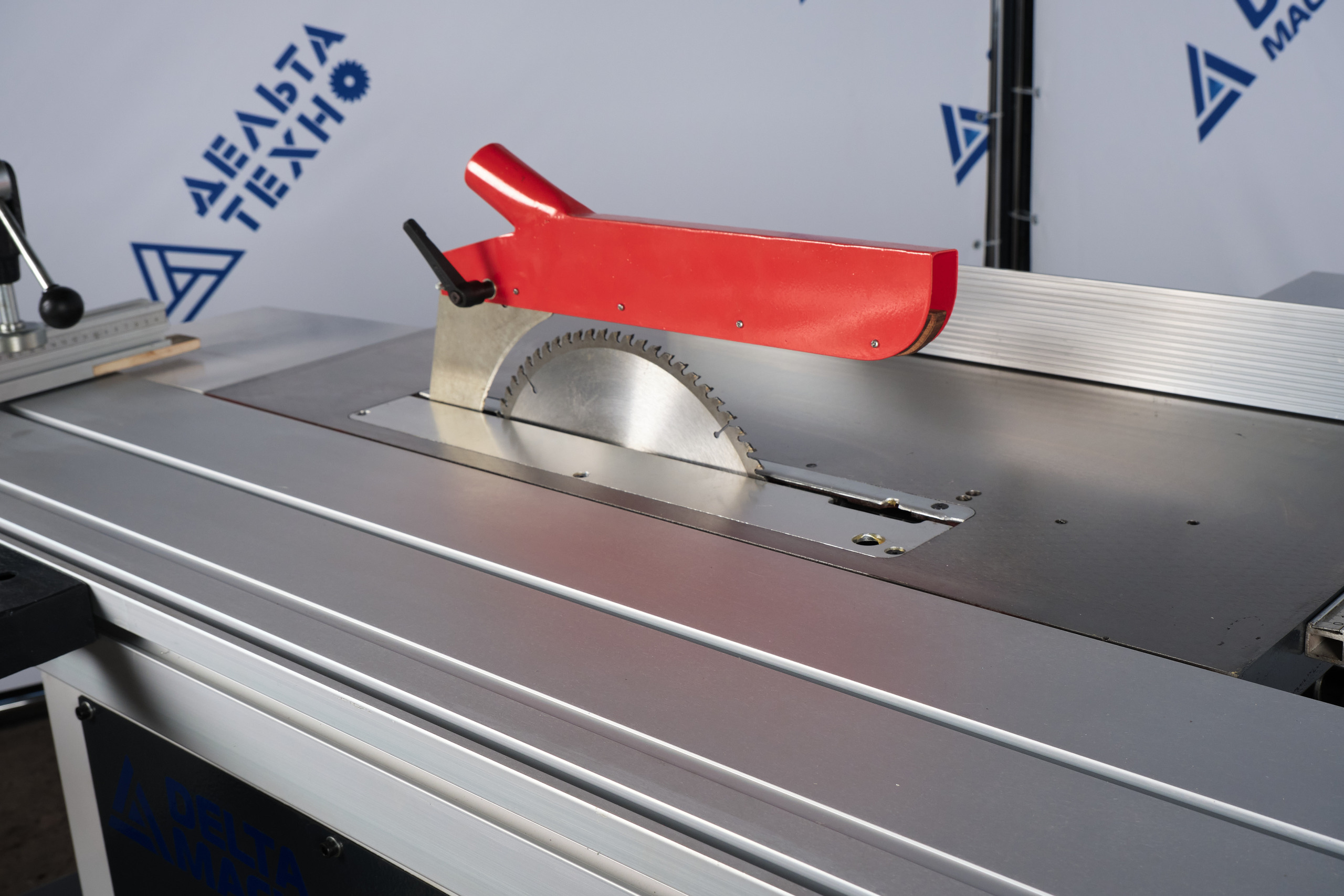

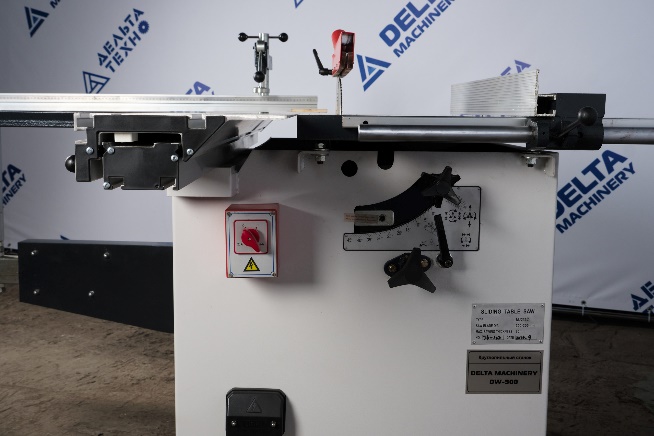

РЕГУЛИРОВКА ВЫСОТЫ ПРОПИЛА
Подъем/опускание пилы регулируется маховиком.
Пила наклоняется +/-45 градусов под углом.
Удобство настройки по шкале с угловой индикацией.

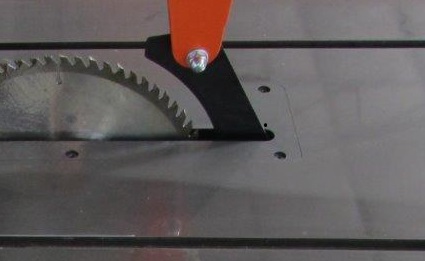

РАСКЛИНИВАЮЩИЙ НОЖ
Предотвращает зажимание пилы при работе с сырой, напряженной заготовкой.
ВЫХОД ПОД АСПИРАЦИЮ
Возможность подключения аспирационной установки.
Обеспечивается отвод опилок при работе.
|
Диаметр основной пилы, мм |
300 |
|
Посадочный диаметр основной пилы, мм |
30 |
|
Диаметр подрезной пилы, мм |
120 |
|
Посадочный диаметр подрезной пилы, мм |
20 |
|
Частота вращения пилы, об/мин |
3500 |
|
Частота вращения пилы, об/мин |
7000 |
|
Ход каретки, мм |
1500 |
|
Наклон пилы, град. |
45 |
|
Макс. высота пропила при вертикальном положении диска (90 град.), мм |
90 |
|
Макс. высота пропила при наклоне диска (45 град.), мм |
65 |
|
Диаметр аспирационного выхода пильного узла, мм |
100 |
|
Диаметр аспирационного выхода защитного кожуха, мм |
50 |
|
Род тока питающей сети |
Переменный трехфазный |
|
Частота тока, Гц |
50 |
|
Напряжение питающей сети, В |
380 |
|
Мощность привода, кВт |
3 |
|
Габаритные размеры станка, мм |
2280 х 3020 х1200 |
|
Масса станка, кг |
260 |
