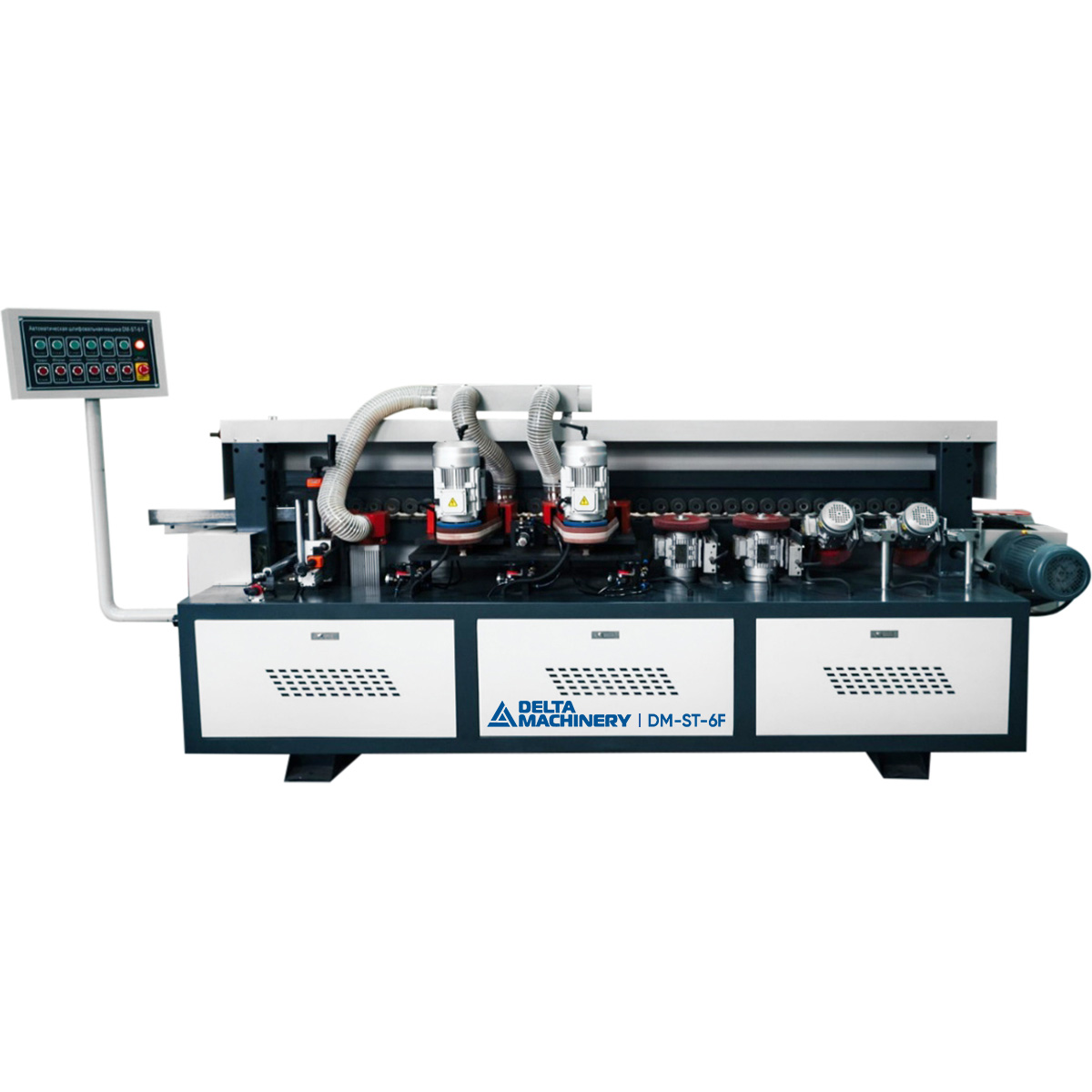

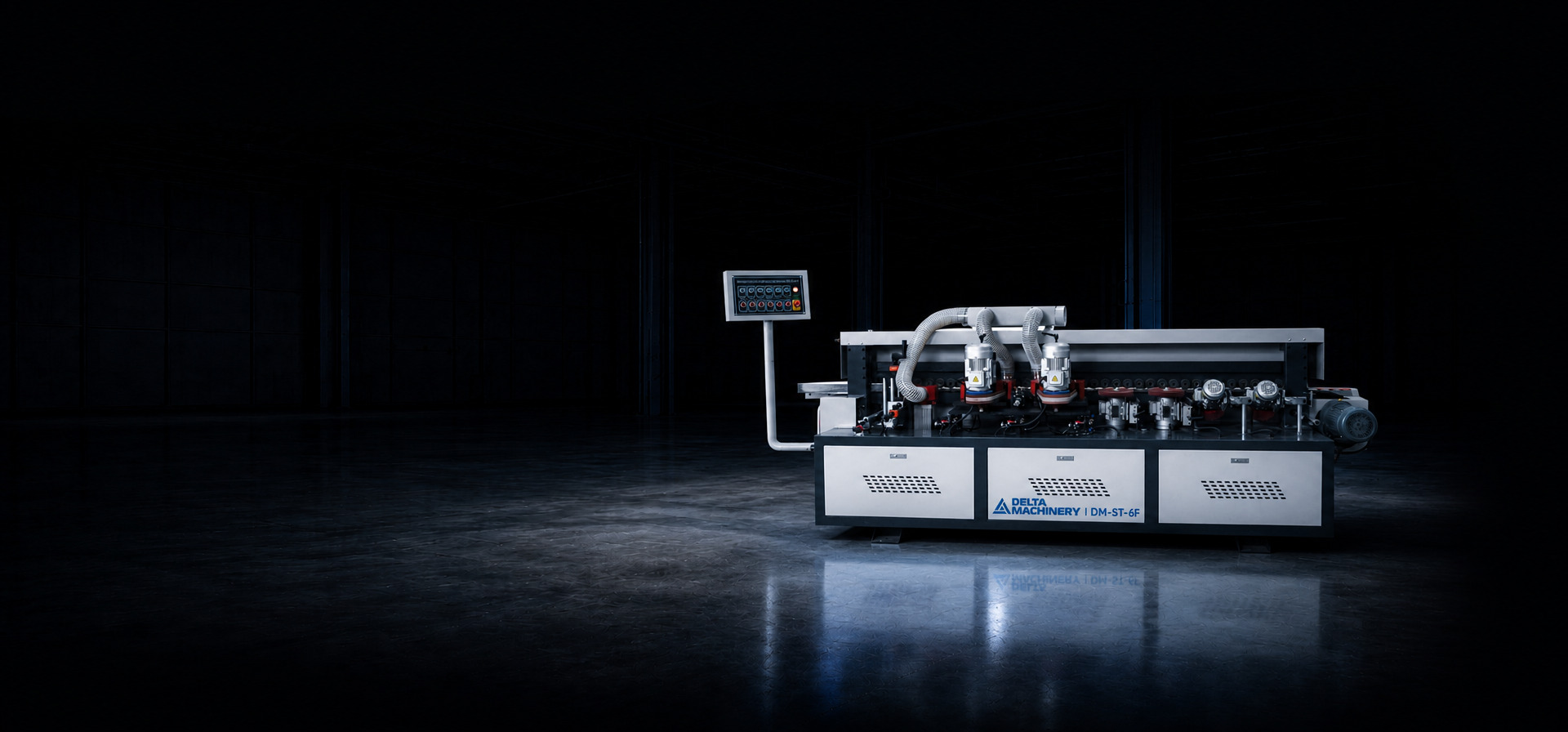

Кромкошлифовальный станок проходного типа с фрезерным узлом DELTAMACHINERY DM‑ST‑6F
По запросу
-
Описание
-
Технические характеристики
-
Видео
Назначение
Предназначен для шлифования торца и плоскости изделий из ДСП, ДВП, массива и сложных деталей мебели в автоматическом режиме.
Отличительные особенности
- Станок оснащен двумя узлами шлифования торца с помощью горизонтальной бесконечной ленты, двумя горизонтальными и двумя вертикальными узлами шлифования с инструментом тарельчатого типа с лепестковым абразивным материалом
- Узлы предварительного шлифования с лентами бесконечного типа укомплектованы аспирационным коробом и приемными гофрами для отвода пыли и стружки из зоны обработки
- Каждый узел приводится в действие отдельным двигателем и имеет возможность независимой механической настройки положения относительно обрабатываемой детали
- Активация узлов раздельная, производится с пульта управления, расположенного в зоне нахождения оператора. Пульт оснащен кнопкой аварийной остановки станка
- Перемещение детали во время цикла шлифования осуществляется с помощью цепного транспортера с обрезиненными подушками, приводящегося в действие отдельным электродвигателем
Конструктивные особенности
https://delta-tehno.ru

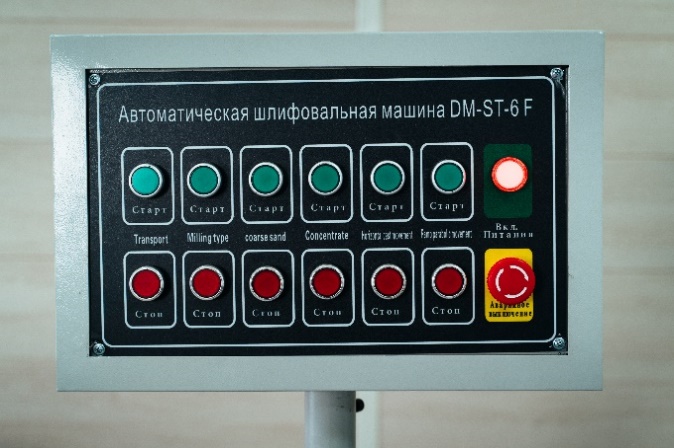

ПАНЕЛЬ УПРАВЛЕНИЯ
На панели управления каждый узел имеет кнопки включения и выключения, а также расположен индикатор питания с кнопкой аварийного отключения.

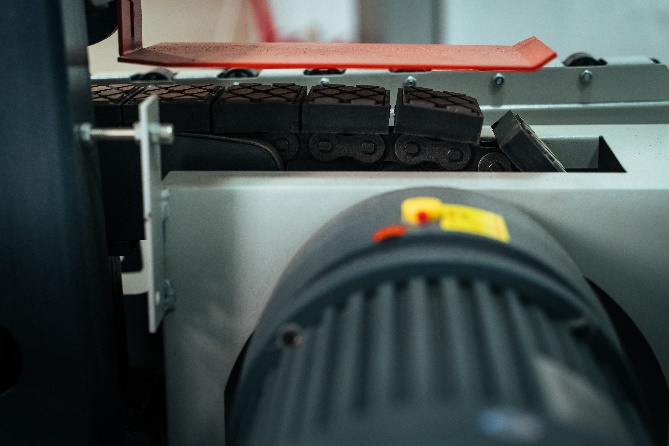

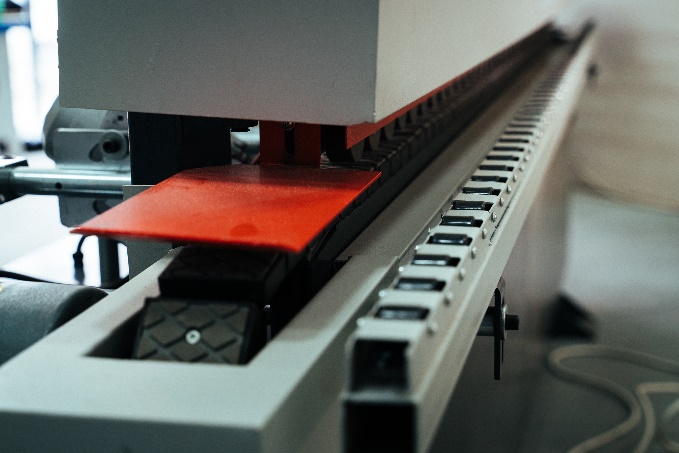

ЦЕПНОЙ ПРИВОД ТРАНСПОРТЕРА
Надежный цепной привод конвейерной лены работает от двигателя 1,5 кВт.

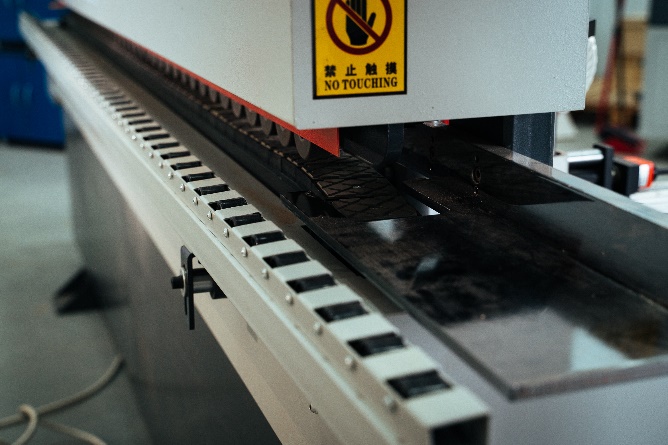

ВЕРХНЯЯ ПРИЖИМНАЯ ТРАВЕРСА
Траверса имеет ручную настройку толщины детали с цифровым индикаторов в зоне подачи заготовок.
ВЫДВИЖНАЯ ОПОРА
Облегчает работу с крупногабаритными деталями.

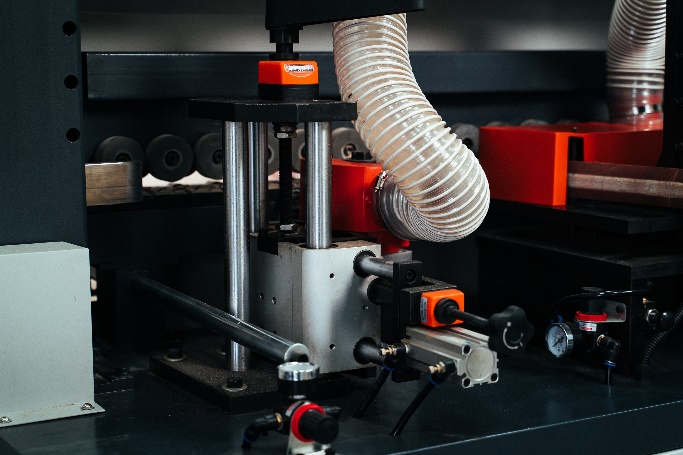

ФРЕЗЕРНЫЙ УЗЕЛ
Осуществляет предварительное фрезерование исходя из установленного инструмента. Имеет возможность настройки положения по вертикали и горизонтали. В рабочее положение входит при помощи пневматики.

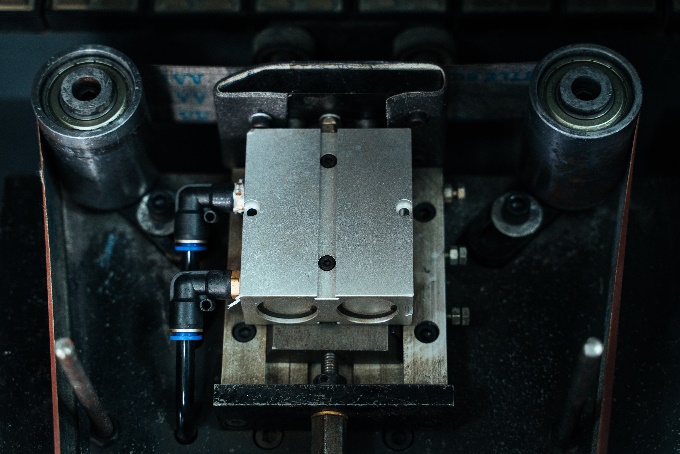

ШЛИФОВАЛЬНЫЕ УЗЛЫ С ПНЕВМАТИЧЕСКИЕ УТЮЖКАМИ
Утюжки установлены на узлах с бесконечной лентой для эффективной работы шлифовального материала.

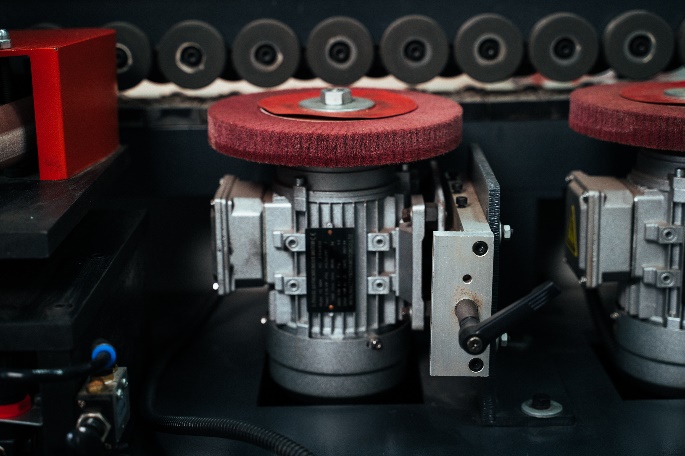

УНИВЕРСАЛЬНЫЕ ШЛИФОВАЛЬНЫЕ ТОРЦЕВЫЕ УЗЛЫ
Два узла с возможностью изменения положения по горизонтали и вертикали.
Возможно использование различных вариантов шлифовального инструмента.

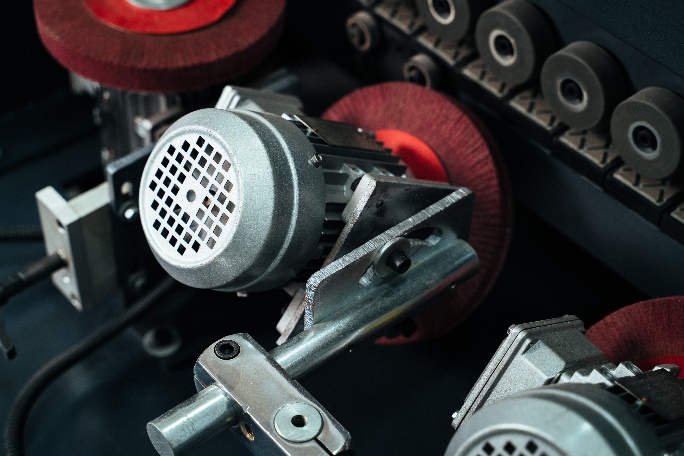

УНИВЕРСАЛЬНЫЕ ШЛИФОВАЛЬНЫЕ ПРОФИЛЬНЫЕ УЗЛЫ
Два узла с возможностью изменения положения по радиусу и вертикали.
Возможно использование различных варианты шлифовального инструмента.

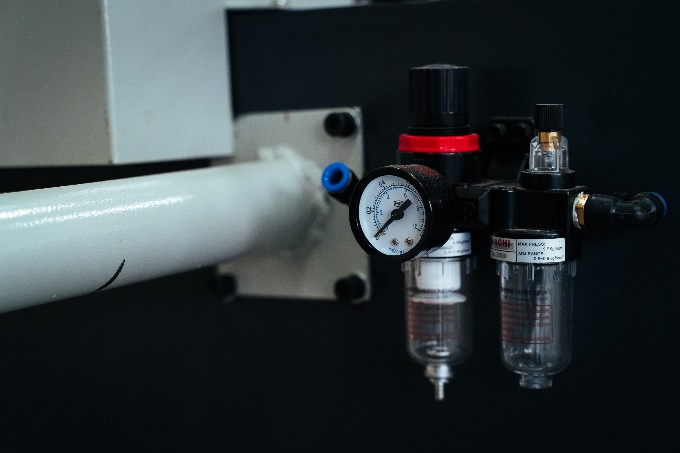

ВОЗДУХОПОДГОТОВКА
Для предварительной подготовки воздуха, установлен масленый лубрикатор и сепаратор влаги.
-
Артикул
02-3367 -
Модель
DM-SТ-6F -
Производитель
DELTAMACHINERY -
Страна производства
Китай -
Мощность, Вт
8000 -
Напряжение, В
380 -
Минимальная ширина детали, мм
≥ 60 -
Макс. толщина детали, мм
58 -
Управление скоростью
инвертер -
Ко-во вертикальных шпиндилей
7831 -
Вес (брутто), кг
1100 -
Код EAN
4687203627669 -
Код ТН ВЭД
8465930000
Транспортные данные
Габаритные размеры, мм: 3500x700x1570(спультом,безпульта1350)
Вес, кг: 1000
