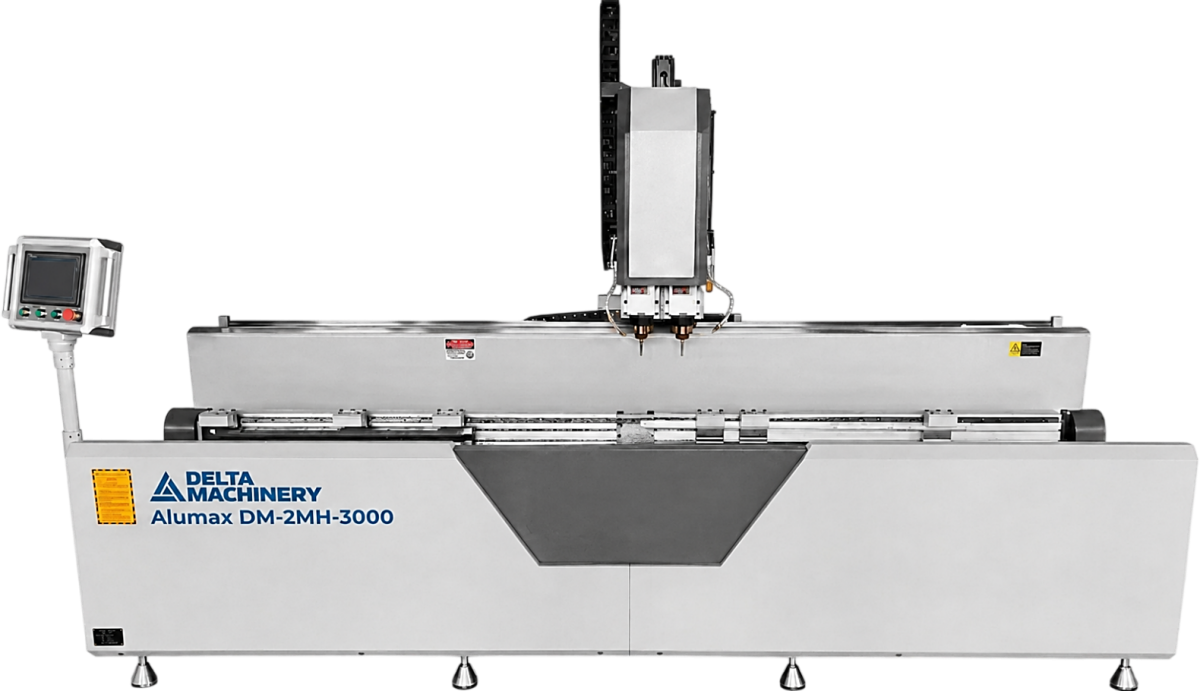

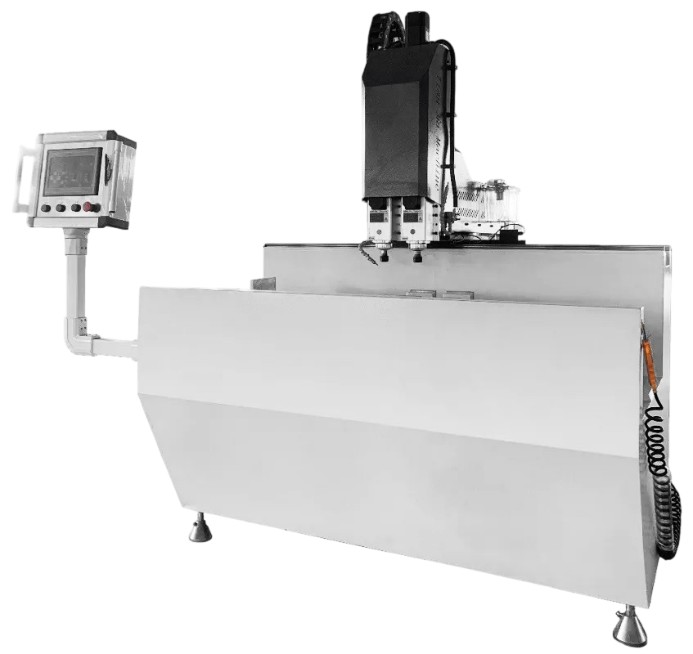

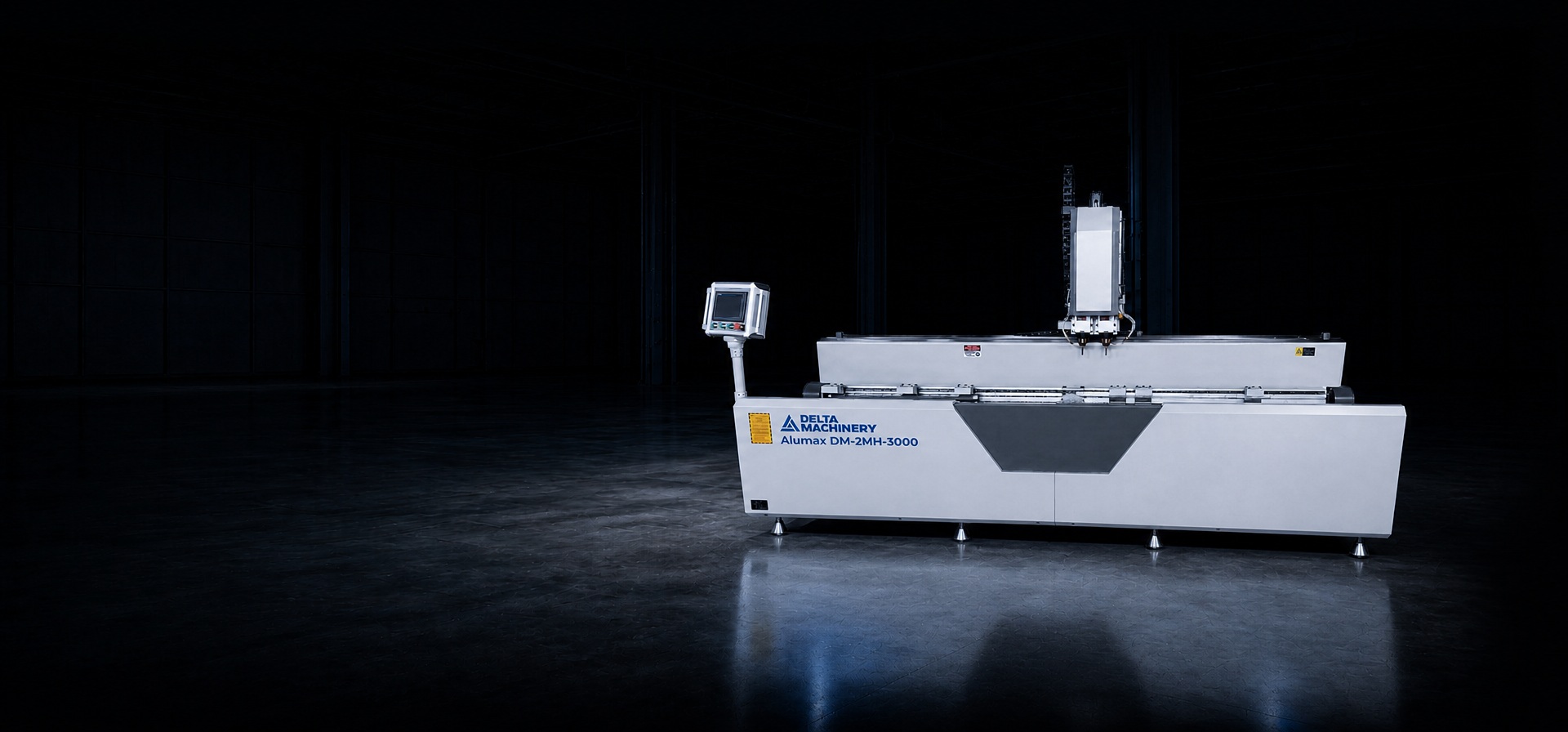

Фрезерно-гравировальный станок с ЧПУ DELTAMACHINERY Alumax DM-2MH-3000
Артикул: 02-8734
Скорость вращ. шпинделя: 18 000 об/мин
Точность позиционирования: 0,2 мм
НАЗНАЧЕНИЕ
Данный станок спроектирован для высокоточной обработки алюминиевых профилей, используемых в производстве мебели, оконно-дверных систем и светопрозрачных фасадов. Он идеально подходит для фрезерования круглых отверстий, пазов, замочных скважин, а также для снятия фасок, гравировки плоскостей и других технологических операций. Шпиндель имеет возможность поворота в диапазоне от -90° до +90°.
ПРЕИМУЩЕСТВА СТАНКА
■ Кинематика "+1" (Поворотный стол)
В отличие от обычных 3-осевых станков, здесь стол может наклоняться на угол ±90°.
Что это дает: Вы можете обрабатывать левую, правую и верхнюю грани алюминиевого профиля за один цикл фиксации. Это исключает погрешности, возникающие при ручном перевороте заготовки, и в 2–3 раза ускоряет производство.
■ Система перемещения и точность
Ось X (длина 3000 мм): Использование косозубой рейки позволяет станку быстро перемещаться вдоль длинного профиля без потери точности, которая могла бы возникнуть из-за провисания длинного винта.
Оси Y и Z: Шарико-винтовые пары (ШВП) обеспечивают микронную точность при заглублении и фрезеровании сложных контуров (например, под замки или фурнитуру).
■ Стандарт патрона ISO 30 Это промышленный стандарт, который позволяет легко подбирать цанги и патроны под любые диаметры фрез (от тонких гравировальных до мощных торцевых).
■ Высокая производительность: Скорость перемещения по оси X в 50 м/мин позволяет очень быстро позиционировать инструмент вдоль длинных заготовок.
■ Мощный привод: Шпиндель на 4,5 кВт достаточно силен для уверенного фрезерования не только тонкостенного алюминия, но и более толстых профилей.
■ Компактная зона Y: Ширина обработки в 280 мм подтверждает специализацию станка именно на профильных системах (фасады, окна, двери).
■ Энергопотребление: Общая мощность в 9 кВт требует соответствующей подготовки электросети предприятия.
■ Массивная база гасит вибрации, что предотвращает поломку тонких фрез.
■ Подача СОЖ в зону реза продлевает срок службы инструмента в 5-10 раз.
ПРОЧНАЯ КОНСТРУКЦИЯ
Основные компоненты выполнены из стальных конструкций, прошедших термическую обработку для снятия внутренних напряжений, что обеспечивает жесткость и долговечность станины.

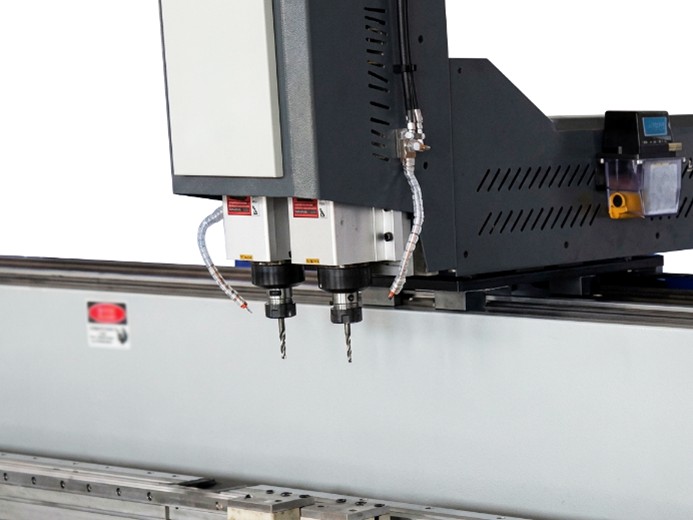

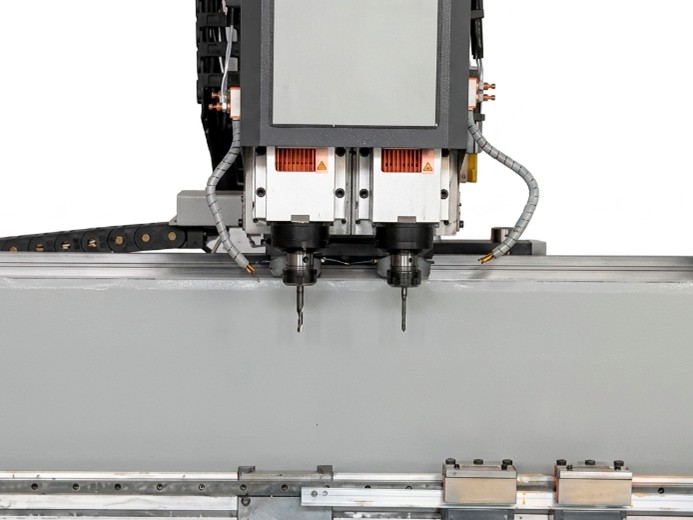

ВЫСОКОТЕХНОЛОГИЧНЫЙ ШПИНДЕЛЬ
Два высокотехнологичных шпинделя (работают попеременно) с воздушным охлаждением производства Италия. Мощность одного шпинделя 4,5 кВт
Высокие обороты (до 18 000) обеспечивают «зеркальный» срез алюминия. Отличается высокой точностью, повышенным уровнем безопасности и исключительной надежностью.

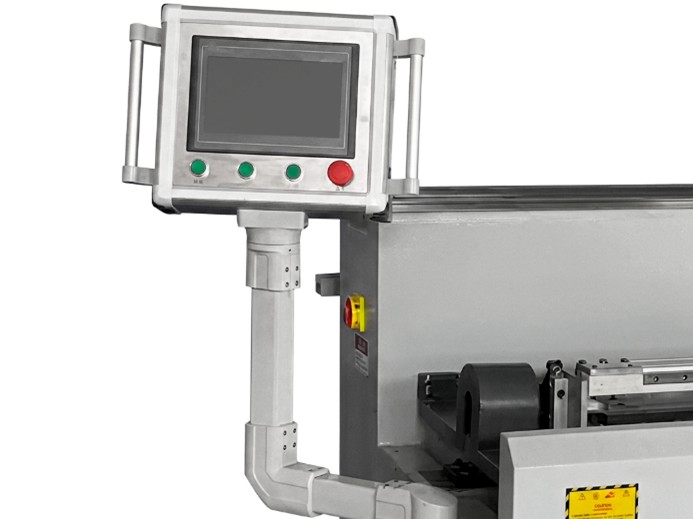

СИСТЕМА УПРАВЛЕНИЯ И ПРИВОДА
Управление осуществляется современной системой ЧПУ. Поддержка G-кодов и интуитивно понятный интерфейс для оператора.
СИСТЕМА ПЕРЕМЕЩЕНИЯ
Ось X (длина 3000 мм): Использование косозубой рейки позволяет станку быстро перемещаться вдоль длинного профиля без потери точности, которая могла бы возникнуть из-за провисания длинного винта.
Оси Y и Z: шарико-винтовые пары (ШВП) обеспечивают микронную точность при заглублении и фрезеровании сложных контуров (например, под замки или фурнитуру).
Поворотный стол: Рабочий стол поворачивается на 180 градусов (-90^\circ \rightarrow 0^\circ \rightarrow +90^\circ). Профиль может быть обработан с трех сторон за одну установку. При обработке глубоких отверстий (отверстий особой формы) сквозная обработка может выполняться путем поворота стола, что значительно повышает эффективность и качество работы
РУЧНАЯ СМЕНА ИНСТРУМЕНТА
Цанговый патрон соответствует стандарту ISO 30 ER 32, что гарантирует безопасность и надежность крепления.
СИСТЕМА СМАЗКИ
Автоматическая система смазки с бочком.

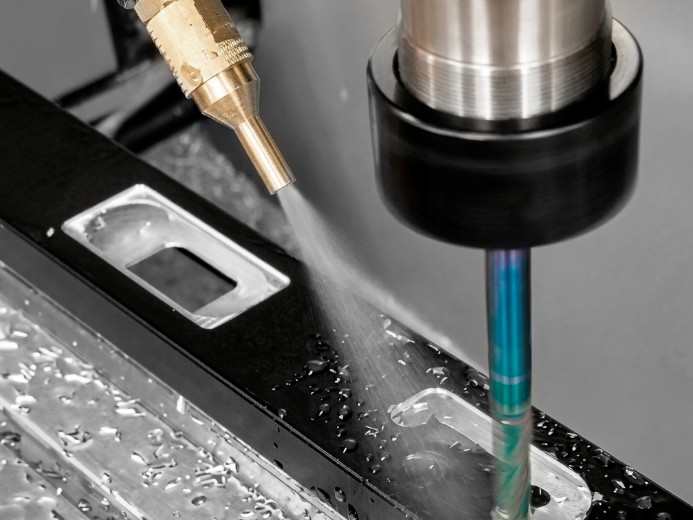

СИСТЕМА ОХЛАЖДЕНИЯ
Для охлаждения фрез используется импульсная система распыления, контролируемая системой управления
