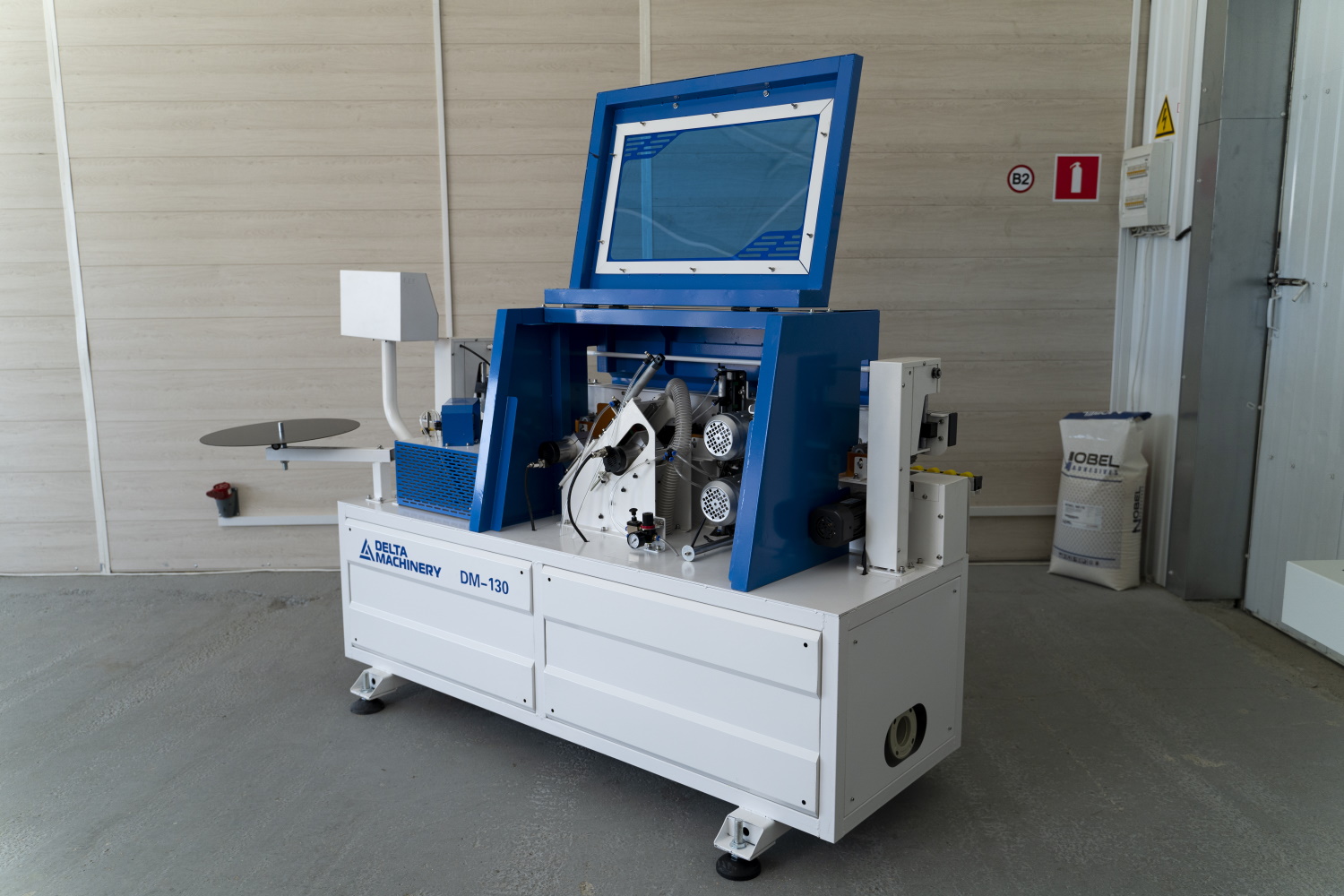

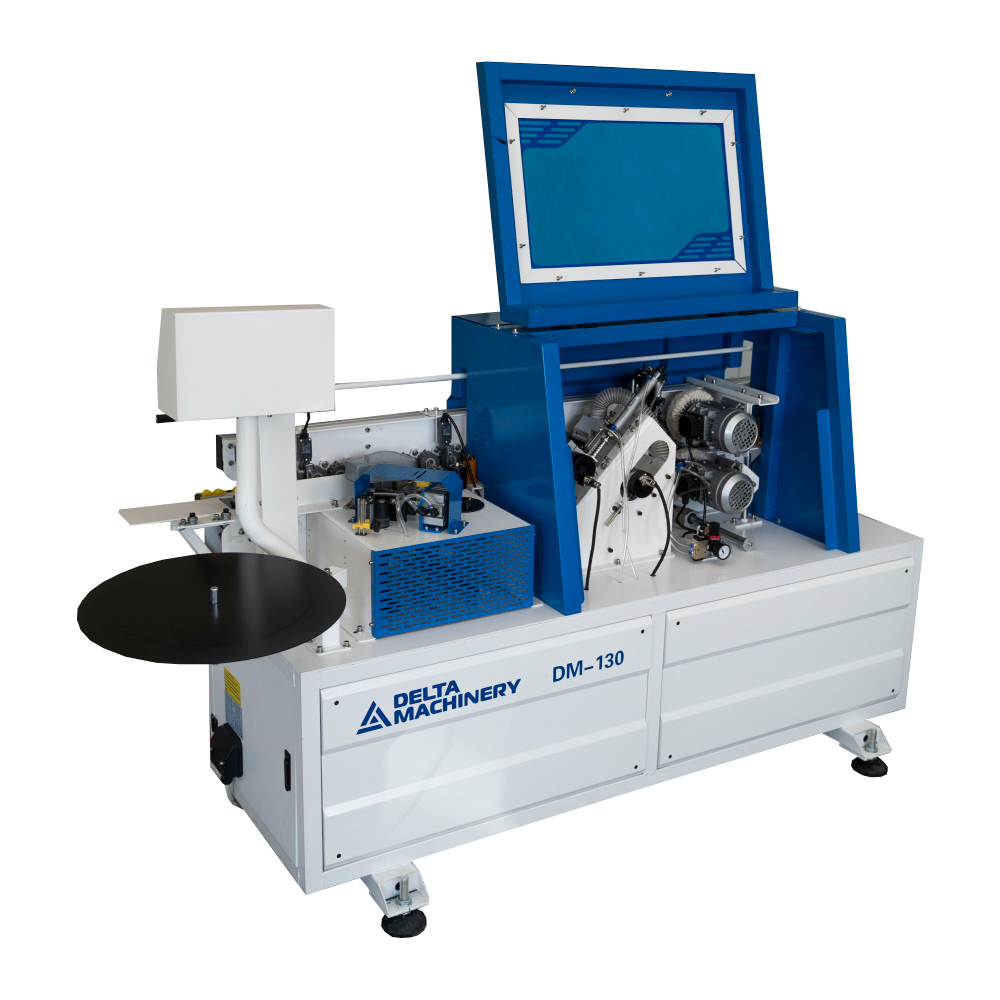

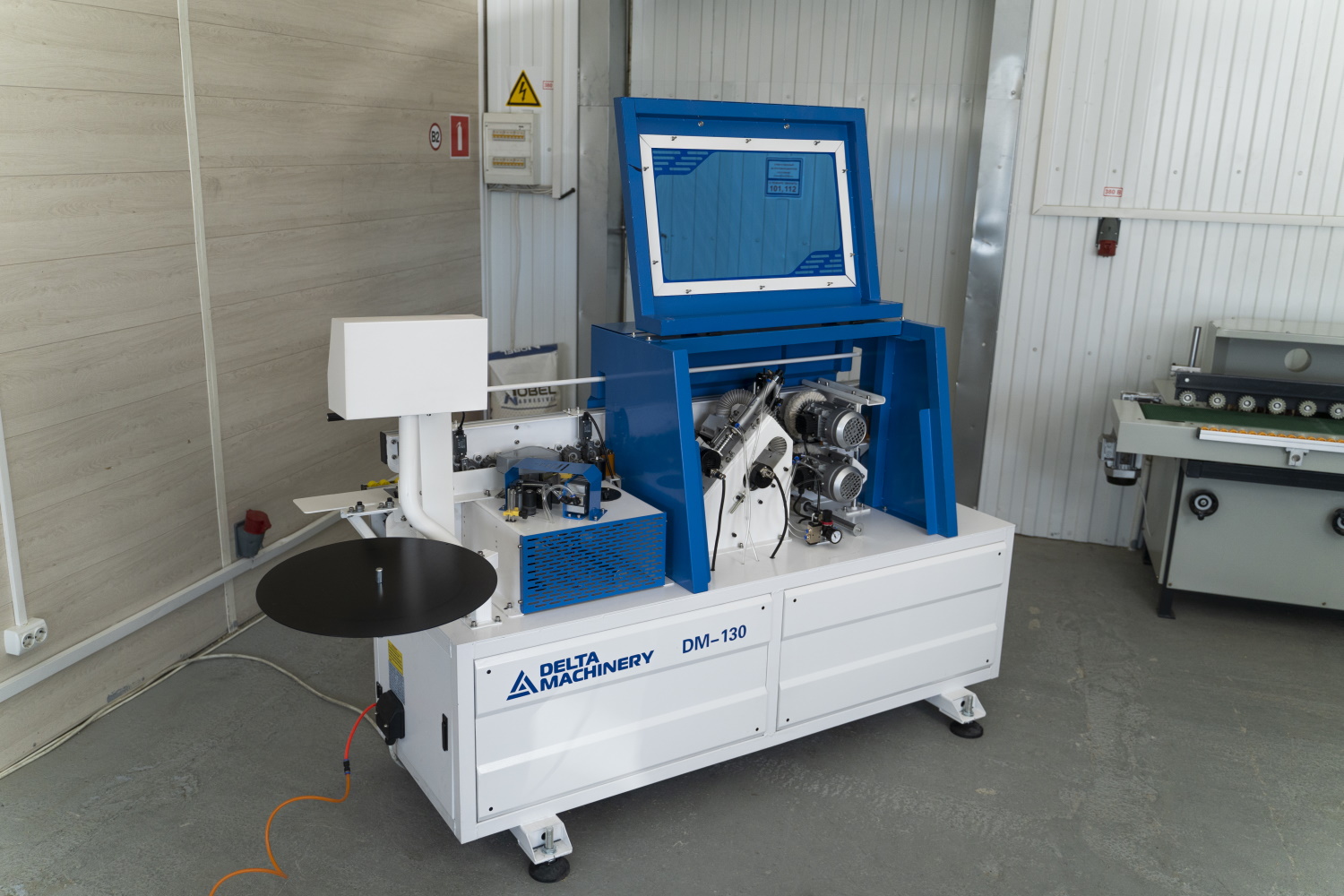

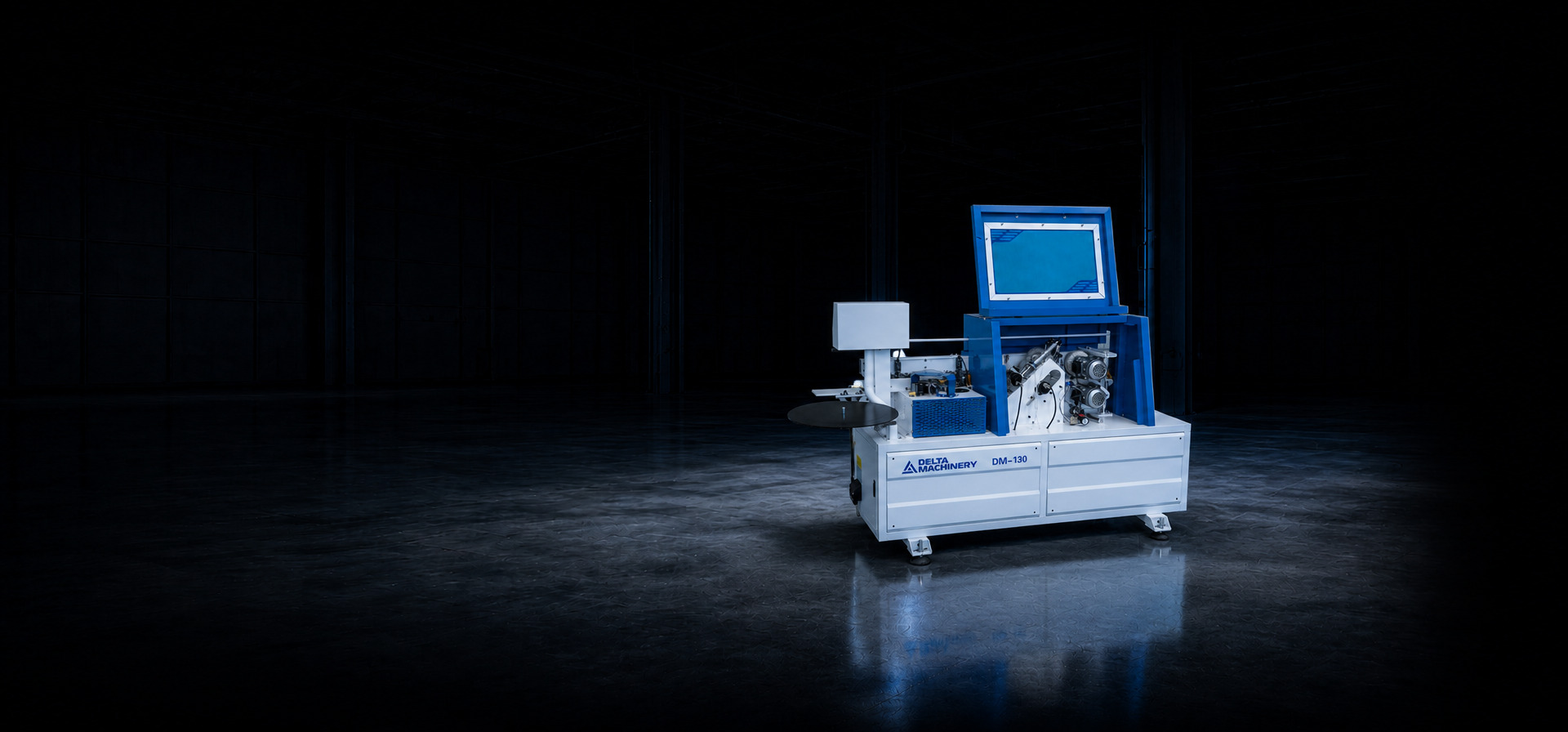

Автоматический кромкооблицовочный станок DELTAMACHINERY DM‑130
По запросу
-
Описание
-
Технические характеристики
-
Видео
Назначение
Предназначен для облицовывания прямолинейных мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом. А также для снятия свесов (фрезерования) уже приклеенного кромочного материала одновременно как с нижней, так и с верхней части детали.
Приклеивание ведется при автоматической подаче заготовки.
Подача кромочного материала в зону приклеивания осуществляется автоматически из магазина.
Применение
Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).
Фрезерный узел с высокооборотистыми фрезами, производит снятие свесов кромки сверху и снизу заготовки за один проход.
Предназначение
Отличительные особенности
- - Скорость подачи 0-10 м/мин;
- - Транспортер для автоматической подачи заготовки в зону обработки.
- - Клеевой узел для нанесения клея расплава на прямолинейные заготовки.
- - Бачок для клея-расплава с электронным блоком контроля температуры.
- - Два клеенаносящих вала.
- - Резервуар для клея под клеенаносящими валами.
- - Регулировка количества наносимого клея;
- - Магазин подачи рулонного кромочного материала.
- - Гильотина для предварительной резки толстого кромочного материала из ПВХ или АBS, с макс сечением 2x40мм;
- - Приводной ролик с плавным изменением скорости подачи.
- - Двухмоторный торцовочный агрегат.
- - Фрезерный узел для снятия свесов с двумя фрезерными агрегатами
- - Циклевочный агрегат с пневматическим приводом.
- - Узел полировки двухмоторный с фетрами для полировки кромочного материала.
Конструктивные особенности
https://delta-tehno.ru
КОМПАКТНОЕ РАСПОЛОЖЕНИЕ УЗЛОВ И АГРЕГАТОВ СТАНКА
Оптимальное решение с небольшой длиной станка для производств с маленькой площадью.
УДОБНАЯ НАСТРОЙКА ТОЛЩИНЫ ДЕТАЛИ
Осуществляется с помощью привода с цифровым счетчиком.
ВИНТОВАЯ НАСТРОЙКА ПРИЖИМА
ДВА ПРИЖИМНЫХ РОЛИКА
Два обрезиненных прижимных ролика для качественного прижима кромки к детали.
ДАТЧИК ПОЛОЖЕНИЯ ДЕТАЛИ
Контроль положения детали с помощью сигнала, получаемого от входного концевого выключателя.

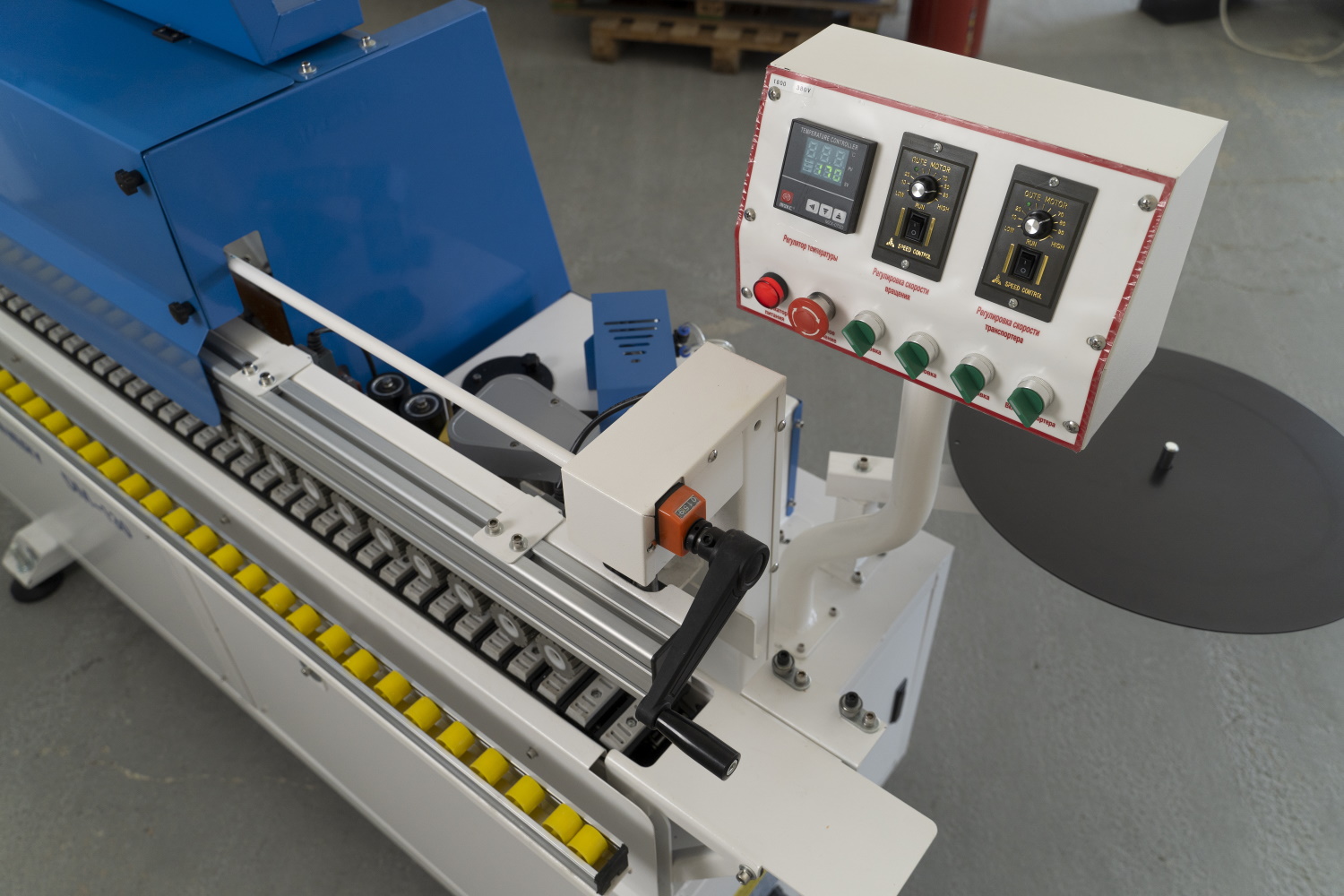

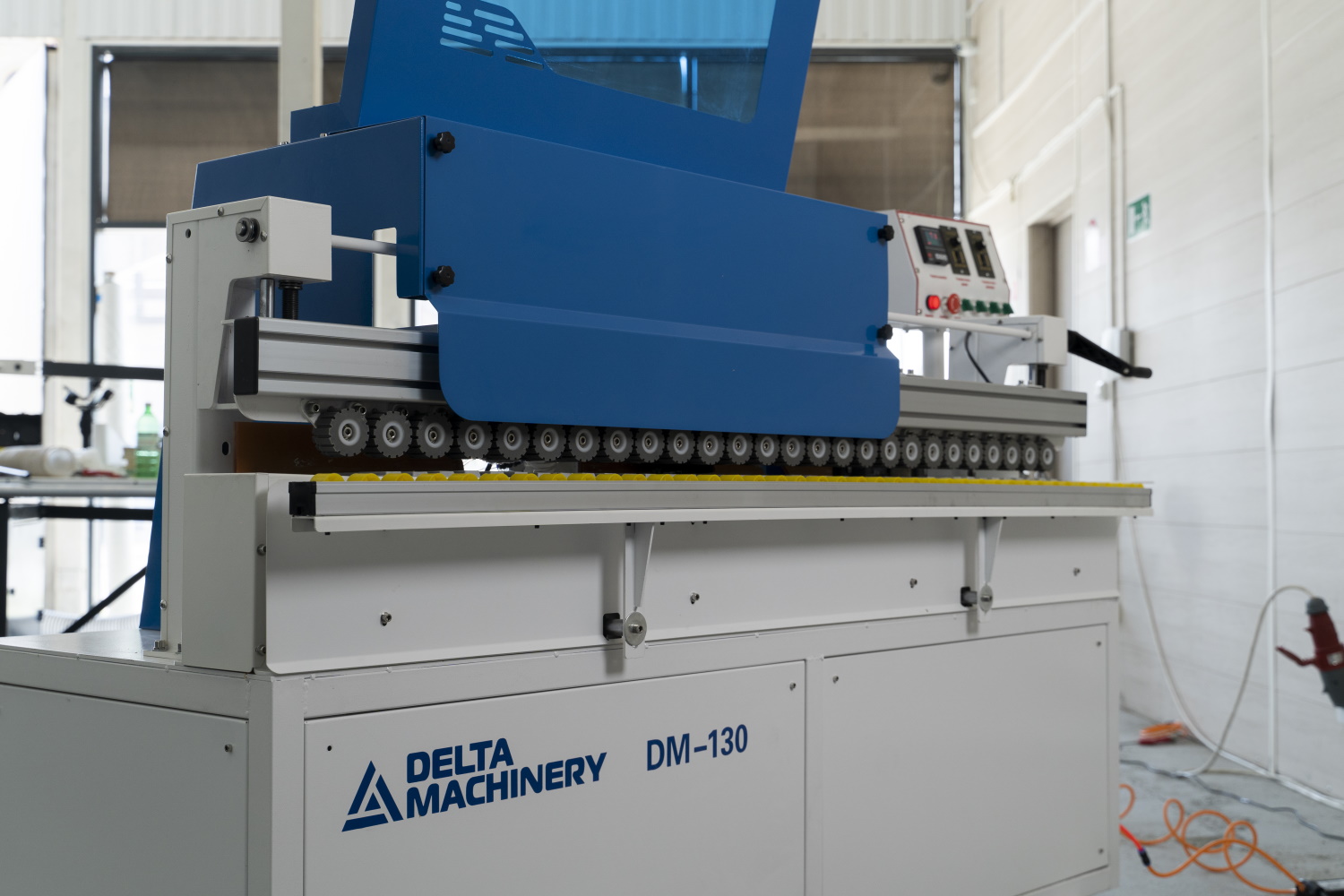

ЦЕПНОЙ ТРАНСПОРТЕР
Цепной транспортер с обрезиненными подушками надежно фиксирует и перемещает деталь на протяжении всего цикла кромления.
ЗАЩИТНЫЙ КОЖУХ
Предотвращает случайный контакт рук оператора с гильотиной.

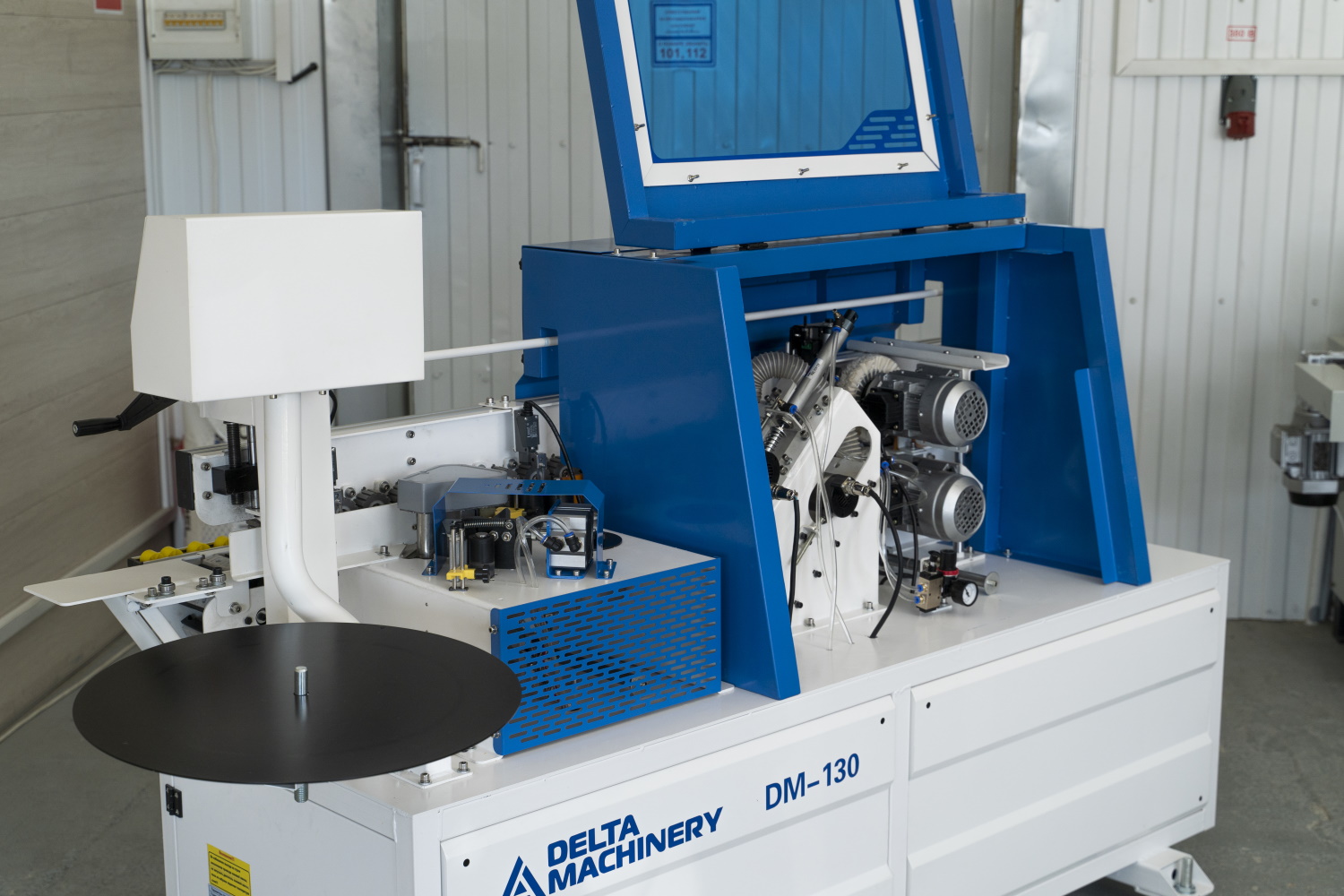

ТАРЕЛКА ДЛЯ РУЛОННОГО КРОМОЧНОГО МАТЕРИАЛА
С возможностью установки рулонов диаметром до 500 мм.
КЛЕЕВОЙ УЗЕЛ
Оснащен двумя валами для возможности одновременного нанесения клея как на деталь, так и на кромочный материал.
Раздельная регулировка клеевого шва на каждом из валов.
ГИЛЬОТИНА
Мощный пневмоцилиндр на узле гильотины, отсекающий кромочный материал от рулона.
КЛЕЕВАЯ ВАННА
Емкостью 4 000 мл для клея расплава ЭВА.
С нагревом до рабочей температуры за 10-15 минут.
ОГРАНИЧИТЕЛЬ
Ограничитель высоты кромочного материала предотвращает увод кромки по высоте относительно обрабатываемой детали
ПНЕВМАТИЧЕСКАЯ РЕГУЛИРОВКА
Пневматическая регулировка усилия перемещения фрезерного агрегата позволяет настроить узел на работу с разными по плотности материалами.

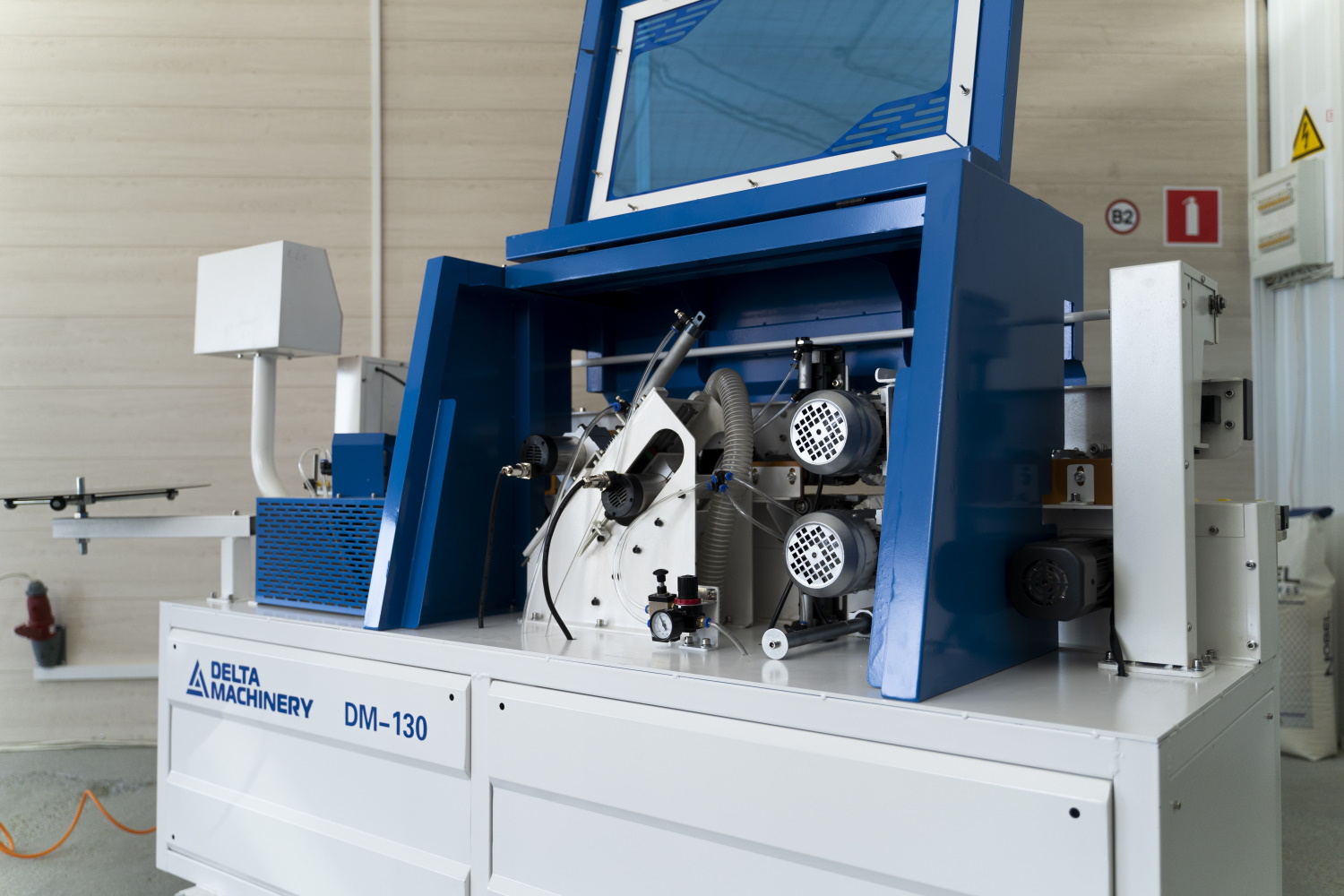

ФРЕЗЕРНЫЙ УЗЕЛ
Два высокооборотистых фрезерных агрегата оснащены концевыми фрезами с прямыми ножами.
Что позволяет добиться качественной обработки свеса на кромках толщиной от 0,4 до 2 мм.
ПНЕВМАТИЧЕСКИЙ ПРИВОД
Циклевочной агрегат с пневматическим приводом.
УЗЕЛ ПЛОСКОЙ ЦИКЛИ
Циклевочный агрегат для качественной финишной обработки деталей.
Оснащен круглыми копирами, отслеживающими неровности на плоскости заготовки.
ПОЛИРОВКА
Полировальный агрегат с возможностью регулировки положения фетр относительно плоскости обрабатываемой детали.

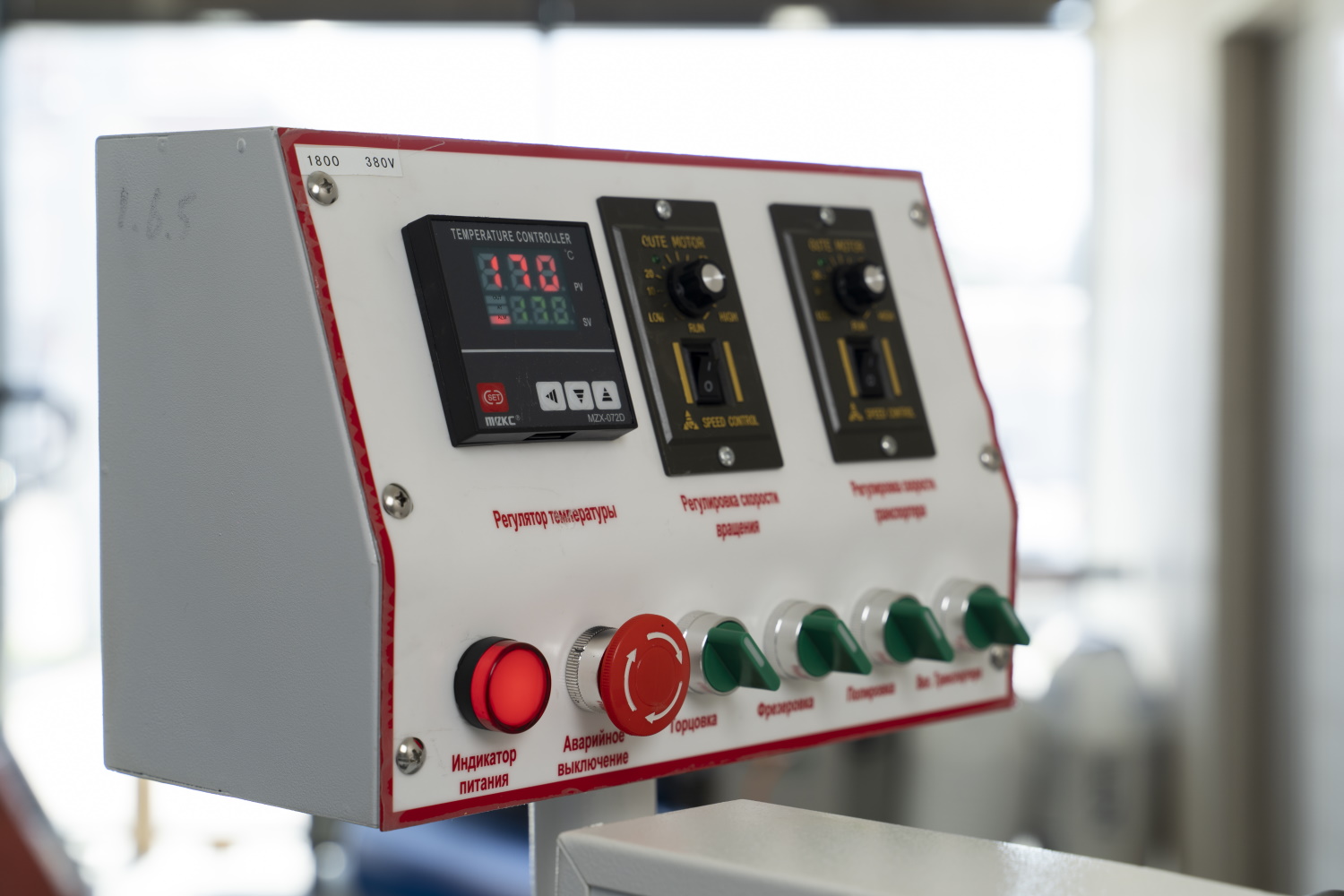

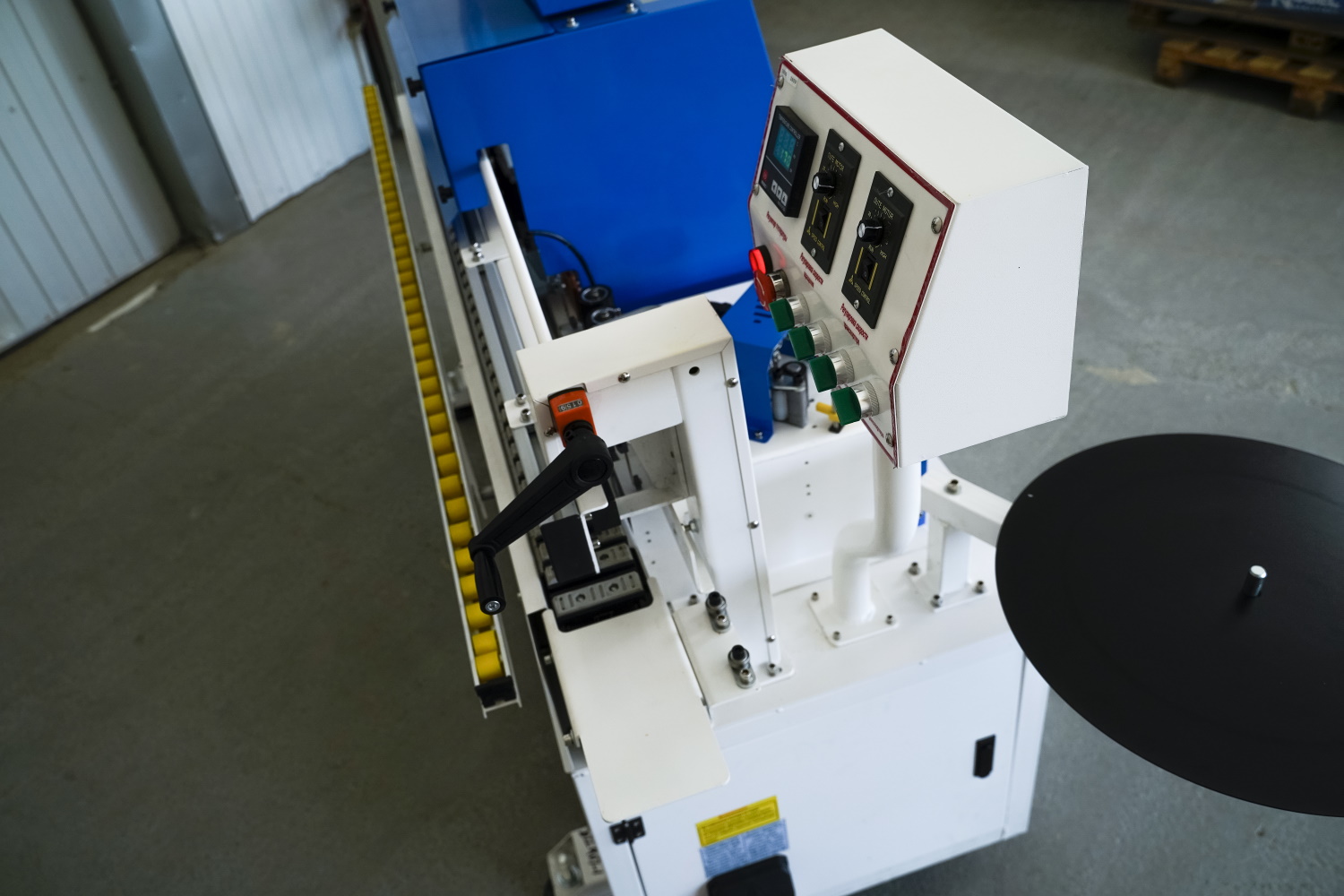

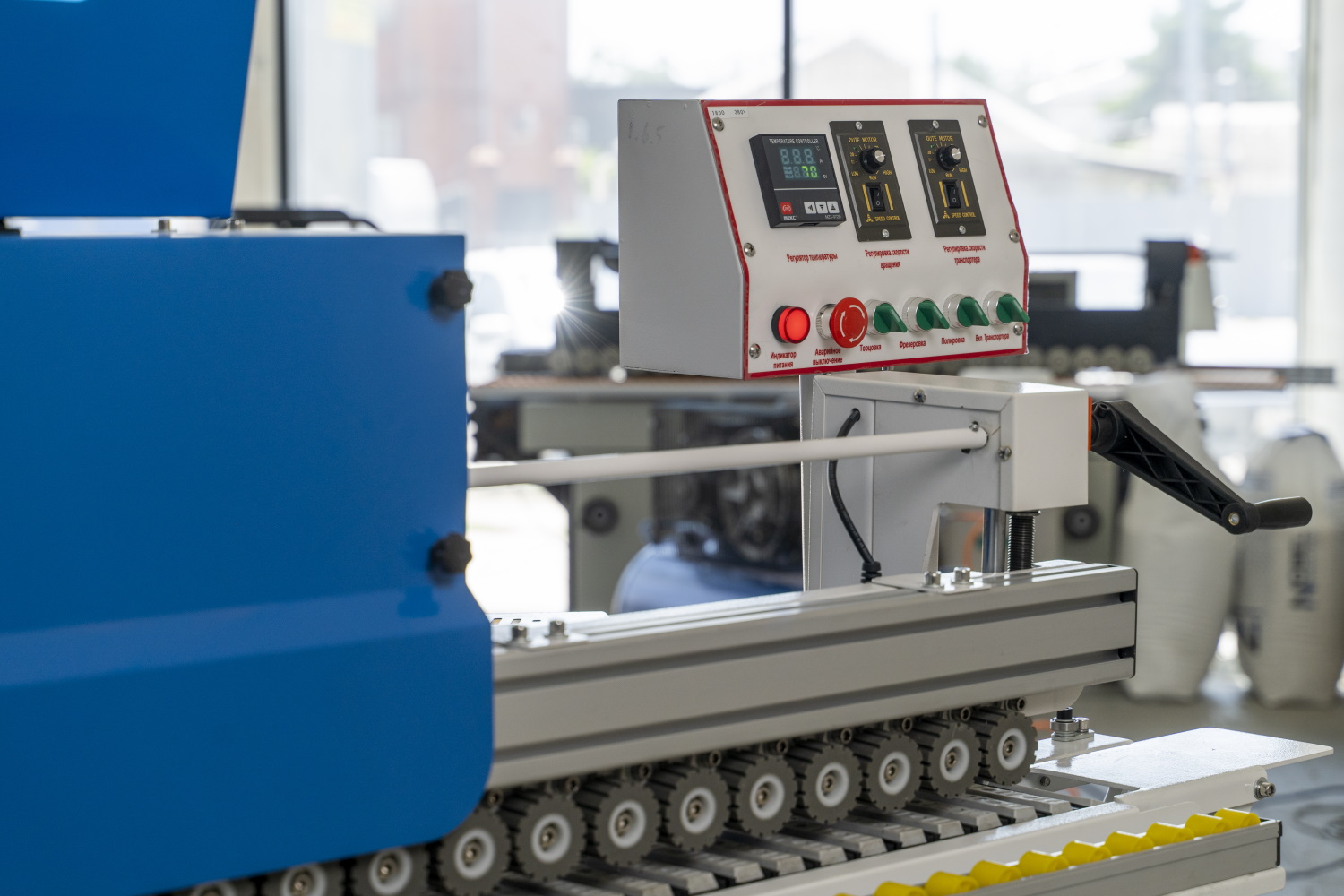

ПАНЕЛЬ УПРАВЛЕНИЯ
Удобное и интуитивно понятное управление станком.
ВСТРОЕННАЯ АСПИРАЦИЯ
Для отвода пыли и стружки из зоны обработки детали.
ВЫХОД АСПИРАЦИИ
МЕШОК ДЛЯ СБОРА ПЫЛИ
ВЫДВИЖНАЯ ОПОРА ДЛЯ ПОДДЕРЖКИ КРУПНОГАБАРИТНЫХ ДЕТАЛЕЙ
Обеспечивает дополнительную поддержку широких заготовок.
УСТАНОВОЧНЫЕ ОПОРЫ
С возможностью регулировки по высоте позволяют позволяют позиционировать станок точно по уровню.
УДОБНЫЙ ДОСТУП К ЭЛЕКТРОНИКЕ
Позволяет с легкостью проводить диагностику и техническое обслуживание станка.
РЕДУКТОР РЕГУЛИРОВКИ ДАВЛЕНИЯ
Активация и деактивация узла плоской цикли.
БЛОК ПОДГОТОВКИ ВОЗДУХА
Оснащен пневматическим редуктором с манометром для подачи нужного давления воздуха в станок.
-
Артикул
01-0008 -
Модель
DM-130 -
Производитель
DELTAMACHINERY -
Страна производства
Китай -
Мощность, Вт
4900 -
Напряжение, В
380 -
Частота тока, Гц
50 -
Ширина кромки (MAX), мм
50 -
Ширина кромки (MIN), мм
10 -
Толщина кромки (MAX), мм
4 -
Толщина кромки (MIN), мм
0,3 -
Скорость подачи кромочного материала (MAX), м/мин
10 -
Скорость подачи кромочного материала (MIN), м/мин
1 -
Объем ёмкости для клея, мл
4000 -
Время предварительного прогревания перед использованием, мин
5 - 10 -
Ко-во вертикальных шпиндилей
7831 -
Вес (брутто), кг
408 -
Код EAN
4687202147687 -
Код ТН ВЭД
8465109000
Транспортные данные
Габаритные размеры, мм: 2200х650х1250
Вес, кг: 342.5
Размеры упаковки: 2080x850x1400
